Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I zariadenie s prepäťovou ochranou 5 kA Piece 1 ks

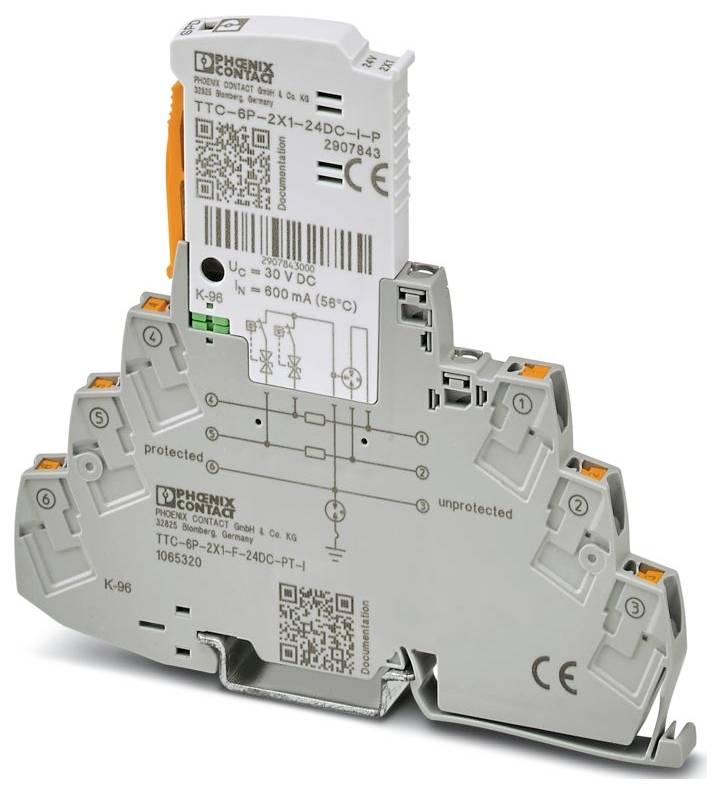

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 7. 10.

89 Ks

Počet

Celkom (85,36 € / kus)

85,36 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: TERMITRAB complete
Skúšobná trieda IEC: C1; C2; C3; D1
Dizajn: Dvojdielny zásuvný modul montážnej lišty
Hlásenie poruchy ochrany pred prepätím: vizuálne
Menovité napätie UN: 24 V DC
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 4 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 6,2 mm + 0,1 mm
výška 105,8 mm
Hĺbka: 100 mm (vrátane 7,5 mm montážnej lišty)
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PBT
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Smer pôsobenia: Fáza-Fáza a Fáza-Signál-Uzemnenie/Tienenie a voliteľné Signál-Uzemnenie/Tienenie-Uzemnenie
Maximálne trvalé napätie UC: 30 V DC; 21 V AC
Menovitý prúd: 600 mA (56 °C)
Prevádzkový prúd IC pri UC: ≤ 5 µA
Prúd ochranného vodiča IPE: ≤ 1 µA
Celkový vybíjací prúd ITTotal (8/20) µs: 10 kA
Úroveň ochrany Up (vodič-zem): ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA); ≤ 1,1 kV (C3 - 25 A); ≤ 1,15 kV (C3 - 100 A)
Odpor na dráhu: 1,65 Ω ±20 %
Maximálna požadovaná hodnota poistky: 630 mA (FF)
Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 85 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 4000 m (n. m.)
Normy/predpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Typ montáže: Montážna lišta: TH 35 - 7,5 mm
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Izolačný materiál: PBT
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-zem): 5 kA
Impulzný výbojový prúd Iimp (10/350) µs (vodič-zem): 0,5 kA
Doba odozvy tA (vodič-zem): ≤ 100 ns
Doplňujúce technické údaje: Doplňujúce technické údaje
Farba (zástrčka): svetlosivá (RAL 7035)
Farba (základný prvok): sivá (RAL 7042)
Úroveň ochrany Up statická (vodič-uzemnenie): ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA)
Vložený útlm aE, asymetrický: typicky 0,3 dB (≤ 270 kHz / 150 Ω)
Čas resetovania impulzu (vodič-zem): ≤ 30 ms
Max. celkový vybíjací prúd I total max (8/20) µs: 20 kA (1x)
EN 61643-21: EN 61643-21

Kategória výrobku: zariadenie s prepäťovou ochranou

Únikový prúd: 5 kA

Prevedenie: Dvojdielny zásuvný modul montážnej lišty

: IP20

Číslo výrobcu: 1065320

Rozmer.: (š x v x h) 6.2 x 105.8 x 100 mm

Šírka: 6.2 mm

V: 105.8 mm

Hĺbka: 100 mm

Obsah: 1 ks

Druh obalu: Piece

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I zariadenie s prepäťovou ochranou 5 kA Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I zariadenie s prepäťovou ochranou 5 kA Piece 1 ks

Popis

Prepäťová ochrana pozostávajúca z ochrannej zástrčky a základného prvku s integrovaným indikátorom stavu pre dva signálne vodiče so spoločným referenčným potenciálom, napr. digitálny IN/OUT. Nepriame uzemnenie pomocou plynových výbojok. Vhodné na použitie v bezpečnostných prostrediach až do úrovne SIL 3.

Tento text bol preložený strojovo.
