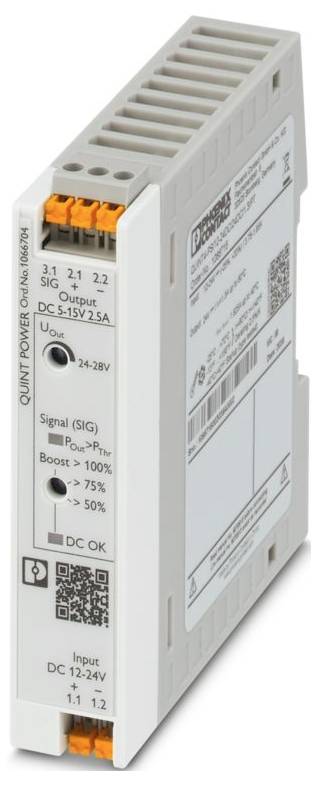

Phoenix Contact 1066704 DC / DC menič napätia 12 V/DC 2.5 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: QUINT POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 22,5 mm
- výška 106 mm
- Hĺbka: 90 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-4-10
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm | 15 Hz... 100 Hz: 2,3 g 90 min. (podľa IEC 60068-2-6)
- Dĺžka odizolovania: 10 mm
- Frekvenčný rozsah: 50 Hz ... 60 Hz
- Označenie: DNV
- Trieda ochrany: II
- Frekvencia: 50 Hz; 100 Hz; 150 Hz; 300 Hz
- Rozsah vstupného napätia: 12 V DC ... 24 V DC
- Rozsah vstupného napätia: 12 V DC ... 24 V jednosmerného prúdu -25 % ... +33 % (SELV)
- Vstup do širokého priestoru: áno
- Maximálne menovité napätie: 35 V DC (60 s)
- Nábehový prúd: typicky 1,5 A
- Integrálny zapínací prúd (I²t): typicky 0,05 A²s
- Obmedzenie zapínacieho prúdu: typicky 1,5 A
- Doba premostenia výpadku napájania: typicky 20 ms (24 V DC)
- Spotreba prúdu: typicky 3,55 A (12 V DC); typicky 1,75 A (24 V jednosmerného prúdu)
- Čas zapnutia:< 1 s
- Vstupná poistka: 15 A (rýchla, vnútorná)
- Výber vhodnej poistky na ochranu vstupu: 10 A ... 16 A (charakteristika B, C, D, K alebo podobná)
- Účinnosť: typicky 92,2 % (12 V DC)
- Počiatočná charakteristika: U/I Advanced
- Menovité výstupné napätie: 12 V DC
- Rozsah nastavenia výstupného napätia (USet): 5 V DC ... 15 V jednosmerného prúdu (> 12 V DC, konštantný výkon)
- Menovitý výstupný prúd (IN): 2,5 A
- Statické zvýšenie (IStat.Boost): 3,125 A (≤ 40 °C)
- Dynamické zvýšenie (IDyn.Boost): 5 A (≤ 60 °C (4,9 s))
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Výstupný výkon (PN): 30 W
- Výstupný výkon (PStat) (Zvýšenie): 37,5 W
- Výstupný výkon (PDyn. Zvýšenie): 60 W
- Schopnosť spätného napájania: ≤ 25 V DC
- Ochrana proti prepätiu na výstupe (OVP): ≤ 18 V DC
- Zvyškové zvlnenie:< 20 mVSS
- Odchýlka statického pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
- Dynamická odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
- Regulačná odchýlka Zmena vstupného napätia:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
- Čas výstupu:< 1 s (UOUT (10 % ... 90 %)
- Možnosť sériového pripojenia: áno
- Maximálna strata výkonu pri voľnobehu:< 0,5 W
- Maximálna strata výkonu pri menovitom zaťažení:< 2,7 W
- Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
- Ochrana sekundárnej strany: elektronická
- Vstup: 1 kV (úroveň náročnosti testu 3 – symetrické); 2 kV (úroveň náročnosti testu 3 – asymetrické)
- Pozícia: 3.x
- Pripojenie vodiča: Pripojenie vodiča
- pevný: 0,2 mm² ... 2,5 mm²
- Flexibilný: 0,2 mm² ... 2,5 mm²
- Flexibilný drôt s dutinkou, bez plastovej objímky: 0,25 mm² ... 2,5 mm²
- Flexibilný s koncovkou vodiča a plastovou objímkou: 0,25 mm² ... 2,5 mm²
- Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- Signál: 1 kV (úroveň náročnosti testu 4 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- LED signalizácia: LED signalizácia
- Prahová hodnota signálu:> PThr (LED svieti žlto, výstupný výkon)> PThr, v závislosti od polohy otočného prepínača);> 0,9 x USet (LED dióda svieti nazeleno);< 0,9 x USet (LED dióda bliká na zeleno)
- Predvolené: 12 V DC; 22 mA; 12 V DC pre UOut> 0,9 x USet
- Digitálne: 0 V DC; 12 V DC; 22 mA
- Počet fáz: 1,00
- Izolačné napätie vstup/výstup: 2,6 kV DC (typová skúška); 1,2 kV DC (jednotková skúška)
- Spínacia frekvencia: 4,00 kHz ... 70,00 kHz (pomocný meničový stupeň); 70,00 kHz ... 150,00 kHz (hlavný menič)
- MTBF (IEC 61709, SN 29500):> 2804000 hodín (25 °C);> 1 590 000 hodín (40 °C);> 687 000 hodín (60 °C)
- Predpokladaná životnosť (elektrolytické kondenzátory): Predpokladaná životnosť (elektrolytické kondenzátory)
- Prúd: 2,5 A
- Teplota: 30 °C
- Čas: 50 ms
- Doplňujúci text: Úroveň závažnosti testu 2
- Rozmery článku: Rozmery článku
- Montážny rozmer: Montážny rozmer
- Montážna vzdialenosť vpravo/vľavo (aktívna): 15 mm / 15 mm (POut ≥50 %)
- Montážna vzdialenosť vpravo/vľavo (pasívne): 5 mm / 5 mm (POut ≥50 %)
- Montážna vzdialenosť hore/dole (aktívna): 30 mm / 30 mm (POut ≥50%)
- Montážna vzdialenosť hore/dole (pasívne): 30 mm / 30 mm (POut ≥50%)
- Montážny návod: stohovateľné: PN ≥50 %, horizontálne 5 mm, vedľa aktívnych komponentov 15 mm, vertikálne 50 mm
- Pripojiteľné: PM< 50 %, horizontálne 0 mm, vertikálne hore 40 mm, vertikálne dole 20 mm
- Ochranný náter: nie
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Plast
- Prevádzková nadmorská výška: ≤ 5000 m (> 2000 m, dbajte na zníženie výkonu)
- Klimatická trieda: 3K22 (podľa EN 60721-3-3)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Náraz: 18 ms, 30 g, na priestorový smer (podľa IEC 60068-2-27)
- Dočasný kód: T4 (-25 ... +70 °C |> 60 °C, Zníženie výkonu: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- Štandardné označenie: Zmena napätia v sieti/podpätie
- Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia
- Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
- Poklesy napätia v sieti: Poklesy napätia v sieti
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Stavba lodí: Stavba lodí
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Požiadavky EMC pre elektromagnetické rušenie: EN 61000-6-3; EN 61000-6-4
- Požiadavky EMC Odolnosť: EN 61000-6-1; EN 61000-6-2
- Požiadavky EMC pre elektrárne: EN 61850-3; EN 61000-6-5
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Emisie riadené DNV GL: Emisie riadené DNV GL
- DNV: Trieda B
- Rušivé vyžarovanie DNV GL: Rušivé vyžarovanie DNV GL
- Statický výboj: Statický výboj
- Kontaktný výboj: 8 kV (úroveň náročnosti testu 4)
- Výboj vo vzduchu: 15 kV (úroveň náročnosti testu 4)
- Poznámka: Kritérium B
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 1000 A/m
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Vstup/Výstup/Signál: nevyvážený
- Napätie: 1 kV
- Magnetické pole s energeticky závislou frekvenciou: Magnetické pole s energeticky závislou frekvenciou
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Pulzné magnetické pole: Pulzné magnetické pole
- Asymetrické vedené rušenia: Asymetrické vedené rušenia
- Testovacia úroveň 1: 100 kHz
- Testovacia úroveň 2: 1 MHz
- Testovacia úroveň 3: 1,5 kHz 15 kHz (testovacia úroveň 3)
- Testovacia úroveň 4: 15 kHz 150 kHz (testovacia úroveň 3)
- Testovacia úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testovacia úroveň 3)
- Testovacia úroveň 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testovacia úroveň 3)
- Striedavá zložka jednosmerného napätia: striedavá zložka jednosmerného napätia
- Výmenný kurz: 10 % (UN)
- Tlmená oscilačná vlna: Tlmená oscilačná vlna
- Vstup, výstup (úroveň testu 1): 1 MHz (úroveň náročnosti testu 2 - symetrické)
- Vstup, výstup (úroveň testu 2): 1 MHz (úroveň náročnosti testu 2 - nevyvážený)
- Signály (úroveň testu 1): 1 MHz (úroveň závažnosti testu 2 - symetrické)
- Signály (úroveň testu 2): 1 MHz (úroveň závažnosti testu 2 - nevyvážené)
- Tlmené oscilujúce magnetické pole: Tlmené oscilujúce magnetické pole
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
- Teplota okolia (testovaná pri spustení): -40 °C
- AWG: 24 ... 14
- Zníženie výkonu:> 60 °C (2,5 %/K z POut nom.)
- Počet období: 0,5 / 1 / 5 / 50 období
- Montážna vzdialenosť vpravo/vľavo (aktívny, pasívny): 0 mm / 0 mm (POut ≤50%)
- Montážna vzdialenosť hore/dole (aktívny, pasívny): 30 mm / 30 mm (POut ≤50%)
- Materiál puzdra: Polykarbonát (PC), UL 94 V0
- Konfigurovateľný výstup signálu: Konfigurovateľný výstup signálu
- Kategória výrobku
DC / DC menič napätia
- Typ
QUINT4-PS/12-24DC/5-15DC/2.5/PT
- Vstupné napätie (min.)
12 V/DC
- Vstupné napätie (max.)
24 V/DC
- Výstupné napätie
12 V/DC
- Výstupný prúd (max.)
2.5 A
- Výstupný prúd (max.) - zaokrúhlený
2.5 A
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Prevádzková teplota (min.)
-25 °C
- Prevádzková teplota (max.)
70 °C
- Rozmer.
(d x š x v) 90 x 22.5 x 106 mm
- V
106 mm
- Dĺžka
90 mm
- Šírka
22.5 mm
- Obsah
1 ks
- Hĺbka
90 mm
IP20
- Materiál
UL94-VO
- Montážna výška
106 mm
1 W
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562726 Phoenix Contact 1066704 DC / DC menič napätia 12 V/DC 2.5 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562726 Phoenix Contact 1066704 DC / DC menič napätia 12 V/DC 2.5 A
Popis
zapuzdrený
