Phoenix Contact 1066714 DC / DC menič napätia 24 V/DC 2.5 A

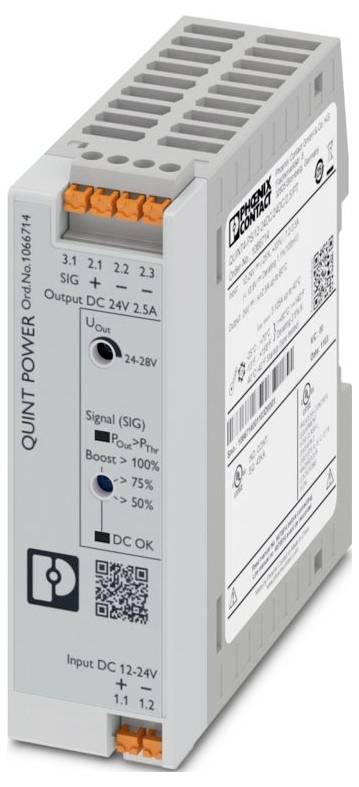

Kompaktný, sivý modul zdroja napätia QUINT POWER s oranžovými akcentami, ktorý má rôzne špecifikácie vstupov/výstupov a indikátory signálov na svojom štítku.

Ilustračný obrázok

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Po 12. 10.

Počet

Celkom (126,01 € / kus)

126,01 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: QUINT POWER
Typ pripojenia: Zásuvné pripojenie
Šírka: 90 mm
výška 106 mm
Hĺbka: 32 mm
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-4-10
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: Kategória prepätia
Stupeň znečistenia: 2
Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm | 15 Hz... 100 Hz: 2,3 g 90 min. (podľa IEC 60068-2-6)
Dĺžka odizolovania: 10 mm
Frekvenčný rozsah: 50 Hz ... 60 Hz
Označenie: DNV GL
Trieda ochrany: II
Frekvencia: 50 Hz; 100 Hz; 150 Hz; 300 Hz
Rozsah vstupného napätia: 12 V DC ... 24 V DC
Rozsah vstupného napätia: 12 V DC ... 24 V jednosmerného prúdu -25 % ... +33 % (SELV)
Vstup do širokého priestoru: áno
Maximálne menovité napätie: 35 V DC (60 s)
Nábehový prúd: typicky 8,6 A
Integrálny zapínací prúd (I²t): typicky 0,1 A²s
Limit zapínacieho prúdu: 8,6 A
Doba premostenia výpadku napájania: typicky 16 ms (24 V DC)
Spotreba prúdu: typicky 7,2 A (12 V DC); typicky 3,5 A (24 V jednosmerného prúdu)
Čas zapnutia:< 1 s
Vstupná poistka: 15 A (rýchla, vnútorná)
Výber vhodnej poistky na ochranu vstupu: 10 A ... 16 A (charakteristika B, C, D, K alebo podobná)
Účinnosť: typicky 92,1 % (24 V DC)
Počiatočná charakteristika: U/I Advanced
Menovité výstupné napätie: 24 V DC
Rozsah nastavenia výstupného napätia (USet): 24 V DC ... 28 V jednosmerného prúdu (> 24 V DC, konštantný výkon)
Menovitý výstupný prúd (IN): 2,5 A
Statické zvýšenie (IStat.Boost): 3,125 A (≤ 40 °C)
Dynamické zvýšenie (IDyn.Boost): 5 A (≤ 60 °C (4,9 s))
Odolnosť proti skratu: áno
Bezpečné pri nečinnosti: áno
Výstupný výkon (PN): 60 W
Výstupný výkon (PStat) Zvýšenie): 75 W
Výstupný výkon (PDyn. Zvýšenie): 120 W
Schopnosť spätného napájania: ≤ 35 V DC
Ochrana proti prepätiu na výstupe (OVP): ≤ 32 V DC
Zvyškové zvlnenie:< 20 mVSS
Odchýlka statického pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
Dynamická odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
Regulačná odchýlka Zmena vstupného napätia:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
Čas výstupu:< 1 s (UOUT (10 % ... 90 %)
Možnosť sériového pripojenia: áno
Maximálna strata výkonu pri voľnobehu:< 1,3 W
Maximálna strata výkonu pri menovitom zaťažení:< 8 W
Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
Ochrana sekundárnej strany: elektronická
Vstup: 1 kV (úroveň náročnosti testu 4 – symetrické); 2 kV (úroveň náročnosti testu 4 – asymetrické)
Pozícia: 3.x
Pripojenie vodiča: Pripojenie vodiča
pevný: 0,2 mm² ... 2,5 mm²
Flexibilný: 0,2 mm² ... 2,5 mm²
Flexibilný drôt s dutinkou, bez plastovej objímky: 0,25 mm² ... 2,5 mm²
Flexibilný s koncovkou vodiča a plastovou objímkou: 0,25 mm² ... 2,5 mm²
pevný (AWG): 24 ... 14
Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
Signál: 1 kV (úroveň náročnosti testu 4 – symetrický); 2 kV (úroveň náročnosti testu 4 – asymetrický)
LED signalizácia: LED signalizácia
Prahová hodnota signálu:> PThr (LED svieti žlto, výstupný výkon)> PThr, v závislosti od polohy otočného prepínača);> 0,9 x USet (LED dióda svieti nazeleno);< 0,9 x USet (LED dióda bliká na zeleno)
Predvolené: 24 V DC; 22 mA; 24 V DC pre UOut> 0,9 x USet
Digitálne: 0 V DC; 24 V DC; 22 mA
Počet fáz: 1,00
Izolačné napätie vstup/výstup: 2,6 kV DC (typová skúška); 1,2 kV DC (jednotková skúška)
Spínacia frekvencia: 130,00 kHz ... 130,00 kHz (pomocný meničový stupeň); 70,00 kHz ... 250,00 kHz (hlavný menič)
MTBF (IEC 61709, SN 29500):> 1999348 h (25 °C);> 1120490 h (40 °C);> 471066 h (60 °C)
Predpokladaná životnosť (elektrolytické kondenzátory): Predpokladaná životnosť (elektrolytické kondenzátory)
Prúd: 2,5 A
Teplota: 30 °C
Čas: 50 ms
Doplňujúci text: Úroveň závažnosti testu 2
Rozmery článku: Rozmery článku
Rozmery výrobku pre alternatívnu montáž: Rozmery výrobku pre alternatívnu montáž
Montážny rozmer: Montážny rozmer
Montážna vzdialenosť vpravo/vľavo (aktívna): 15 mm / 15 mm (POut ≥50 %)
Montážna vzdialenosť vpravo/vľavo (pasívne): 5 mm / 5 mm (POut ≥50%)
Montážna vzdialenosť hore/dole (aktívna): 30 mm / 30 mm (POut ≥50%)
Montážna vzdialenosť hore/dole (pasívne): 30 mm / 30 mm (POut ≥50%)
Montážne pokyny: stohovateľné: PN ≥50 %, horizontálne 5 mm, vedľa aktívnych komponentov 15 mm, vertikálne 50 mm
môžu byť prepojené: PN< 50 %, horizontálne 0 mm, vertikálne hore 40 mm, vertikálne dole 20 mm
Ochranný náter: nie
Trieda horľavosti podľa UL 94 (kryt / svorky): V0
Materiál puzdra: Plast
Prevádzková nadmorská výška: ≤ 5000 m (> 2000 m, dbajte na zníženie výkonu)
Klimatická trieda: 3K3 (podľa EN 60721)
Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
Náraz: 18 ms, 30 g, na priestorový smer (podľa IEC 60068-2-27)
Dočasný kód: T4 (-25 ... +70 °C |> 60 °C, Zníženie výkonu: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
Štandardné označenie: Zmena napätia v sieti/podpätie
Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia
Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
Poklesy napätia v sieti: Poklesy napätia v sieti
UL: UL
CSA: CSA
SIQ: SIQ
Stavba lodí: Stavba lodí
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Požiadavky EMC pre elektromagnetické rušenie: EN 61000-6-3; EN 61000-6-4
Požiadavky EMC Odolnosť: EN 61000-6-1; EN 61000-6-2
Požiadavky EMC pre elektrárne: EN 61850-3; EN 61000-6-5
Vedené emisie: Vedené emisie
Interferenčné žiarenie: Interferenčné žiarenie
Emisie riadené DNV GL: Emisie riadené DNV GL
DNV: Trieda B
Rušivé vyžarovanie DNV GL: Rušivé vyžarovanie DNV GL
Statický výboj: Statický výboj
Kontaktný výboj: 6 kV (úroveň náročnosti testu 4)
Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
Poznámka: Kritérium B
Elektromagnetické RF pole: Elektromagnetické RF pole
Intenzita testovacieho poľa: 1000 A/m
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Prepäťová energia: Prepäťová energia
Vedené rušenie: Vedené rušenie
Vstup/Výstup/Signál: nevyvážený
Napätie: 1 kV
Magnetické pole s energeticky závislou frekvenciou: Magnetické pole s energeticky závislou frekvenciou
Poklesy napätia: Poklesy napätia
Pokles napätia: 0%
Pulzné magnetické pole: Pulzné magnetické pole
Asymetrické vedené rušenia: Asymetrické vedené rušenia
Testovacia úroveň 1: 100 kHz
Testovacia úroveň 2: 1 MHz
Testovacia úroveň 3: 1,5 kHz 15 kHz (testovacia úroveň 3)
Testovacia úroveň 4: 15 kHz 150 kHz (testovacia úroveň 3)
Testovacia úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testovacia úroveň 3)
Testovacia úroveň 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testovacia úroveň 3)
Striedavá zložka jednosmerného napätia: striedavá zložka jednosmerného napätia
Výmenný kurz: 10 % (UN)
Tlmená oscilačná vlna: Tlmená oscilačná vlna
Vstup, výstup (úroveň testu 1): 1 MHz (úroveň náročnosti testu 2 - symetrické)
Vstup, výstup (úroveň testu 2): 1 MHz (úroveň náročnosti testu 2 - nevyvážený)
Signály (úroveň testu 1): 1 MHz (úroveň závažnosti testu 2 - symetrické)
Signály (úroveň testu 2): 1 MHz (úroveň závažnosti testu 2 - nevyvážené)
Tlmené oscilujúce magnetické pole: Tlmené oscilujúce magnetické pole
Kritériá: Kritériá
Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
Teplota okolia (testovaná pri spustení): -40 °C
Zníženie výkonu:> 60 °C (2,5 %/K z POut nom.)
Počet období: 0,5 / 1 / 5 / 50 období
Montážna vzdialenosť vpravo/vľavo (aktívny, pasívny): 0 mm / 0 mm (POut ≤50%)
Montážna vzdialenosť hore/dole (aktívny, pasívny): 30 mm / 30 mm (POut ≤50%)
Materiál puzdra: Polykarbonát (PC), UL 94 V0
Konfigurovateľný výstup signálu: Konfigurovateľný výstup signálu
