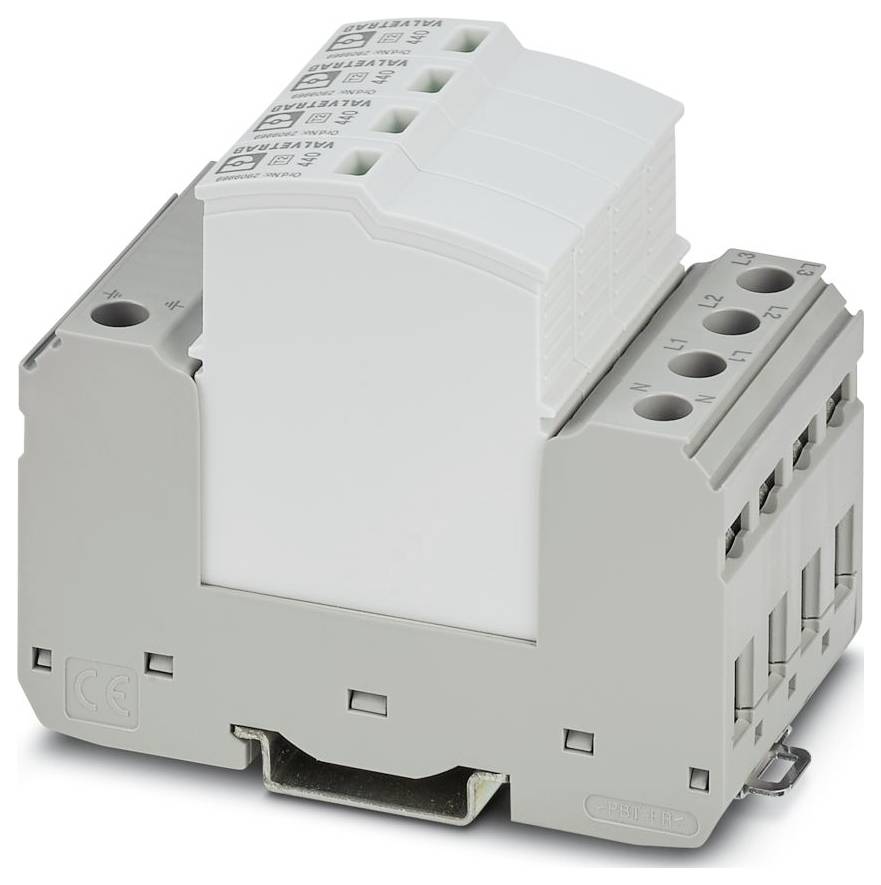

Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM zvodič prepätia 40 kA 1 ks

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 12. 10.

Počet

Celkom (199,18 € / kus)

199,18 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: Rodina SEC
Skúšobná trieda IEC: II; T2
Dizajn: Dvojdielny zásuvný modul montážnej lišty
Počet pólov: 3
Hlásenie poruchy prepäťovej ochrany: vizuálne, kontakt diaľkovej signalizácie
Menovité napätie UN: 400/690 V AC (TN-S); 400 V AC (IT)
Displej / Vzdialené upozornenie: Displej / Vzdialené upozornenie
Funkcia prepínania: Menič
Typ pripojenia: Zásuvné/skrutkové pripojenie cez COMBICON
Závit skrutky: M2
Uťahovací moment: 0,25 Nm
Prierez flexibilného vodiča: 0,14 mm² ... 1,5 mm²
Prierez pevného vodiča: 0,14 mm² ... 1,5 mm²
Prierez vodiča AWG: 28 ... 16
Šírka: 49,2 mm
výška 97,9 mm
Hĺbka: 74,5 mm (vrátane 7,5 mm montážnej lišty)
Divízna jednotka: 2,7 TE
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PA 6.6-FR 20% GF; PBT-FR
Smer pôsobenia: 3L-N/PE
Maximálne trvalé napätie UC: 440 V AC
Menovitý impulzný výbojový prúd In (8/20) µs: 20 kA
Doba odozvy tA: ≤ 25 ns
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 80 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
Nadmorská výška: ≤ 2000 m (n. m.)
Normy/predpisy: EN 61643-11
Poznámka: 2012
Typ montáže: Montážna lišta: 35 mm
Typ EN: T2
Systém napájania IEC: TN-S;IT
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Menovitá frekvencia fN: 50 Hz (60 Hz)
Hodnota CTI materiálu: 600
Izolačný materiál: PA6.6-FR 20% GF; PBT-FR
Materiálová skupina: I
Ochranné cesty: LN;L-PE;N-PE
Spotreba energie počítača v pohotovostnom režime: ≤ 720 mVA
Maximálny vybíjací prúd Imax (8/20) µs: 40 kA
Správanie TOV pri UT: 581 V AC (5 s / výdržný režim); 762 V AC (120 min / bezpečný poruchový režim)
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Ráz (prevádzkový): 30 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z)
Vibrácie (prevádzka): 5g (10 ... 500 Hz / 2,5 hod. / X, Y, Z)
Označenie pripojenia: Kontakt diaľkovej signalizácie poruchy
Prevádzkové napätie: 5 V AC ... 250 V striedavého prúdu; 125 V jednosmerného prúdu (200 mA jednosmerného prúdu)
Prevádzkový prúd: 5 mA AC ... 1 A striedavý prúd; 1 A jednosmerný prúd (30 V jednosmerný prúd)
Dĺžka odizolovania: 7 mm
Chybný kontakt diaľkovej signalizácie: Chybný kontakt diaľkovej signalizácie
Menovitý zaťažovací prúd IL: 40 A (vidlicová káblová koncovka Biconnect M4 6 mm²); 63 A (dvojitá koncovka 2x 10 mm²)
Odolnosť proti skratu ISCCR: 25 kA (s poistkou gG do 315 A); 50 kA (s poistkou gG do 200 A)
Úroveň ochrany Up (LN): ≤ 4 kV
Úroveň ochrany Up (L-PE): ≤ 1,9 kV
Úroveň ochrany Up (N-PE): ≤ 1,9 kV
Zvyškové napätie Ures (LN): ≤ 4 kV (pri In); ≤ 3,5 kV (pri 10 kA); ≤ 3,2 kV (pri 5 kA); ≤ 3,1 kV (pri 4 kA); ≤ 2,85 kV (pri 2 kA)
Zvyškové napätie Ures (L-PE): ≤ 1,9 kV (pri In); ≤ 1,65 kV (pri 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,45 kV (pri 4 kA); ≤ 1,35 kV (pri 2 kA)
Zvyškové napätie Ures (N-PE): ≤ 1,9 kV (pri In); ≤ 1,65 kV (pri 10 kA); ≤ 1,5 kV (pri 5 kA); ≤ 1,45 kV (pri 4 kA); ≤ 1,35 kV (pri 2 kA)
Maximálna poistka pre priechodnú kabeláž V: 40 A (vidlicová káblová koncovka gG / Biconnect M4 6 mm²); 63 A (koncovka vodiča gG / TWIN 2x 10 mm²)
Maximálna menovitá hodnota poistky pre odbočné vedenie: 315 A (gG)
Všeobecné: Všeobecné
EN 61643-11: EN 61643-11
Farba (zástrčka): svetlosivá (RAL 7035)
Farba (základný prvok): sivá (RAL 7042)

Kategória výrobku: zvodič prepätia

Únikový prúd: 40 kA

Prevedenie: Dvojdielny zásuvný modul montážnej lišty

: IP20

Číslo výrobcu: 1076468

Typ: 2

Rozmer.: (š x v x h) 49.2 x 97.9 x 74.5 mm

Šírka: 49.2 mm

V: 97.9 mm

Hĺbka: 74.5 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM zvodič prepätia 40 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3562952 Phoenix Contact 1076468 VAL-SEC-T2-4+0-440-FM zvodič prepätia 40 kA 1 ks

Popis

Zásuvný zvodič prepätia typu 2 / triedy II pre trojfázové napájacie siete so samostatným N a PE (5-vodičový systém: L1, L2, L3, N, PE), s kontaktom diaľkovej signalizácie.
