Phoenix Contact 1077106 TTC-6-1X2-TELE-PT zariadenie s prepäťovou ochranou 10 kA 1 ks

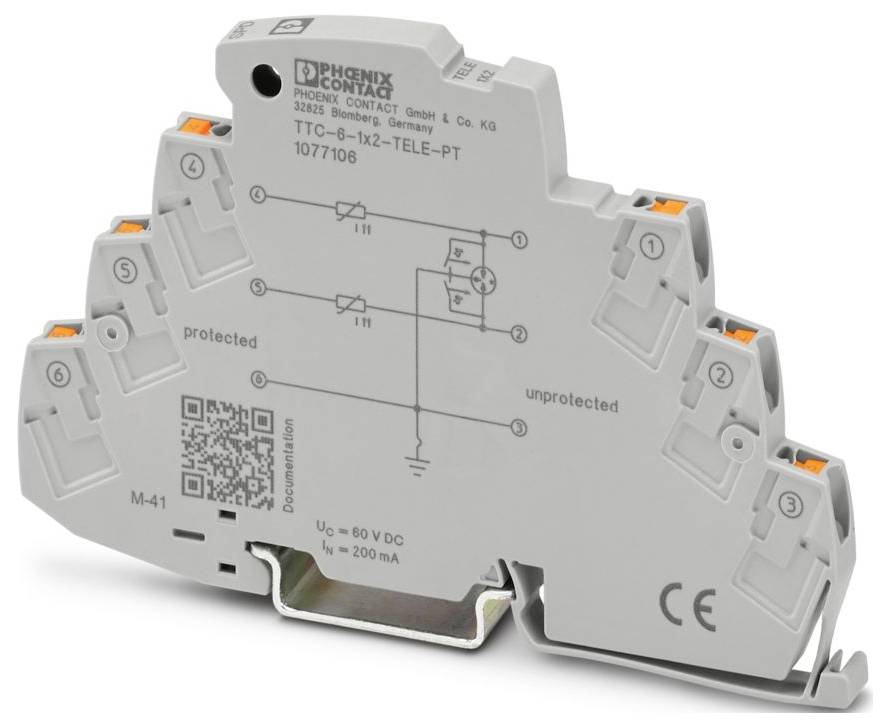

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 16. 10.

11 Ks

Počet

Celkom (65,03 € / kus)

65,03 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: TERMITRAB complete
Skúšobná trieda IEC: B2; C1; C2; C3; D1
Dizajn: Jednodielny modul montážnej lišty
Hlásenie poruchy ochrany pred prepätím: žiadne
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 4 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 6,2 mm + 0,1 mm
výška 105,8 mm
Hĺbka: 69,5 mm (vrátane 7,5 mm montážnej lišty)
Farba: sivá (RAL 7042)
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PBT
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Maximálne trvalé napätie UC: 60 V DC
menovitý prúd:200 mA
Prevádzkový prúd IC pri UC: ≤ 1 µA
Prúd ochranného vodiča IPE: ≤ 1 µA
Celkový vybíjací prúd ITTotal (8/20) µs: 10 kA
Úroveň ochrany Up (vodič-vodič): ≤ 650 V (B2 - 1 kV); ≤ 800 V (B2 - 4 kV); ≤ 1 kV (C1 - 1 kV / 500 A); ≤ 1,4 kV (C2 - 10 kV / 5 kA); ≤ 850 V (C3 - 15 A); ≤ 1,1 kV (C3 - 25 A); ≤ 1,4 kV (C3 - 100 A)
Úroveň ochrany Up (vodič-zem): ≤ 600 V (B2 - 1 kV); ≤ 750 V (B2 - 4 kV); ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA); ≤ 650 V (C3 - 15 A); ≤ 750 V (C3 - 25 A); ≤ 1,2 kV (C3 - 100 A)
Kapacita (vodič-vodič): typicky 10 pF
Odpor na dráhu: 6 Ω
Odolnosť voči prepäťovému prúdu (vodič-zem): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 70 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 4000 m (n. m.)
Normy/predpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Typ montáže: Montážna lišta: TH 35 - 7,5 mm
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 2
Izolačný materiál: PBT
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Páry vodičov na modul: 1
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-zem): 5 kA
Impulzný výbojový prúd Iimp (10/350) µs (vodič-zem): 0,5 kA
Doba odozvy tA (vodič-zem): ≤ 100 ns
Čas resetovania impulzu (vodič-zem): ≤ 200 ms
EN 61643-21: EN 61643-21
Menovitý impulzný výbojový prúd In (8/20) µs (vodič-vodič): 5 kA
Pulzný výbojový prúd Iimp (10/350) µs (drôt-jadro): 0,5 kA
Doba odozvy tA (vodič-vodič): ≤ 100 ns
Vložený útlm aE, sym.: typ. 1 dB (≤ 40 MHz/150 Ω)
Medzná frekvencia fg (3 dB), symetrická v systéme 150 Ω: typicky 100 MHz
Prepäťová odolnosť (vodič-vodič): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Čas resetu impulzu (vodič-vodič): ≤ 30 ms
