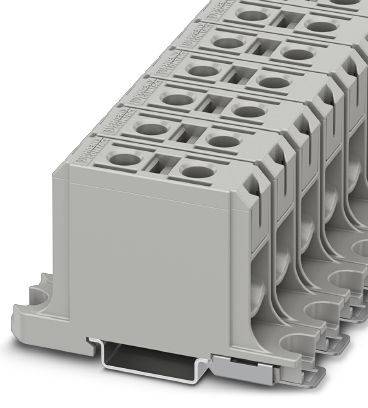

Ilustračný obrázok

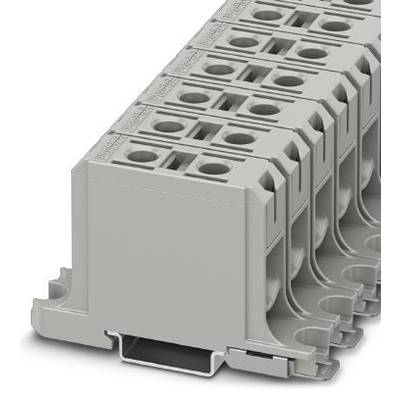

Ilustračný obrázok
Phoenix Contact 1086465 priechodná svorka skrutková svorka sivá 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
priechodná svorka
Pripojenie
skrutková svorka
Flexibilné priemer (max.)
50 mm²
Pevný prierez (max.)
50 mm²
Menovitý prúd - filter
145 A
Datasheety: (PDF)
16 Set(y)
Počet
Celkom (11,75 € / kus)
255,00 €
-8 %
234,99 €
s DPH
Doprava zadarmo
Hlavné benefity
Svorkovnica vysokého prúdu Phoenix - UBAL 50 - 1086465
Dodatočné informácie:
Technické parametre
- Prevedenie: Svorkovnica pre hliníkové a medené vodiče (AL-CU)
- Počet pripojení: 2
- Potenciál: 1
- Menovitý prierez: 50 mm²
- Menovité impulzné napätie: 8 kV
- Kategória prepätia: III
- Skupina izolačných materiálov: II
- Teplota okolia (prevádzka): -60 ° C ... 85 °C
- Teplota okolia (skladovanie / preprava): -25 ° C ... 55 °C
- Teplota okolia (zostava): -5 ° C ... 70 °C
- Teplota okolia (aktivácia): -5 ° C ... 70 °C
- Maximálny zaťažovací prúd: 145 A (s prierezom vodiča 50 mm²-testovací prúd podľa IEC 61238-1)
- Otvorená bočná stena: Nie.
- Výška NS 35 / 7,5: 51 mm
- Výška NS 35/15: 58,5 mm
- Závit skrutky: M10
- Prierez vodiča, flexibilný, s koncovým puzdrom bez plastového puzdra, min: 2,5 mm²
- Prierez vodiča, flexibilný, s koncovým puzdrom bez plastového puzdra, max: 35 mm²
- Prierez vodiča, flexibilný, s drôtenou koncovkou a plastovou objímkou, min. 2,5 mm²
- 2 vodiče s rovnakým prierezom, flexibilné, min. 1,5 mm²
- 2 vodiče s rovnakým prierezom, flexibilné, max: 16 mm²
- Kategória výrobku
priechodná svorka
- Pripojenie
skrutková svorka
- Prierez flexibilné (min.)
6 mm²
- Flexibilné priemer (max.)
50 mm²
- Prierez pevný (min.)
6 mm²
- Pevný prierez (max.)
50 mm²
- Počet riadkov
1
- Pólov
1
- Farba
sivá
- Menovitý prúd
145 A
- Menovitý prúd - filter
145 A
- Menovité napätie
1000 V
- Dĺžka izolácie (max.)
23 mm
- Číslo výrobcu
1086465
- Obsah
1 ks
- Typ
UBAL 50
- Rozmer.
(d x š x v) 82.5 x 19.2 x 51 mm
- Šírka
19.2 mm
- V
51 mm
- Dĺžka
82.5 mm
- Spĺňa RoHS
áno
- Stupeň znečistenia
3
- Trieda horľavosti
UL 94 V0
- Izolačný materiál
PA
- Izolácia
PA
