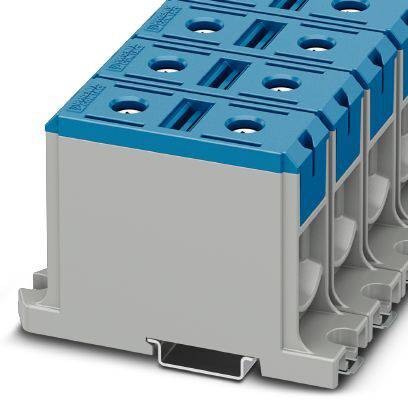

Phoenix Contact 1086499 priechodná svorka skrutková svorka modrá 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
priechodná svorka
Pripojenie
skrutková svorka
Flexibilné priemer (max.)
150 mm²
Pevný prierez (max.)
150 mm²
Menovitý prúd - filter
290 A
Datasheety: (PDF)
8 Set(y)
Počet
Celkom (28,50 € / kus)
309,00 €
-8 %
285,00 €
s DPH
Doprava zadarmo
Už len 8 Set(y) skladom!
Hlavné benefity
Svorkovnica vysokého prúdu Phoenix - UBAL 150 BU - 1086499
Dodatočné informácie:
Technické parametre
- Prevedenie: Svorkovnica pre hliníkové a medené vodiče (AL-CU)
- Počet pripojení: 2
- Potenciál: 1
- Menovitý prierez: 150 mm²
- Menovité impulzné napätie: 8 kV
- Kategória prepätia: III
- Skupina izolačných materiálov: II
- Teplota okolia (prevádzka): -60 ° C ... 85 °C
- Teplota okolia (skladovanie / preprava): -25 ° C ... 55 °C
- Teplota okolia (zostava): -5 ° C ... 70 °C
- Teplota okolia (aktivácia): -5 ° C ... 70 °C
- Maximálny zaťažovací prúd: 290 A (s prierezom vodiča 150 mm²-testovací prúd podľa IEC 61238-1)
- Otvorená bočná stena: Nie.
- Výška NS 35 / 7,5: 67 mm
- Výška NS 35/15: 74,5 mm
- Závit skrutky: M18
- Prierez vodiča, flexibilný, s koncovým puzdrom bez plastového puzdra, min: 35 mm²
- Prierez vodiča, flexibilný, s koncovým puzdrom bez plastového puzdra, max: 120 mm²
- Prierez vodiča, flexibilný, s koncovým puzdrom s plastovým puzdrom, min: 35 mm²
- 2 vodiče s rovnakým prierezom, flexibilné, min.: 35 mm²
- 2 vodiče s rovnakým prierezom, flexibilné max: 50 mm²
- Kategória výrobku
priechodná svorka
- Pripojenie
skrutková svorka
- Prierez flexibilné (min.)
35 mm²
- Flexibilné priemer (max.)
150 mm²
- Prierez pevný (min.)
35 mm²
- Pevný prierez (max.)
150 mm²
- Počet riadkov
1
- Pólov
1
- Farba
modrá
- Menovitý prúd
290 A
- Menovitý prúd - filter
290 A
- Menovité napätie
1000 V
- Dĺžka izolácie (max.)
30 mm
- Číslo výrobcu
1086499
- Obsah
1 ks
- Typ
UBAL 150 BU
- Rozmer.
(d x š x v) 105.5 x 30.5 x 67 mm
- Šírka
30.5 mm
- V
67 mm
- Dĺžka
105.5 mm
- Spĺňa RoHS
áno
- Stupeň znečistenia
3
- Trieda horľavosti
UL 94 V0
- Izolačný materiál
PA
- Izolácia
PA
Na stiahnutie
Datasheet
Datasheet 2251847 Phoenix Contact 1086499 priechodná svorka skrutková svorka modrá 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2251847 Phoenix Contact 1086499 priechodná svorka skrutková svorka modrá 1 ks
