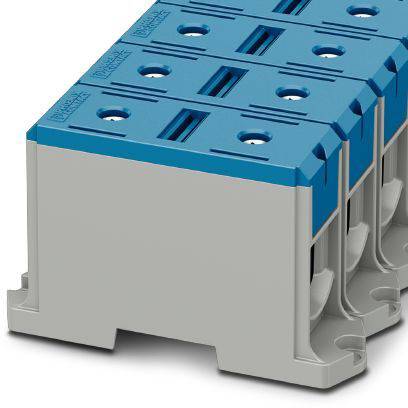

Phoenix Contact 1086506 priechodná svorka skrutková svorka modrá 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
priechodná svorka
Pripojenie
skrutková svorka
Flexibilné priemer (max.)
240 mm²
Pevný prierez (max.)
240 mm²
Menovitý prúd - filter
380 A
Datasheety: (PDF)
16 Set(y)
Počet
Celkom (36,00 € / kus)
194,99 €
-8 %
179,99 €
s DPH
Doprava zadarmo
Hlavné benefity
Svorkovnica vysokého prúdu Phoenix - UBAL 240 BU - 1086506
Dodatočné informácie:
Technické parametre
- Prevedenie: Svorkovnica pre hliníkové a medené vodiče (AL-CU)
- Počet pripojení: 2
- Potenciál: 1
- Menovitý prierez: 240 mm²
- Menovité impulzné napätie: 8 kV
- Kategória prepätia: III
- Skupina izolačných materiálov: II
- Teplota okolia (prevádzka): -60 ° C ... 85 °C
- Teplota okolia (skladovanie / preprava): -25 ° C ... 55 °C
- Teplota okolia (zostava): -5 ° C ... 70 °C
- Teplota okolia (aktivácia): -5 ° C ... 70 °C
- Maximálny zaťažovací prúd: 380 A (s prierezom vodiča 240 mm²-testovací prúd podľa IEC 61238-1)
- Otvorená bočná stena: Nie.
- Závit skrutky: M20
- Prierez vodiča, flexibilný, s koncovým puzdrom bez plastového puzdra, min: 35 mm²
- Prierez vodiča, flexibilný, s koncovým puzdrom bez plastového puzdra, max: 185 mm²
- Prierez vodiča, flexibilný, s koncovým puzdrom s plastovým puzdrom, min: 35 mm²
- 2 vodiče s rovnakým prierezom, flexibilné, min.: 35 mm²
- 2 vodiče s rovnakým prierezom, flexibilné max: 70 mm²
- Kategória výrobku
priechodná svorka
- Pripojenie
skrutková svorka
- Prierez flexibilné (min.)
35 mm²
- Flexibilné priemer (max.)
240 mm²
- Prierez pevný (min.)
35 mm²
- Pevný prierez (max.)
240 mm²
- Počet riadkov
1
- Pólov
1
- Farba
modrá
- Menovitý prúd
380 A
- Menovitý prúd - filter
380 A
- Menovité napätie
1000 V
- Dĺžka izolácie (max.)
43 mm
- Číslo výrobcu
1086506
- Obsah
1 ks
- Typ
UBAL 240 BU
- Rozmer.
(d x š x v) 130 x 37.5 x 70 mm
- Šírka
37.5 mm
- V
70 mm
- Dĺžka
130 mm
- Spĺňa RoHS
áno
- Stupeň znečistenia
3
- Trieda horľavosti
UL 94 V0
- Izolačný materiál
PA
- Izolácia
PA
