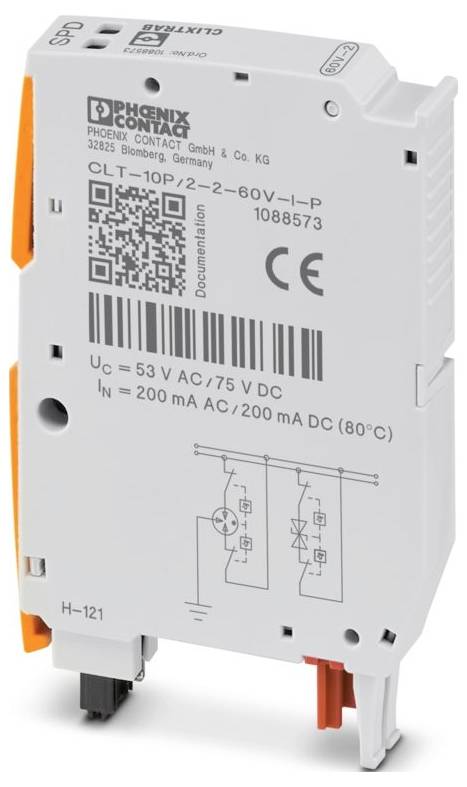

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P zástrčka s prepäťovou ochranou 10 kA 1 ks

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 16. 10.

19 Ks

Počet

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: CLIXTRAB
Skúšobná trieda IEC: C1; C2; C3; D1
Dizajn: Zástrčka
Hlásenie poruchy ochrany pred prepätím: vizuálne
Menovité napätie UN: 60 V DC
Typ pripojenia: zásuvné
Šírka: 10,3 mm
výška 53,25 mm
Hĺbka: 81,9 mm
Farba: svetlosivá (RAL 7035)
Trieda horľavosti podľa UL 94: V-0
Materiál puzdra: PA 6.6+GV 20%
Mechanické údaje: Mechanické údaje
Otvorená bočná stena: Nie
Smer pôsobenia: Fáza-Fáza a Fáza-Uzemnenie
Maximálne trvalé napätie UC: 75 V DC; 53 V AC
Menovitý prúd: 200 mA (80 °C)
Prevádzkový prúd IC pri UC: ≤ 1 µA
Prúd ochranného vodiča IPE: ≤ 1 µA
Celkový vybíjací prúd ITTotal (8/20) µs: 10 kA
Úroveň ochrany Up (vodič-vodič): ≤ 240 V (C3 - 40 A)
Úroveň ochrany Up (vodič-zem): ≤ 1,55 kV (C1 - 2 kV / 1 kA); ≤ 1,2 kV (C2 - 10 kV / 5 kA); ≤ 1,65 kV (C3 - 100 A)
Kapacita (vodič-vodič): typicky 500 pF
Maximálna požadovaná hodnota poistky: 200 mA (T)
Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 2 kV / 1 kA; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1,25 kA
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -40 °C ... 80 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C
Nadmorská výška: ≤ 2000 m (n. m.)
Normy/predpisy: EN 61643-21
Poznámka: 2001 + A1:2009 + A2:2013
Typ montáže: na základný prvok
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: III
Stupeň znečistenia: 3
Izolačný materiál: PA 6.6+GV 20%
Prípustná vlhkosť (prevádzka): 5% ... 95 %
Ráz (prevádzkový): 5 g (polsínus / 11 ms / 3x ±X, ±Y, ±Z); 10 g (polsínus / 8 ms / 3x ±X, ±Y, ±Z); 5 g (polsínus / 30 ms / 3x ±X, ±Y, ±Z)
Vibrácie (prevádzka): 0,58 g (5 ... 150 Hz / 5 h / X, Y, Z); 1 g (5 ... 2000 Hz / 5 h / X, Y, Z)
Doba odozvy tA (vodič-zem): ≤ 100 ns
Vložený útlm aE, asymetrický: typicky 0,3 dB (≤ 60 MHz/150 Ω)
Čas resetovania impulzu (vodič-zem): ≤ 100 ms
Doba odozvy tA (vodič-vodič): ≤ 1 ns
Vložený útlm aE, sym.: typ. 0,3 dB (≤ 1,3 MHz / 150 Ω)
Medzná frekvencia fg (3 dB), symetrická v systéme 150 Ω: typicky 4,5 MHz
Odolnosť voči prepäťovému prúdu (vodič-vodič): C3 - 40 A
Medzná frekvencia fg (3 dB), asymetrická (signálová zem) v systéme 150 Ω: typicky 60 MHz
Kapacita (vodič-signálová zem): typicky 15 pF

Kategória výrobku: zástrčka s prepäťovou ochranou

Únikový prúd: 10 kA

Menovité napätie: 60 V/DC

Prevedenie: zástrčkou

: IP20

Číslo výrobcu: 1088573

Rozmer.: (š x v x h) 10.3 x 53.25 x 81.9 mm

Šírka: 10.3 mm

V: 53.25 mm

Hĺbka: 81.9 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3563584 Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P zástrčka s prepäťovou ochranou 10 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563584 Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P zástrčka s prepäťovou ochranou 10 kA 1 ks

Popis

Prepäťová ochrana pripojiteľná priamo k 2 svorkovniciam s integrovaným indikátorom stavu na module pre 2-vodičový signálny obvod bez uzemnenia. Menovité napätie: 60 V DC
