Phoenix Contact 1091671 zelená, žltá 8 ks

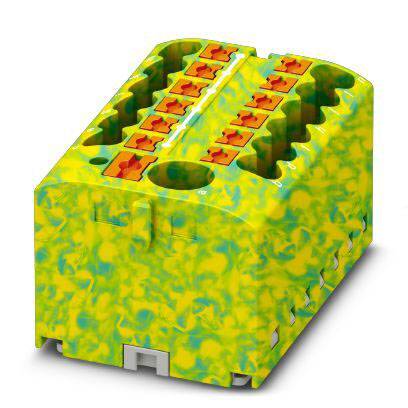

Elektrický pripojovací modul s krytom, ktorý má farebnú, štruktúrovanú povrchovou úpravu prevažne v odtieňoch žltej a zelenej.

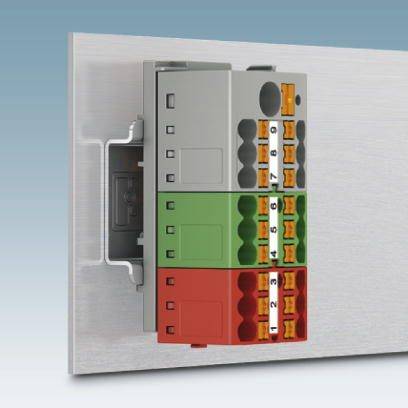

Sieťová zásuvka so farebnými pripájacími svorkami: sivá, zelená a červená. Každá sekcia má očíslované káblové prípojky.

Elektronické zariadenie s káblami zapojenými do rôznofarebných portov; pravdepodobne nejaký typ napájacieho zariadenia.

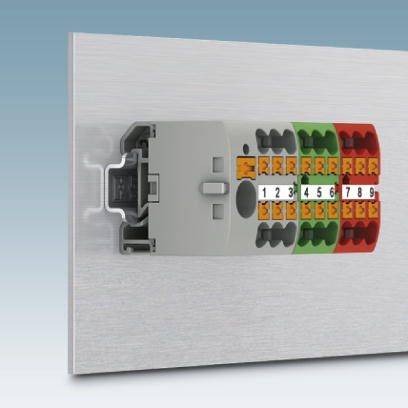

Pripojovacie svorky na sivej doske, očíslované od 1 do 9 v troch farbách: biela, oranžová a červená.

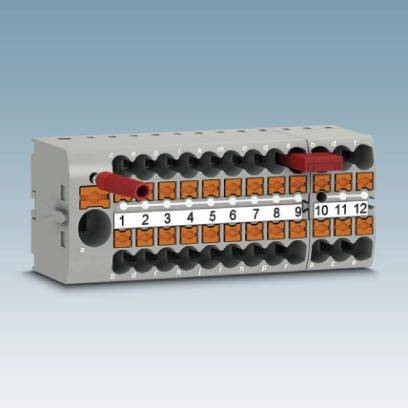

Sivo-oranžový radový svorkovnicový blok s očíslovanými svorkami od 1 do 12. Dva červené káble sú upevnené na svorkách 9 a 10.

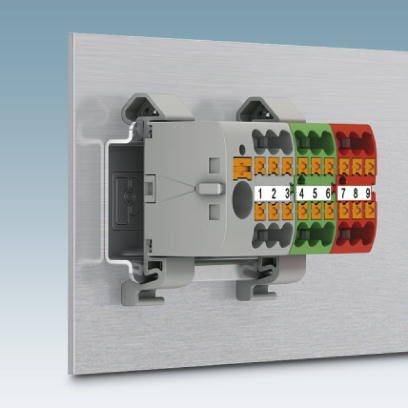

Svorkovnica s očíslovanými svorkami v červenej, zelenej a oranžovej farbe namontovaná na kovovej doske na prepájanie elektrických káblov.

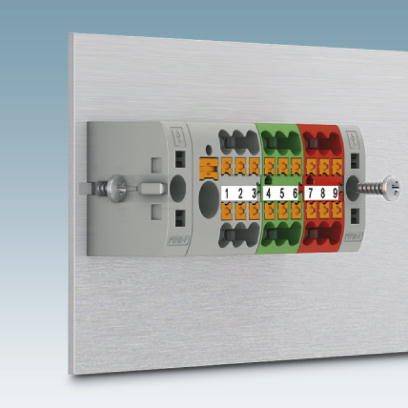

Konektor s farebnými, očíslovanými prípojkami na kovovej doske. Prípojka slúži na bezpečné zapojenie vodičov.

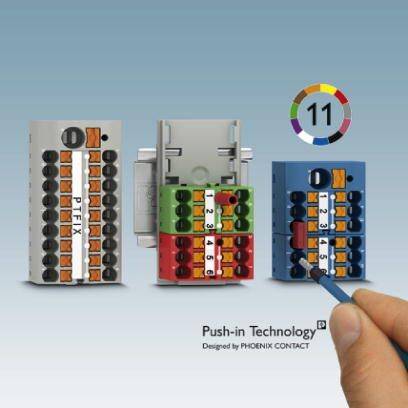

'Tri rôzne spojovacie svorky s Push-in technológiou na modrom pozadí. Každá svorka má odlišné farby a čísla.'

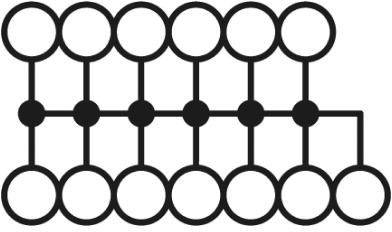

Jednoduché čiarové schéma so šiestimi kruhmi v dvoch radoch, prepojené horizontálnymi a vertikálnymi čiarami.

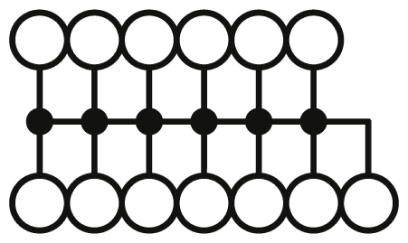

Diagram s dvanástimi kruhovými uzlami, prepojený čiarami v dvoch radoch, symbolizuje sieť alebo schému zapojenia.

1/10

Farba

zelená

žltá

AWG max.

Odizolovaná dĺžka

8 mm

Dĺžka izolácie (max.)

10 mm

Rozmer.

(d x š) 28.6 mm x 41 mm

Datasheety: (PDF)

Doručenie: Ut 6. 10.

234 Set(y)

Počet (Veľkosť balenia 8 ks)

Set(y)

Celkom (8,00 € / kus)

63,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V0
Šírka: 41 mm
Počet poschodí: 1
Počet spojení: 13
Potenciál: 1
Izolačný materiál: PA
Menovité impulzné napätie: 6 kV
Stupeň znečistenia: 3
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálna strata výkonu za nominálnych podmienok: 1,31 W (hodnota sa týka bloku pripojenia a vynásobí sa v závislosti od priradenia pripojenia)
Maximálny zaťažovací prúd: 32 A (s prierezom vodiča 4 mm²)
Otvorená bočná stena: Nie.
Pripojenie: napájacia podlaha
Celkové maximálne maximum: 57 A (s prierezom vodiča 10 mm²)

Farba: zelená
žltá

AWG max.: 12

Odizolovaná dĺžka: 8 mm

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š) 28.6 mm x 41 mm

Pripojenie: pružinové pripojenie

Číslo výrobcu: 1091671

Obsah: 8 ks

Menovité napätie: 450 V

Menovitý prúd: 24 A

Menovitý prúd - filter: 24 A

Šírka: 41 mm

Dĺžka: 28.6 mm

Typ: PTFIX 6/12X2,5 GNYE

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.14 mm²

Prierez pevný (min.): 0.14 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2141001 Phoenix Contact 1091671 zelená, žltá 8 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141001 Phoenix Contact 1091671 zelená, žltá 8 ks

Popis

Distribučný blok, základný terminál s napájaním, bloky je možné navzájom premosťovať pomocou vodivého hriadeľa. Vhodné prepojky nájdete v príslušenstve, menovité napätie: 450 V, menovitý prúd: 24 A, typ pripojenia: pripojenie push-in, pripojenie push-in, počet pripojení: 13, prierez: 0,14 mm²-4 mm², AWG: 26 - 12, Šírka: 41 mm, výška: 21,7 mm, farba: zelená / žltá, spôsob montáže: konzolový, priama montáž pomocou príruby, lepidlo

Tento text bol preložený strojovo.
