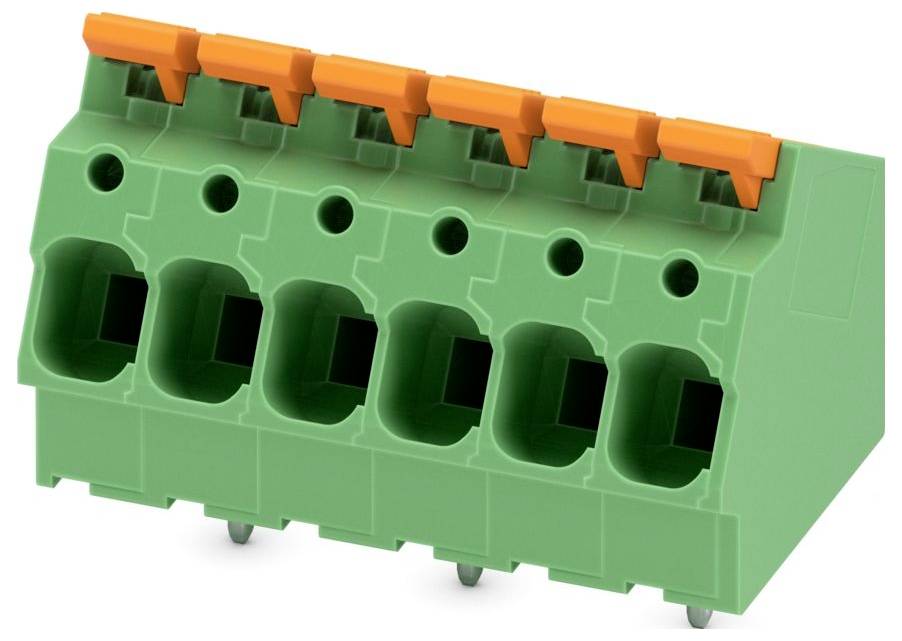

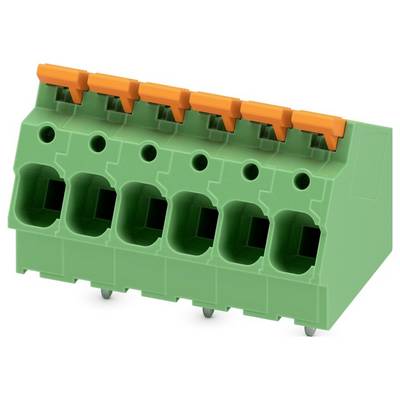

Phoenix Contact 1098179 PCB terminál 10 mm² Pólov 6 zelená 25 ks

Ilustračný obrázok

Kategória výrobku

PCB terminál

Raster (rozteč)

7.5 mm

Počet kontaktov v rade

Pólov

Pripojenie

prípojka s pružinovým protiťahom

Datasheety: (PDF)

Doručenie: St 29. 7.

53 Set(y)

Počet (Veľkosť balenia 25 ks)

Set(y)

Celkom (8,40 € / kus)

209,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Pripojiteľný prierez vodiča (pevný): 0,2 – 10 mm²
Prierez pripojovateľného vodiča, jemne lanko s dutinkou: 0,2 – 6 mm²
Prierez pripojovateľného vodiča, jemne lanko, bez dutinky: 0,34 – 10 mm²
Pripojiteľný prierez vodiča (viacžilový): 10-10 mm²
Typ pripojenia vodiča: Pružinové pripojenie
Typ pripojenia DPS: Spájkované pripojenie
Počet elektrických pripojení: 6
Počet poschodí: 1
Typ páskovania: Kartón (pre SMD)
Typ montáže DPS: Pripojovací kontakt
Spôsob upevnenia: spájkovanie
Menovité impulzné napätie: 8 kV
Menovitý prúd In: 41 A
Prevádzková teplota: -40-105 °C
Trieda horľavosti izolačného materiálu podľa UL94: V0
Priemer pripojovacieho kolíka: 2 mm
Dĺžka kolíka: 3,6 mm
Rozstup konektorov: 7,5 mm
Stupeň znečistenia: 2
Materiál pripojovacej plochy: Cín
Materiál izolačného telesa: iný
Kategória prepätia: III

Typ: LPTA 6/ 6-7,5-ZB

Kategória výrobku: PCB terminál

Raster (rozteč): 7.5 mm

Počet riadkov: 1

Počet kontaktov v rade: 6

Pólov: 6

Pripojenie: prípojka s pružinovým protiťahom

Menovitý prúd: 41 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 41 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 10 mm²

Pevný prierez (max.): 10 mm²

Materiál kontaktu: cín

Farba: zelená

Číslo výrobcu: 1098179

Obsah: 25 ks

V: 33.76 mm

Farba púzdra: zelená

Menovité napätie: 1000 V

Na stiahnutie

Datasheet

Datasheet 3563587 Phoenix Contact 1098179 PCB terminál 10 mm² Pólov 6 zelená 25 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563587 Phoenix Contact 1098179 PCB terminál 10 mm² Pólov 6 zelená 25 ks

Popis

Svorkovnica pre dosku plošných spojov, menovitý prúd: 41 A, menovité napätie (III/2): 1000 V, menovitý prierez: 6 mm², počet potenciálov: 6, počet radov: 1, počet pólov na rad: 6, produktová rada: LPTA 6/, rozstup: 7,5 mm, typ pripojenia: pákový zásuvný konektor, montáž: vlnové spájkovanie, smer pripojenia vodič/doska: 30°, farba: zelená, rozloženie pinov: cikcakové pinovanie W, dĺžka pinov [P]: 3,6 mm, typ balenia: balené v kartóne

Tento text bol preložený strojovo.
