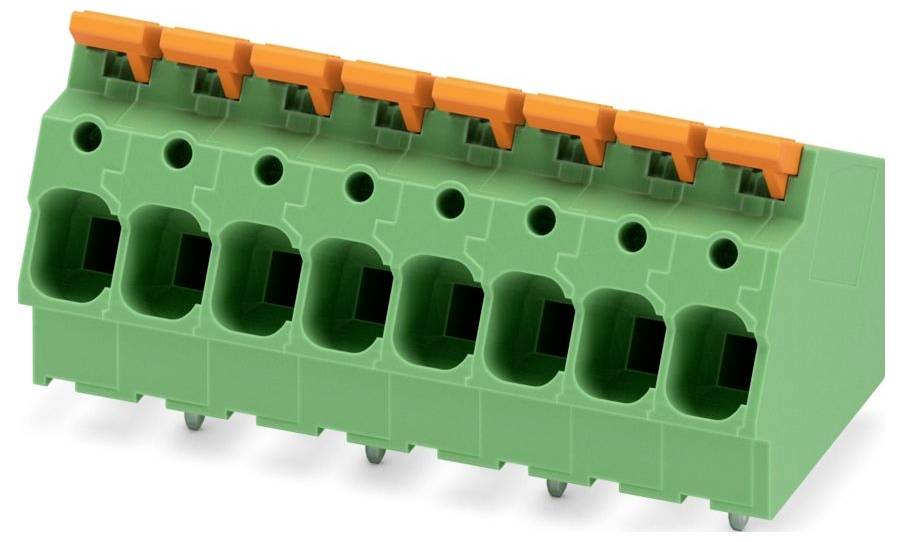

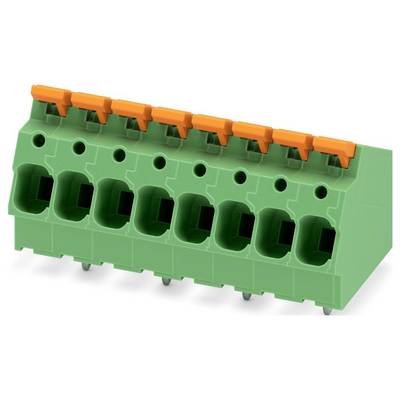

Phoenix Contact 1098181 PCB terminál 10 mm² Pólov 8 zelená 25 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
PCB terminál
Raster (rozteč)
7.5 mm
Počet kontaktov v rade
8
Pólov
8
Pripojenie
PUSH IN s ovládacím prvkom
Datasheety: (PDF)
Počet (Veľkosť balenia 25 ks)
Celkom (11,00 € / kus)
275,00 €
s DPH
Doprava zadarmo
Hlavné benefity
Svorka na DPS
- Obsah 25 ks
Technické parametre
- Pripojiteľný prierez vodiča (pevný): 0,2 – 10 mm²
- Prierez pripojovateľného vodiča, jemne lanko s dutinkou: 0,2 – 6 mm²
- Prierez pripojovateľného vodiča, jemne lanko, bez dutinky: 0,34 – 10 mm²
- Pripojiteľný prierez vodiča (viacžilový): 10-10 mm²
- Typ pripojenia vodiča: Pružinové pripojenie
- Typ pripojenia DPS: Spájkované pripojenie
- Počet elektrických pripojení: 8
- Počet poschodí: 1
- Typ páskovania: Kartón (pre SMD)
- Typ montáže DPS: Pripojovací kontakt
- Spôsob upevnenia: spájkovanie
- Menovité impulzné napätie: 8 kV
- Menovitý prúd In: 41 A
- Prevádzková teplota: -40-105 °C
- Trieda horľavosti izolačného materiálu podľa UL94: V0
- Priemer pripojovacieho kolíka: 2 mm
- Dĺžka kolíka: 3,6 mm
- Rozstup konektorov: 7,5 mm
- Stupeň znečistenia: 2
- Materiál pripojovacej plochy: Cín
- Materiál izolačného telesa: iný
- Kategória prepätia: III
- Typ
LPTA 6/ 8-7,5-ZB
- Kategória výrobku
PCB terminál
- Vlastnosti
s ovládacou pákou
- Raster (rozteč)
7.5 mm
- Počet riadkov
1
- Počet kontaktov v rade
8
- Pólov
8
- Pripojenie
PUSH IN s ovládacím prvkom
- Menovitý prúd
41 A
- Prierez flexibilné (min.)
0.2 mm²
- Menovitý prúd - filter
41 A
- Prierez pevný (min.)
0.2 mm²
- Flexibilné priemer (max.)
10 mm²
- Pevný prierez (max.)
10 mm²
- Materiál kontaktu
cín
- Farba
zelená
- Číslo výrobcu
1098181
- Obsah
25 ks
- V
33.76 mm
- Farba púzdra
zelená
- Menovité napätie
1000 V
Na stiahnutie
Datasheet
Datasheet 3563601 Phoenix Contact 1098181 PCB terminál 10 mm² Pólov 8 zelená 25 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563601 Phoenix Contact 1098181 PCB terminál 10 mm² Pólov 8 zelená 25 ks
Popis
Svorkovnica pre dosku plošných spojov, menovitý prúd: 41 A, menovité napätie (III/2): 1000 V, menovitý prierez: 6 mm², počet potenciálov: 8, počet radov: 1, počet pólov na rad: 8, produktová rada: LPTA 6/, rozteč: 7,5 mm, typ pripojenia: pákový zásuvný konektor, montáž: vlnové spájkovanie, smer pripojenia vodič/doska: 30°, farba: zelená, rozloženie pinov: cikcakové pinovanie W, dĺžka pinov [P]: 3,6 mm, typ balenia: balené v kartóne
