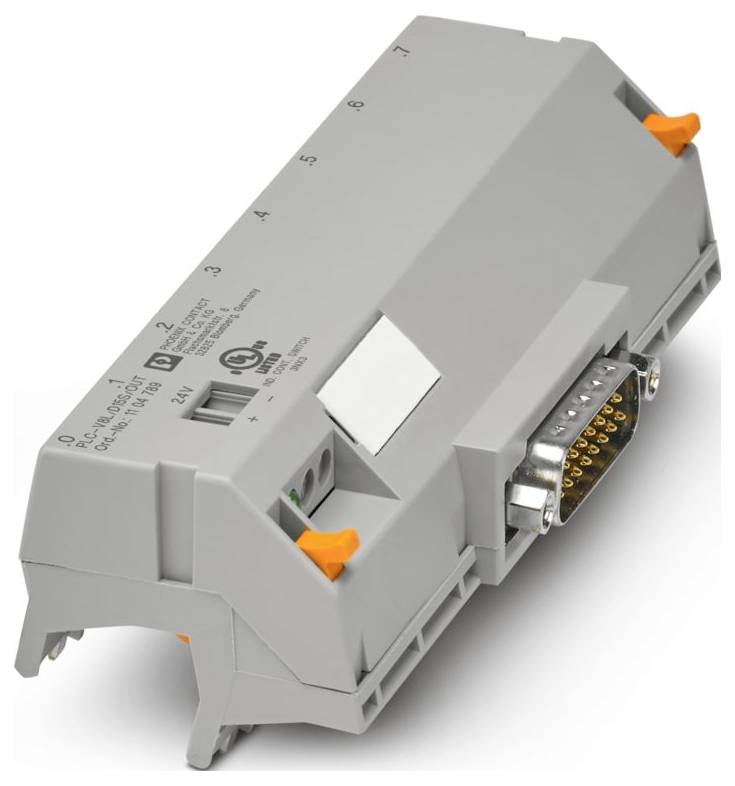

Phoenix Contact 1104789 PLC-V8L/D15S/OUT
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
49 Ks
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
74,79 €
3
3% = 2,07 €
72,72 €
5
4% = 2,90 €
71,89 €
10
5% = 3,46 €
71,33 €
25
5% = 4,07 €
70,72 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (74,79 € / kus)
74,79 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: PLC-INTERFACE
- Počet pólov: 2
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 2,5 mm² (dutinka bez plastovej objímky); 0,25 mm² ... 2,5 mm² (dutinka s plastovou objímkou)
- Prierez pevného vodiča: 0,2 mm² ... 4 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 112,3 mm
- výška 41,02 mm
- Hĺbka: 49,89 mm
- Farba: sivá (RAL 7042)
- Trieda horľavosti podľa UL 94: V0
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Nadmorská výška: ≤ 2000 m
- Normy/predpisy: EN IEC 60664-1
- Poznámka: Možno nasadiť na 8x terminály PLC-INTERFACE
- Typ montáže: Montáž na klip
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Dĺžka odizolovania: 8 mm
- Vzdušné a povrchové vzdialenosti: Vzdušné a povrchové vzdialenosti
- Montážna poloha: ľubovoľná
- Návod na obsluhu: Pre správne použitie je potrebné dodržiavať špecifikácie v návode na inštaláciu (pozri súbory na stiahnutie). Pri použití produktov tretích strán v aplikáciách alebo pri použití s produktmi tretích strán musia byť dodržané aj špecifikácie, bezpečnostné a výstražné pokyny príslušného výrobcu tretej strany.
- Označenie: Trieda I, Zóna 2, AEx ec IIC T4
- UL, USA / Kanada: UL, USA / Kanada
- Rozsah prevádzkového napätia: 18 V DC ... 30 V DC
- Rozmer rastru: 5 mm
- Pripojenie podľa normy: IEC 60807-2
- Prevádzkový režim: 100 % ED
- Certifikát: TAE0000196
- Rozmery článku: Rozmery článku
- Návod na montáž: možné spojiť bez rozstupu
- Elektromagnetická kompatibilita: Súlad so smernicou EMC
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí
- Schválenie stavby lodí: Schválenie stavby lodí
- Počet kanálov: 8
- Izolácia: Funkčná izolácia
- Indikátor prevádzkového napätia: Zelená LED dióda
- UL, USA: UL, USA
- UL, Kanada: UL, Kanada
- UKCA: UKCA
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: °F
- Vlhkosť: A
- Vibrácie: C
- EMC: B
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Menovité izolačné napätie: 50 V
- Menovité impulzné napätie: 0,5 kV (1,2 / 50 μs)
- Stupeň ochrany (miesto inštalácie): ≥ IP54
- Prierez flexibilného vodiča (2 vodiče s rovnakým prierezom): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (dutinka bez plastovej objímky); 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča s plastovou objímkou)
- Indikátor stavu k dispozícii: áno
- Počet portov: 1
- Izolačné vlastnosti: Vzduchové a povrchové cesty: Izolačné vlastnosti: Vzduchové a povrchové cesty
- Zásuvné cykly:> 500
- Vhodná I/O karta: univerzálna
- Prúd (na vetvu): ≤ 1 A
- Pripojenie 1 (riadiaca úroveň): Pripojenie 1 (riadiaca úroveň)
- Pripojenie 2 (úroveň poľa): Pripojenie 2 (úroveň poľa)
- Prierez pevného vodiča (2 vodiče s rovnakým prierezom): 0,2 mm² ... 1,5 mm²
- Stupeň ochrany (modul): IP20
- Podporované ovládanie: univerzálne: Podporované ovládanie: univerzálne
- Pripojenie 3 (napájanie): Pripojenie 3 (napájanie)
- Prúd (napájanie): ≤ 3 A
- Kategória výrobku
Pripojenie systému
- Typ
PLC-V8L/D15S/OUT
- V
41.02 mm
- Dĺžka
49.89 mm
- Šírka
112.3 mm
- Rozmer.
(d x š x v) 49.89 x 112.3 x 41.02 mm
- Číslo výrobcu
1104789
- Spôsob montáže
Montáž na klip
- Obsah
1 ks
- Hĺbka
49.89 mm
- Menovitý prúd
1 A
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT
Popis
Adaptér V8 pre 8 x PLC-INTERFACE (14 mm), pripojenie 1: 1 x 15-pinová D-SUB zásuvka, pripojenie 2: zásuvný konektor (zacvakávací na 8 x svorky PLC-INTERFACE), pripojenie 3: 1 x 2-pinová skrutková svorka, počet kanálov: 8, riadiaca logika: pozitívne spínanie
