Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE

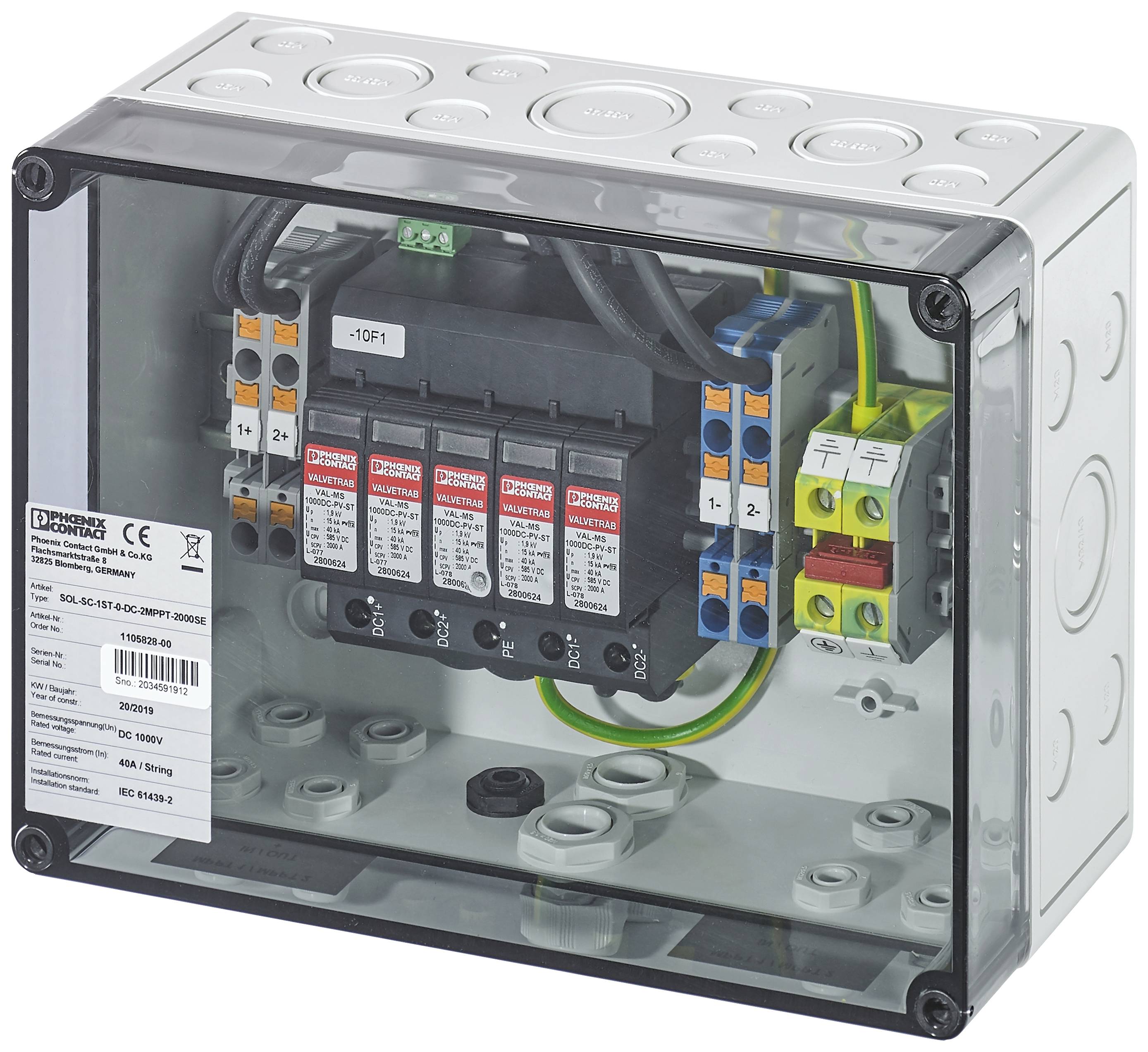

Elektrický rozvádzač s viacerými poistkami a elektrickým vedením. Viditeľné sú farebné svorky a štítok.

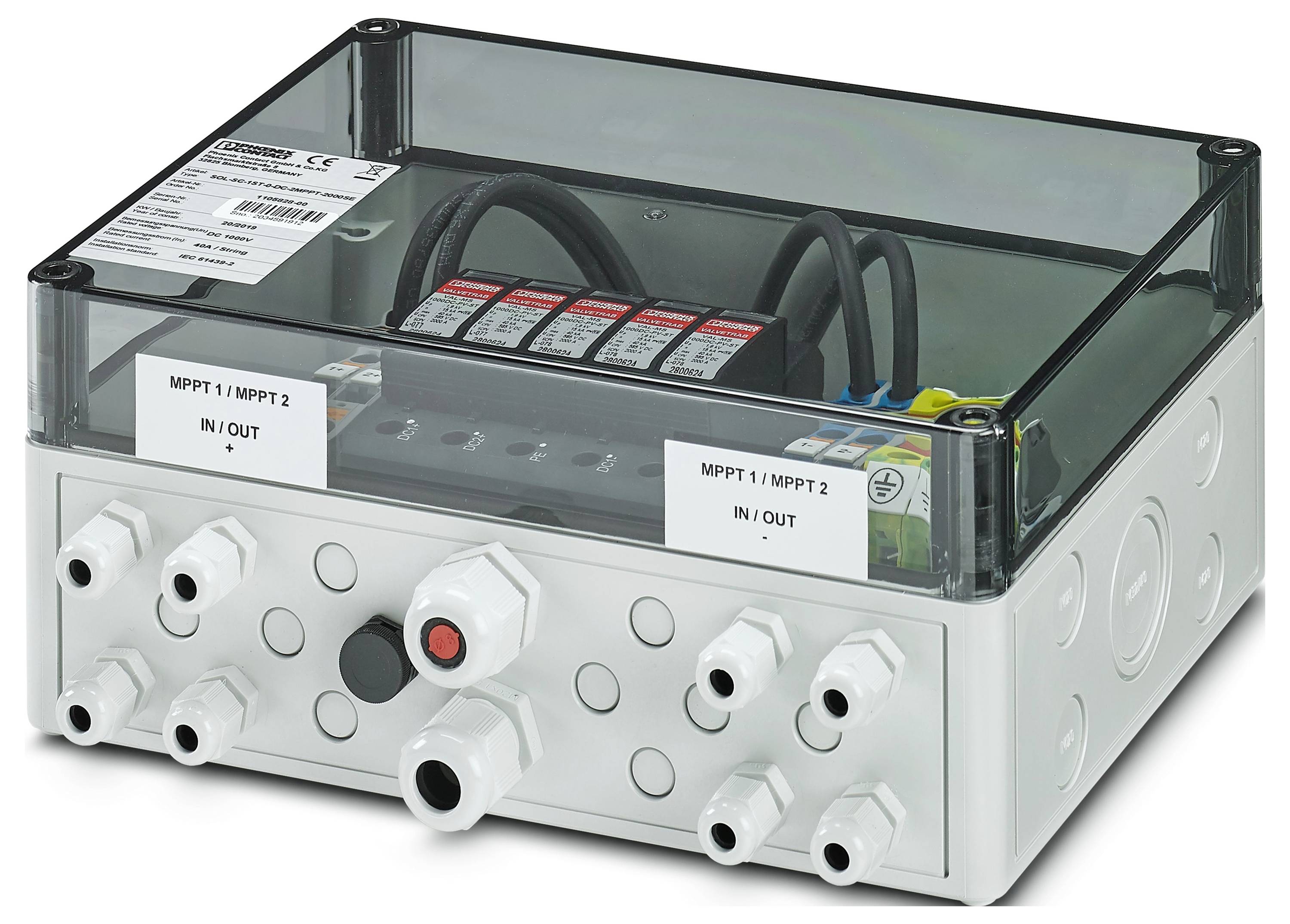

Solárny rozvádzač s viacerými káblovými prípojkami a označenými vstupmi 'MPPT 1 / MPPT 2 IN / OUT'. Transparentný kryt odhaľuje internú kabeláž a elektrické obvody.

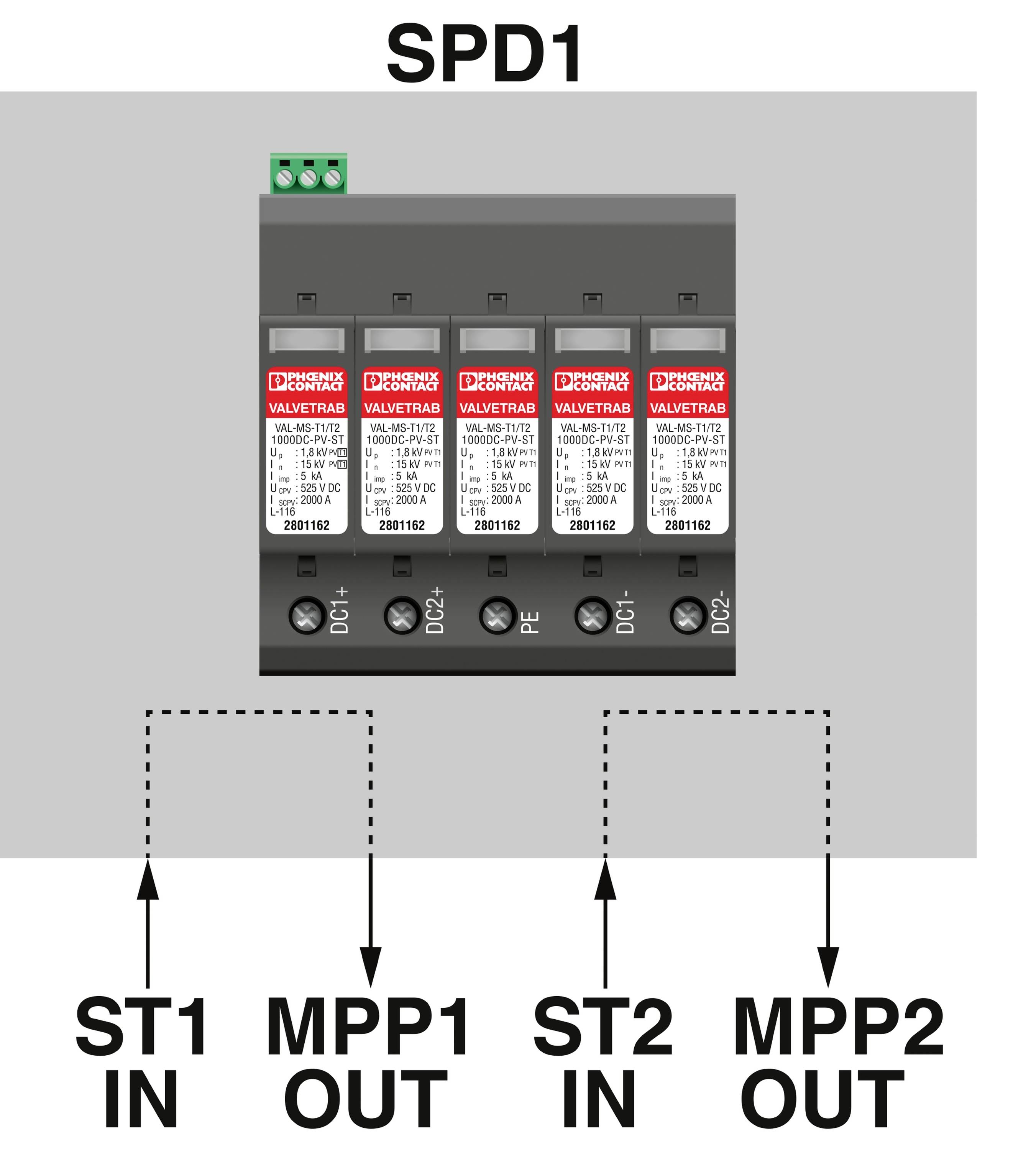

Zariadenie s piatimi poistkami, označenými zľava doprava: DC1+, DC1-, PE, DC2-, DC2+. Dole prípojky ST1 IN, MPP1 OUT, ST2 IN, MPP2 OUT.

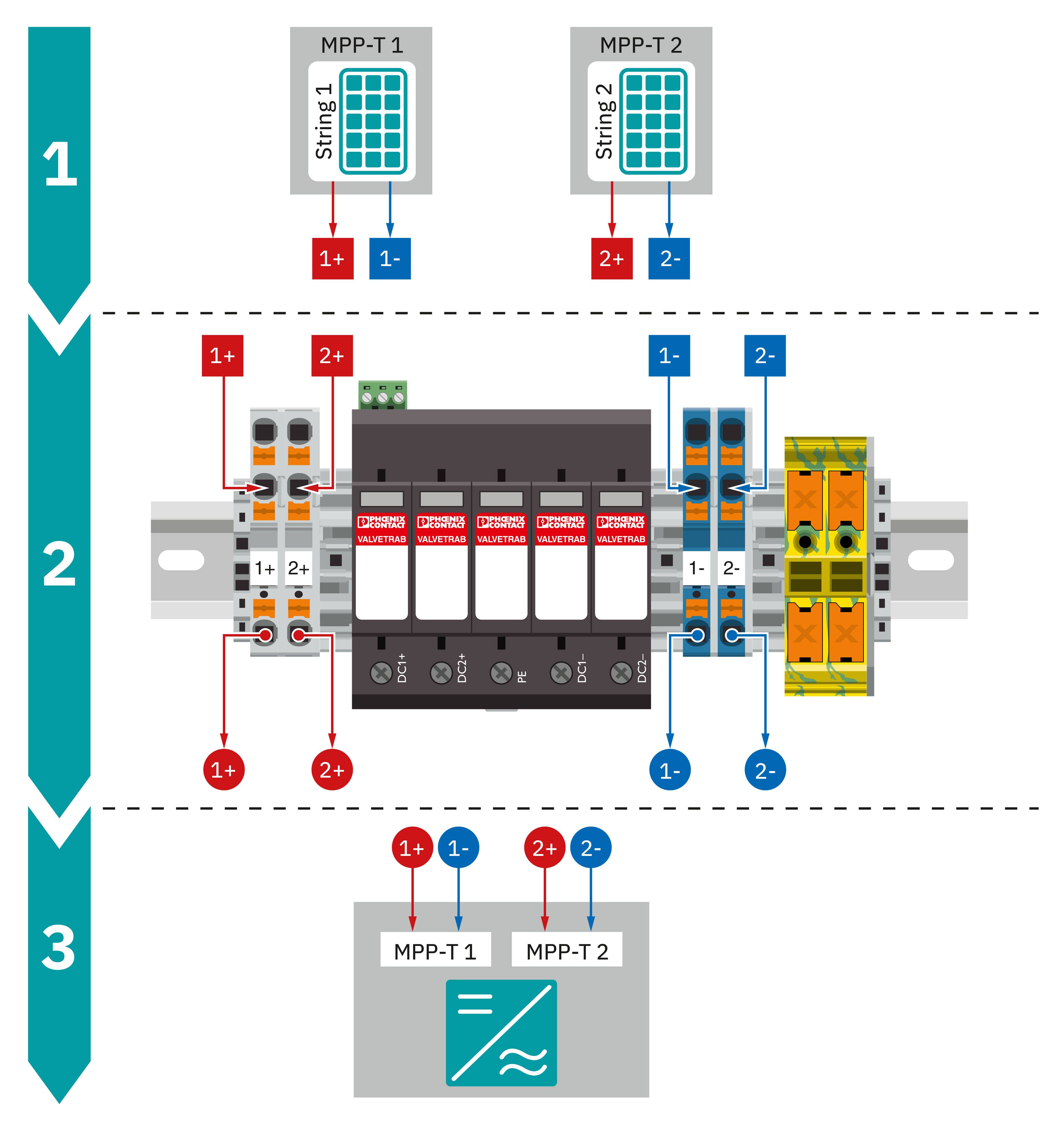

Trojstupňový zapojovací plán pre solárne systémy: Hore dva prípoje modulov, v strede ochrana proti prepätiu, dole prepojenie s meničmi.

1/4

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (178,85 € / kus)

178,85 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

zlučovacia skrinka

Rýchla inštalácia a uvedenie do prevádzky
Kombinácia spínacích prístrojov v súlade s normou vďaka použitiu DIN EN 61439
Poradenstvo orientované na aplikáciu
Veľké portfólio skladových zlučovacích boxov

Technické parametre

Ochranný druh IP65
Trieda ochrany: II
Teplota okolia (prevádzka): -20 °C - +55 °C
Materiál krytu/dvierok: polykarbonát (priehľadný)
Materiál krytu: polykarbonát
Počet vstupov reťazca: 1 (na jeden sledovač MPP)
Prúd na reťazec: 40 A
Počet výstupov: 1 (na jeden sledovač MPP)
Počet podporovaných sledovačov MPP: 2
Prepäťová ochrana: T2
Typ káblového vstupu: káblová priechodka
Prierez kábla vstupu stringu: 2,5 mm² - 6 mm²
Výstupný prierez kábla: 2,5 mm² - 6 mm²

Rozmer.: (š x v x h) 254 x 180 x 111 mm

Hmotnosť: 2262 g

Obsah: 1 ks

Šírka: 254 mm

V: 180 mm

Hĺbka: 111 mm

Systémové napätie: 1000 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2530736 Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2530736 Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE

Popis

Pre optimálnu ochranu fotovoltaických systémov pred údermi blesku a prepätím je nevyhnutné použitie rozvodných skríň generátora. Rozvodné skrinky generátora pripravené na inštaláciu a okamžite pripojiteľné sú spoľahlivé systémové riešenia, ktoré chránia menič priamo pred vstupným jednosmerným alebo striedavým napätím. Prepäťové spojky sú odvedené priamo na zemný potenciál.
