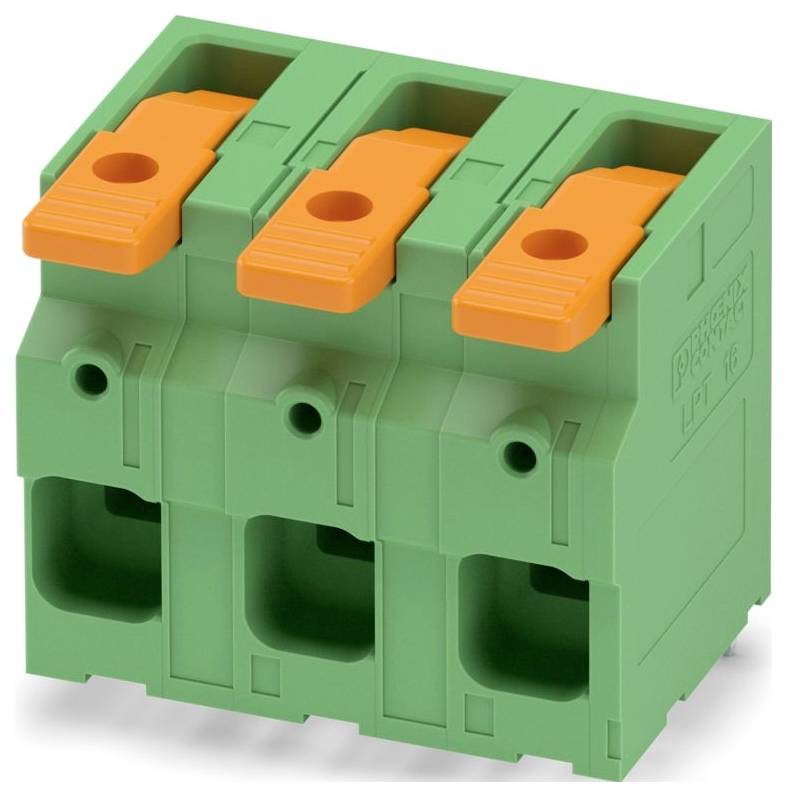

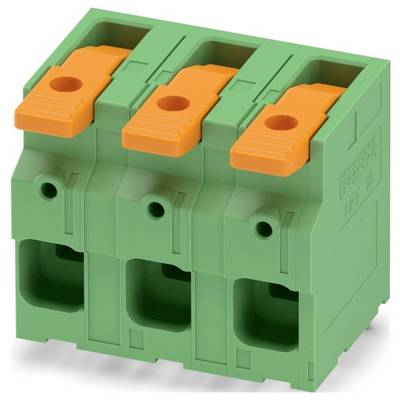

Phoenix Contact 1119819 PCB terminál 25 mm² Pólov 3 zelená 25 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
PCB terminál
Raster (rozteč)
15 mm
Počet kontaktov v rade
3
Pólov
3
Pripojenie
pružinové pripojenie
Datasheety: (PDF)
1 Set(y)
Počet (Veľkosť balenia 25 ks)
Celkom (9,20 € / kus)
229,99 €
s DPH
Doprava zadarmo
Už len 1 Set(y) skladom!
Technické parametre
- Pripojiteľný prierez vodiča (pevný): 0,75 – 16 mm²
- Prierez pripojovateľného vodiča, jemne lanko s dutinkou: 0,75 – 16 mm²
- Prierez pripojovateľného vodiča, jemne lanko, bez dutinky: 0,75 – 25 mm²
- Prierez pripojiteľného vodiča (viacžilový): 16-16 mm²
- Typ pripojenia vodiča: Pružinové pripojenie
- Typ pripojenia DPS: Spájkované pripojenie
- Počet elektrických pripojení: 3
- Počet poschodí: 1
- Typ páskovania: Kartón (pre SMD)
- Typ montáže DPS: Pripojovací kontakt
- Spôsob upevnenia: spájkovanie
- Menovité impulzné napätie: 8 kV
- Menovitý prúd In: 76 A
- Prevádzková teplota: -40-105 °C
- Trieda horľavosti izolačného materiálu podľa UL94: V0
- Priemer pripojovacieho kolíka: 1,7 mm
- Dĺžka kolíka: 3,6 mm
- Rozstup konektorov: 15 mm
- Stupeň znečistenia: 2
- Materiál pripojovacej plochy: Cín
- Materiál izolačného telesa: iný
- Kategória prepätia: III
- Typ
LPT 16/ 3-15,0-ZB
- Kategória výrobku
PCB terminál
- Vlastnosti
s ovládacou pákou
- Raster (rozteč)
15 mm
- Počet riadkov
1
- Počet kontaktov v rade
3
- Pólov
3
- Pripojenie
pružinové pripojenie
- Menovitý prúd
76 A
- Prierez flexibilné (min.)
0.75 mm²
- Menovitý prúd - filter
76 A
- Prierez pevný (min.)
0.75 mm²
- Flexibilné priemer (max.)
25 mm²
- Pevný prierez (max.)
16 mm²
- Materiál kontaktu
cín
- Farba
zelená
- Číslo výrobcu
1119819
- Obsah
25 ks
- V
39.6 mm
- Farba púzdra
zelená
- Menovité napätie
1000 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564468 Phoenix Contact 1119819 PCB terminál 25 mm² Pólov 3 zelená 25 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564468 Phoenix Contact 1119819 PCB terminál 25 mm² Pólov 3 zelená 25 ks
Popis
Svorkovnica pre dosku plošných spojov, menovitý prúd: 76 A, menovité napätie (III/2): 1000 V, menovitý prierez: 16 mm², počet potenciálov: 3, počet radov: 1, počet pólov v rade: 3, produktová rada: LPT 16/, rozstup: 15 mm, typ pripojenia: pákový zásuvný konektor, montáž: vlnové spájkovanie, smer pripojenia vodič/doska: 0°, farba: zelená, rozloženie pinov: cikcakové pinovanie W, dĺžka pinov [P]: 3,6 mm, typ balenia: balené v kartóne
