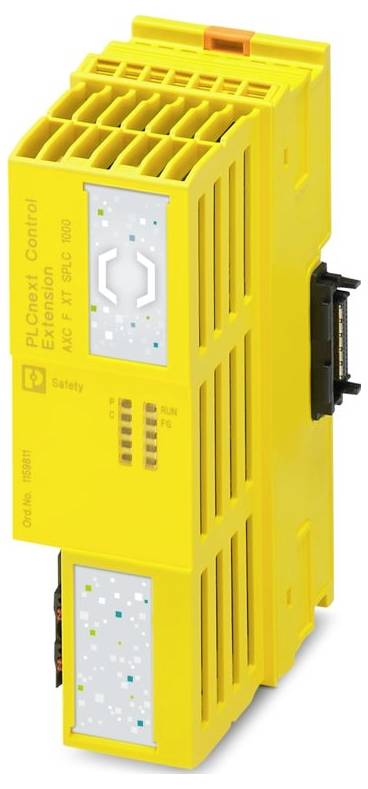

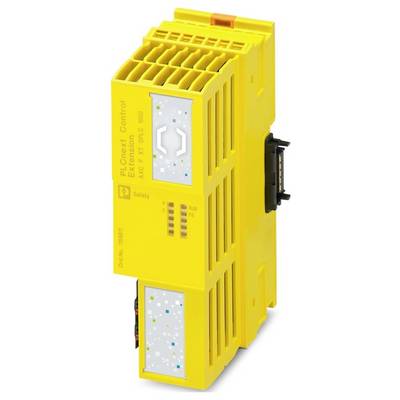

Phoenix Contact 1159811 AXC F XT SPLC 1000 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (438,21 € / kus)
438,21 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: Rozšírenie riadenia PLCnext
- Dizajn: modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 45 mm
- výška 126,93 mm
- Hĺbka: 75 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C do 2000 m nad morom; -25 °C ... 55 °C do 3000 m nad morom; -25 °C ... 50 °C až do 4000 m nad morom
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Poznámka: Konfigurácia: Bezpečnostný profil aktívny
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (podľa DIN EN 61131-2)
- Náraz (prevádzkový): 30 g (podľa EN 60068-2-27/IEC 60068-2-27)
- Vibrácie (prevádzka): 5 g (podľa EN 60068-2-6/IEC 60068-2-6)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Všeobecne: Ak sa SPLC-1000 prevádzkuje s AXC F 2152, musí sa použiť modul zbernicovej zásuvky AXC BS L 2.
- ATEX: ATEX
- IECEx: IECEx
- Štítok: Priemyselná IT bezpečnosť, komponent IACS
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu pri nominálnych podmienkach: typicky 1,92 W; typicky 1,92 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Vonkajšie rozmery: Vonkajšie rozmery
- Šírka / Výška / Hĺbka: 45 mm / 126,93 mm / 75 mm (Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).)
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Certifikát: IITS2 029429 0027
- Technika pripojenia: Technika pripojenia
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (podľa DIN EN 61131-2)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 100 mA; typ. 80 mA
- Pripojenie vodiča: Pripojenie vodiča
- Funkcia: Funkcia
- Ochranné obvody: Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Ochrana proti prechodovým zmenám | Supresorová dióda
- Dodávka: Dodávka
- Tlak vzduchu (skladovanie/preprava): 58 kPa ... 106 kPa (do 4500 m nad morom)
- Typický odber prúdu: 80 mA
- Maximálny odber prúdu: 100 mA
- Špeciálne vlastnosti: Vývojový proces certifikovaný podľa IEC 62443-4-1; Produkt certifikovaný podľa IEC 62443-4-2
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 24 V DC
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Systémové požiadavky: Systémové požiadavky
- Webový server: nie
- F-konektor Axioline: F-konektor Axioline
- Inžiniersky nástroj: PLCnext Engineer
- Odolnosť voči plynom, ktoré zhoršujú funkčnosť podľa DIN 40046-36/DIN 40046-37: Používanie zariadenia je za týchto podmienok prostredia zakázané.
- Bezpečnostná funkcia: áno
- Potenciály: Logický napäťový vstup UL: Potenciály: Logický napäťový vstup UL
- Displej: Displej
- Náraz (skladovanie/preprava): 30 g (podľa EN 60068-2-27/IEC 60068-2-27)
- Vibrácie (skladovanie/preprava): 5 g (podľa EN 60068-2-6/IEC 60068-2-6)
- Diagnostický displej: nie
- Funkcia redundancie: nie
- Priemyselná kybernetická bezpečnosť: Priemyselná kybernetická bezpečnosť
- Kategória výrobku
rozširujúci modul PLC
- Typ
AXC F XT SPLC 1000
- Prevádzkové napätie
24 V/DC
- V
126.93 mm
- Dĺžka
75 mm
- Šírka
45 mm
IP20
- Rozmer.
(d x š x v) 75 x 45 x 126.93 mm
- Číslo výrobcu
1159811
- Prevedenie
modulárny
- Spôsob montáže
montážne lišty
- Obsah
1 ks
- Hĺbka
74.25 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 24 V/DC
Popis
Rozširujúci modul PLC, rozšírenie PLCnext Control Extension, PROFIsafe F-Host, PROFIsafe F-Device, PLCnext Engineer, certifikované podľa IEC 62443-4-2.
