Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 kombinovaný chránič proti prepätiu 20 kA 1 ks

Elektrický výkonový istič s medenými svorkami, biele púzdro, vytlačené technické detaily a symboly.

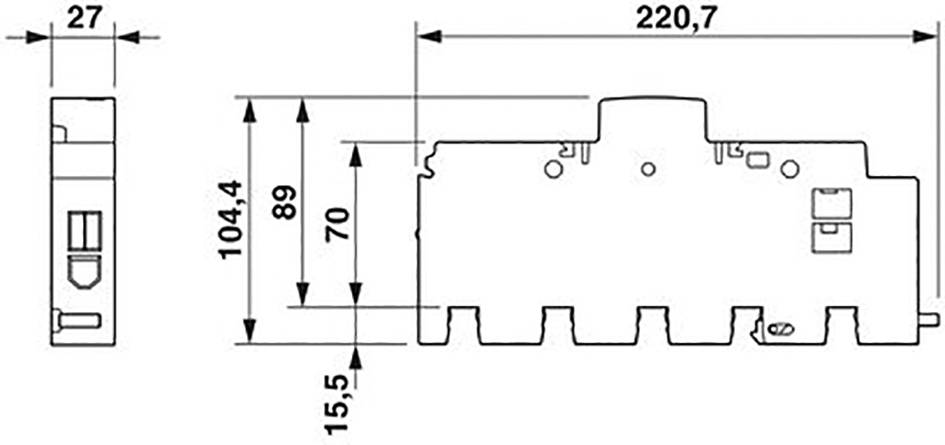

Lineárny technický výkres mechanickej komponenty, zobrazuje rozmery: výška 104,4 mm, šírka 220,7 mm, hĺbka 27 mm.

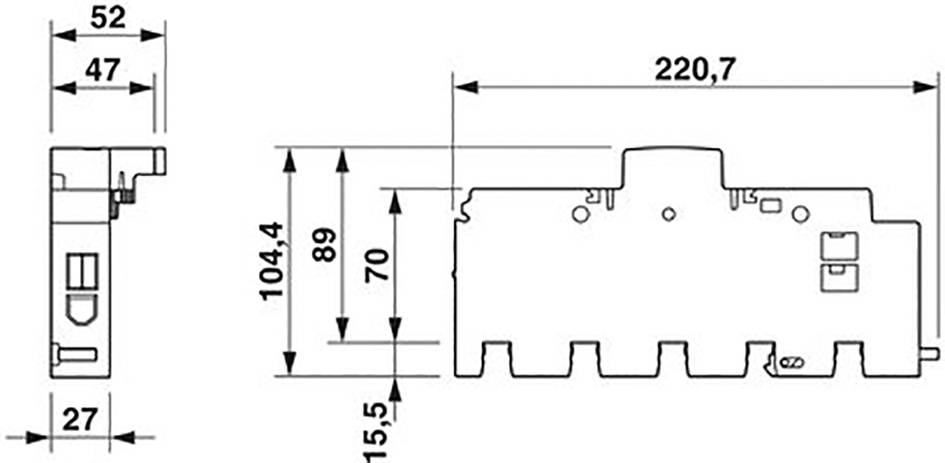

Technický výkres elektrického komponentu s rozmermi: šírka 220,7 mm, výška 104,4 mm. Znázornené rôzne profily.

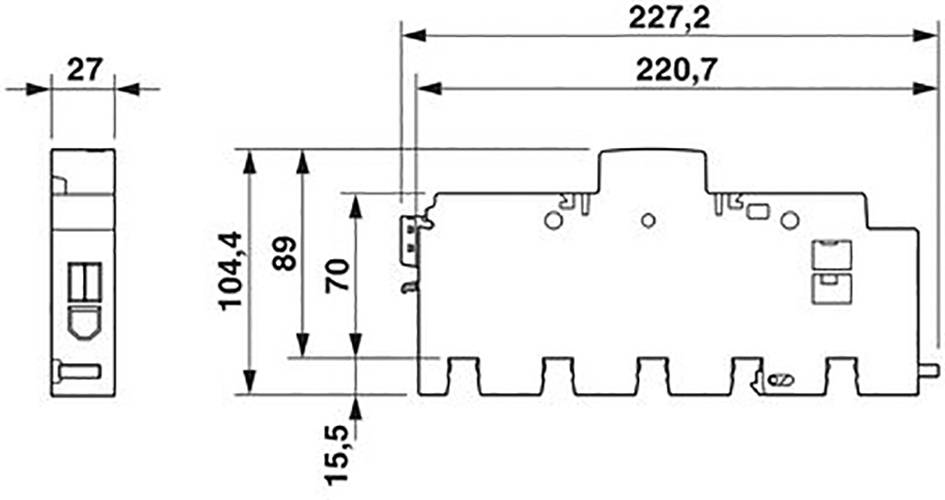

Technický výkres elektrického komponentu s rozmermi: šírka 227,2 mm, výška 104,4 mm, hĺbka 27 mm. Pohľad z boku a spredu.

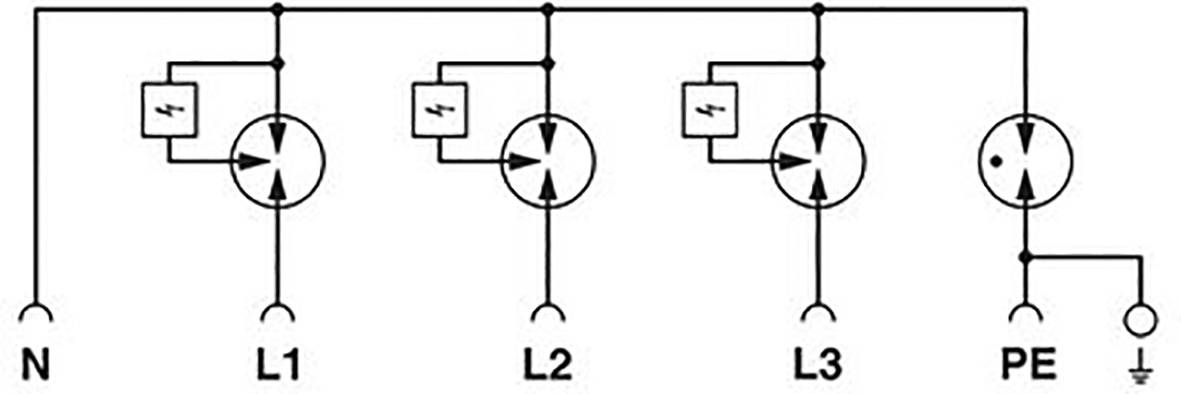

Schéma elektrického zapojenia trojfázového napájania: znázorňuje fázy L1, L2, L3 s poistkami, neutrálnym vodičom N a zemnicím vodičom PE.

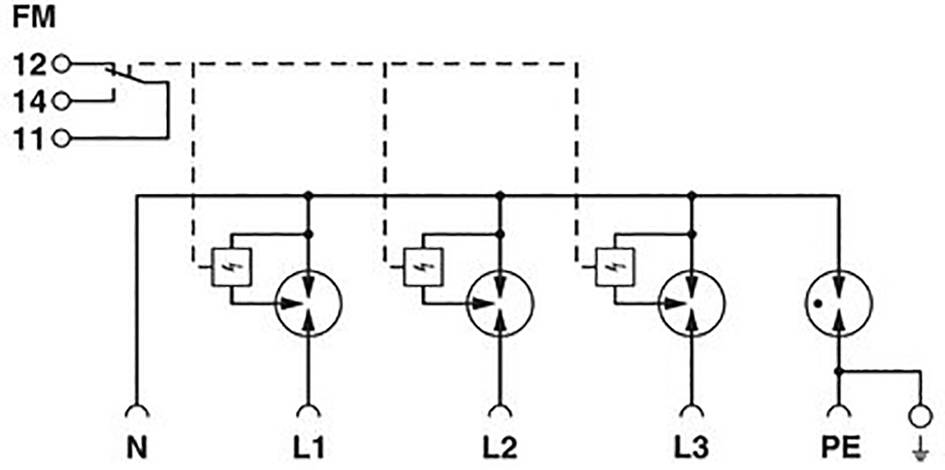

Schéma zapojenia trojfázového elektrického obvodu s nulovým vodičom (N) a ochranným vodičom (PE), zobrazuje prípojky L1, L2, L3 a istiace prvky.

1/6

Datasheety: (PDF)

Doručenie: Ut 6. 10.

65 Ks

Počet

Celkom (113,81 € / kus)

113,81 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranné cesty: LN / L-PE / N-PE
Divízna jednotka: 1,5 TE
Typ montáže: prípojnica 40 mm
Materiál puzdra: PA 6.6
Stupeň znečistenia: 2
Trieda horľavosti podľa UL 94: V-0
Prevedenie: Jednodielny modul prípojníc
Počet pólov: 4
Chybná ochrana proti prepätiu správy: vizuálna, vzdialená správa prostredníctvom voliteľného modulu
Maximálne trvalé napätie UC: 255 V / AC
Skratová pevnosť ISCCR: 25 kA
Maximálna záložná poistka s káblom odbočky: 160 A (gG)
Typ pripojenia: skrutkové spojenie
Závit skrutky: M6

Kategória výrobku: kombinovaný chránič proti prepätiu

Únikový prúd: 20 kA

Menovité napätie: 240 V/AC
415 V/AC

Prevádzková teplota: -40 °C - +80 °C

: IP20

Číslo výrobcu: 1168940

Farba: svetlo sivá

Normy: IEC 61643-11 2011
EN 61643-11 2012 + A11: 2018

Rozmer.: (š x v x h) 27 x 222.7 x 104.4 mm

Šírka: 27 mm

V: 222.7 mm

Hĺbka: 104.4 mm

Obsah: 1 ks

Hmotnosť: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2435737 Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 kombinovaný chránič proti prepätiu 20 kA 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2435737 Phoenix Contact 1168940 FLT-SEC-ZP2-3S-255/7.5 kombinovaný chránič proti prepätiu 20 kA 1 ks

Popis

Vaše výhody:
Univerzálne použitie - Hodí sa do každej metrovej skrinky bez ohľadu na výrobcu vďaka úzkej celkovej šírke iba 27 mm
Inštalácia v oblasti elektromera vďaka zhode s aplikačným pravidlom VDE-AR-N 4100-potvrdené schválením VDE
Bezpečná montáž bez použitia nástrojov vďaka univerzálnemu zaisteniu na koľajnici s hrúbkou 5 mm a 10 mm
Integrácia do systému správy budov s voliteľným telekomunikačným modulom

Zvodič blesku podľa typu 1 / triedy I pre trojfázové napájacie siete so samostatnými N a PE (L1, L2, L3, PE, N). Vhodný na vyrovnanie potenciálov v systémoch bez vonkajšej ochrany pred bleskom s napájaním nadzemného vedenia a bez neho. Na montáž na prípojnicové systémy 40 mm.
