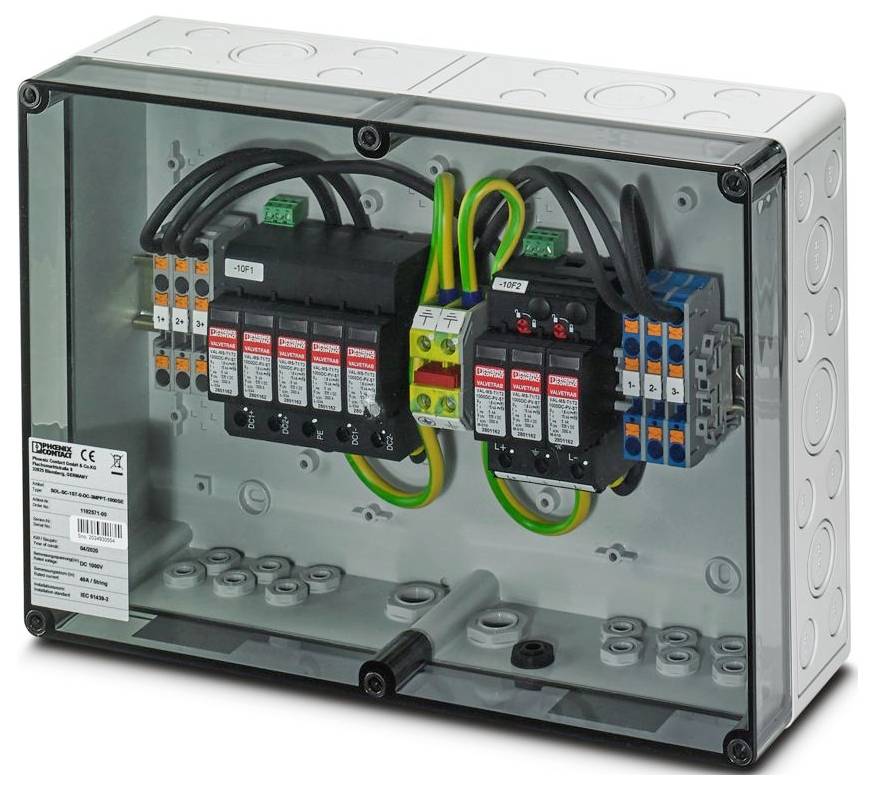

Phoenix Contact 1182571 SOL-SC-1ST-0-DC-3MPPT-1000SE
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (369,92 € / kus)
369,92 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Napätie MPP Un max. 1000 V DC
- Ochranný druh IP65
- Teplota okolia (prevádzka): -20 °C ... 55 °C
- Materiál puzdra: Polykarbonát
- Materiál veka/dvierok: Polykarbonát (priehľadný)
- Počet vstupov (reťazcov): 1 (na MPP tracker)
- Počet podporovaných MPP trackerov: 3
- Počet výstupov (MPP trackery): 3
- Počet výstupov (± na MPP tracker): 1 (na MPP tracker)
- Typ káblového vstupu: Káblová priechodka
- Typ pripojenia: Zásuvné pripojenie
- Rozmer.
(š x v x h) 361 x 254 x 111 mm
- Obsah
1 ks
- Šírka
361 mm
- V
254 mm
- Hĺbka
111 mm
- Systémové napätie
1000 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565705 Phoenix Contact 1182571 SOL-SC-1ST-0-DC-3MPPT-1000SE
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565705 Phoenix Contact 1182571 SOL-SC-1ST-0-DC-3MPPT-1000SE
Popis
Pripojovacia skrinka generátora pre fotovoltaické systémy do 1000 V DC na pripojenie 3x 1 reťazca. S prepäťovou ochranou (typ 1/2) a káblovými priechodkami pre vstupnú a výstupnú stranu.
Pripojovacie skrinky generátora Solarline (GAK) sa používajú v malých strešných systémoch, ako aj vo veľkých otvorených systémoch. Hlavnými úlohami GAK sú ochrana FV systému pred prepätím, prípadne zhromažďovanie reťazcov a prepojenie vodiča ochranného vyrovnávania potenciálov s lokálnym vyrovnávaním potenciálov.
Ďalšie funkcie sú voliteľné a závisia od úrovne výbavy.
Medzi príklady voliteľných funkcií patrí ochrana reťazcov pomocou reťazcových poistiek a odpojenie reťazcov pomocou jednosmerných ističov záťaže alebo jednosmerných požiarnych spínačov.
Celý rozsah funkcií GAK si môžete odvodiť z názvu článku (pozrite si poznámku pre používateľa k typovému kľúču GAK, ktorú si môžete stiahnuť v sekcii „Na stiahnutie“).
Tento text bol preložený strojovo.
Pripojovacie skrinky generátora Solarline (GAK) sa používajú v malých strešných systémoch, ako aj vo veľkých otvorených systémoch. Hlavnými úlohami GAK sú ochrana FV systému pred prepätím, prípadne zhromažďovanie reťazcov a prepojenie vodiča ochranného vyrovnávania potenciálov s lokálnym vyrovnávaním potenciálov.
Ďalšie funkcie sú voliteľné a závisia od úrovne výbavy.
Medzi príklady voliteľných funkcií patrí ochrana reťazcov pomocou reťazcových poistiek a odpojenie reťazcov pomocou jednosmerných ističov záťaže alebo jednosmerných požiarnych spínačov.
Celý rozsah funkcií GAK si môžete odvodiť z názvu článku (pozrite si poznámku pre používateľa k typovému kľúču GAK, ktorú si môžete stiahnuť v sekcii „Na stiahnutie“).
