Ilustračný obrázok
Ilustračný obrázok

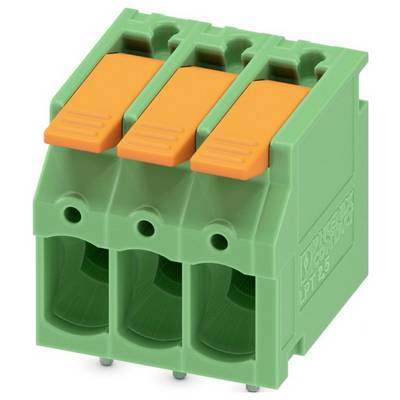

Phoenix Contact 1190298 PCB terminál 4 mm² Pólov 3 zelená 100 ks Carton
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Carton
Kategória výrobku
PCB terminál
Raster (rozteč)
5 mm
Počet kontaktov v rade
3
Pólov
3
Datasheety: (PDF)
961 Set(y)
Počet (Veľkosť balenia 100 ks)
Celkom (1,30 € / kus)
129,99 €
s DPH
Doprava zadarmo
Technické parametre
- Pripojiteľný prierez vodiča (pevný): 0,2 – 4 mm²
- Pripojiteľný prierez jemne lankového vodiča s dutinkou: 0,25 – 2,5 mm²
- Prierez pripojovateľného vodiča, jemne lanko, bez dutinky: 0,2 – 4 mm²
- Pripojiteľný prierez vodiča (viacžilový): 4-4 mm²
- Typ pripojenia vodiča: Pružinové pripojenie
- Typ pripojenia DPS: Spájkované pripojenie
- Počet elektrických pripojení: 3
- Počet poschodí: 1
- Typ páskovania: Kartón (pre SMD)
- Typ montáže DPS: Pripojovací kontakt
- Spôsob upevnenia: spájkovanie
- Menovité impulzné napätie: 4 kV
- Menovitý prúd In: 24 A
- Prevádzková teplota: -40-105 °C
- Trieda horľavosti izolačného materiálu podľa UL94: V0
- Priemer pripojovacieho kolíka: 1,3 mm
- Dĺžka kolíka: 3,5 mm
- Rozstup konektorov: 5 mm
- Stupeň znečistenia: 2
- Materiál pripojovacej plochy: Cín
- Materiál izolačného telesa: iný
- Kategória prepätia: III
- Druh obalu
Carton
- Typ
LPT 2,5/ 3-5,0
- Kategória výrobku
PCB terminál
- Raster (rozteč)
5 mm
- Počet riadkov
1
- Počet kontaktov v rade
3
- Pólov
3
- Pripojenie
pružinové pripojenie
- Menovitý prúd
24 A
- Prierez flexibilné (min.)
0.2 mm²
- Menovitý prúd - filter
24 A
- Prierez pevný (min.)
0.2 mm²
- Flexibilné priemer (max.)
4 mm²
- Pevný prierez (max.)
4 mm²
- Smer zástrčky
vodorovne k DPS
- Materiál kontaktu
cín
- Farba
zelená
- Číslo výrobcu
1190298
- Obsah
100 ks
- V
20.14 mm
- Dĺžka
3.5 mm
- Farba púzdra
zelená
- Menovité napätie
400 V
Na stiahnutie
Datasheet
Datasheet 3566052 Phoenix Contact 1190298 PCB terminál 4 mm² Pólov 3 zelená 100 ks Carton
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3566052 Phoenix Contact 1190298 PCB terminál 4 mm² Pólov 3 zelená 100 ks Carton
Popis
Svorkovnica pre dosku plošných spojov, menovitý prúd: 24 A, menovité napätie (III/2): 400 V, menovitý prierez: 2,5 mm², počet potenciálov: 3, počet radov: 1, počet pólov na rad: 3, produktová rada: LPT 2,5/, rozstup: 5 mm, typ pripojenia: pákový zásuvný konektor, montáž: vlnové spájkovanie, smer pripojenia vodič/doska: 0°, farba: zelená, rozloženie pinov: lineárne osadenie pinov, dĺžka pinov [P]: 3,5 mm, typ balenia: balené v kartóne
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
