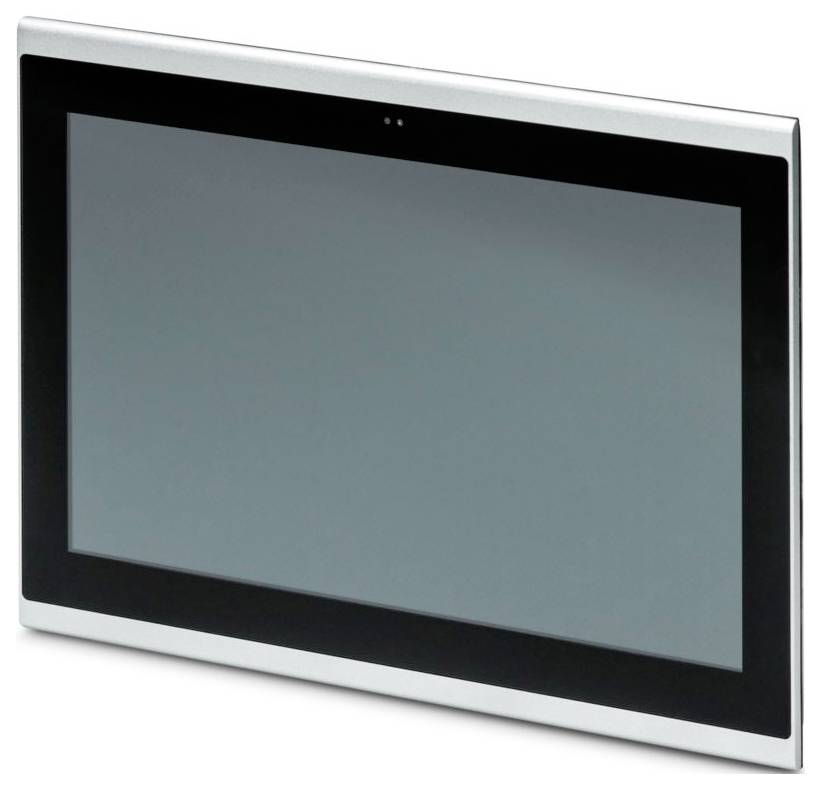

Phoenix Contact 1190420 TP 6121-WXPS Touch Panel
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 763,41 € / kus)
1 763,41 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Materiál puzdra: Hliníkový odliatok, práškovo lakovaný
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP66 (predná strana), IP20 (zadná strana)
- Teplota okolia (prevádzka): -20 °C ... 50 °C
- Teplota okolia (skladovanie/preprava): -25 °C ... 85 °C
- Typ montáže: Predná montáž
- Prípustná vlhkosť (prevádzka): 5% ... 85 % (bez kondenzácie)
- Vibrácie (prevádzka): 1g
- Dĺžka odizolovania: 7 mm
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 2,5 mm²
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 2,5 mm²
- Vonkajšie rozmery: Vonkajšie rozmery
- Šírka / Výška / Hĺbka: 302 mm / 229 mm / 51 mm (rozmery predného panela)
- Zbernicový systém: bez zbernicového systému
- Rozsah napájacieho napätia: 18 V ... 32 V
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 85 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Montážny rozmer: Montážny rozmer
- Dodávka: Dodávka
- Typická spotreba prúdu: 0,9 A (max. konfigurácia systému pri 24 V DC)
- Maximálny odber prúdu: 1,81 A (max. konfigurácia systému pri 24 V DC)
- Šírka / Výška / Hĺbka inštalácie: 292 mm / 219 mm / (inštalačný výrez)
- Napájacie napätie: 24 V DC ±20 %
- Rozhrania: 2x USB 2.0; 1x COM (RS-232/422/485)
- MTBF: 50000 h
- Hodiny reálneho času: áno (záložné z batérie)
- Systémové požiadavky: Systémové požiadavky
- Operačný systém: Windows® Embedded Compact 7
- Rozlíšenie obrazovky: 1280 x 800 pixelov (WXGA)
- Procesor: Arm® Cortex®-A9, 800 MHz
- Úložisko dát: Flash eMMC, 8 GB
- Hmotnosť: 2,6 kg
- Displej: Displej
- Typ displeja: 30,7 cm / 12,1" TFT
- Počítačové údaje: Počítačové údaje
- Sloty: 1x microSD
- Dotyková technológia: projektívna kapacitná (PCAP)
- Typ osvetlenia displeja: LED
- Jas: typicky 400 cd/m² (nastaviteľný)
- Farebná paleta: 16,7 milióna farieb
- Uhol čítania vľavo: 88,00°
- Uhol čítania vpravo: 88,00°
- Pozorovací uhol hore: 88,00°
- Pozorovací uhol dole: 88,00°
- Voliteľné rozhrania: bez voliteľného rozhrania
- Sieť: 1 x Ethernet (10/100/1000 Mbps), RJ45
- Používateľský softvér: Visu+
- Runtime systém: Visu+ Runtime
- Životnosť batérie: 5 rokov (typ.)
- Napájanie: 24 V DC ±20 %
- Materiál predného panela: Hliník (prírodný elox)
- Číslo výrobcu
1190420
- Typ
TP 6121-WXPS
- Kategória výrobku
Touch Panel
- Prevedenie
12,1-palcový TFT displej
- Rozhranie
2x USB 2.0
1x COM (RS-232/422/485)
- Displej
áno
- Rozlíšenie
1280 x 800 Pixel
- Prevádzkové napätie
24 V/DC
IP66 (vpredu)
IP20 (zadná strana)
- Obsah
1 ks
- Spôsob montáže
Predná montáž
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3565792 Phoenix Contact 1190420 TP 6121-WXPS Touch Panel
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565792 Phoenix Contact 1190420 TP 6121-WXPS Touch Panel
Popis
Dotykový panel s 30,7 cm / 12,1" TFT displejom (projektívno-kapacitný (PCAP)), 1280 x 800 pixelov (WXGA), 16,7 milióna farieb, Arm® Cortex®-A9, 800 MHz, 2x USB Host 2.0, 1x COM (RS-232/422/485), 1x Ethernet (10/100/1000 MBit/s), RJ45, Windows® Embedded Compact 7 a používateľský softvér: Visu+. (Zbernicový systém: žiadny)
