Phoenix Contact 1719228 svorkovnice pre tlačiarne 6 mm² Pólov 5 zelená 50 ks

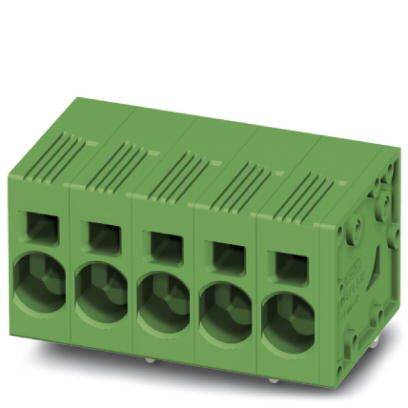

Zelený, päťnásobne modulárny konektor s vertikálnymi otvormi pre elektrické prepojenia.

Ilustračný obrázok

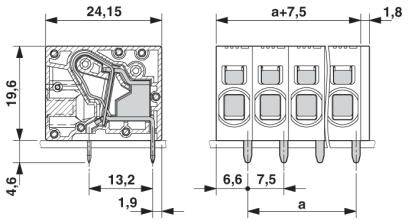

Technický výkres elektrického konektora: zobrazuje rozmery a detaily pripojovacích bodov a otvorov.

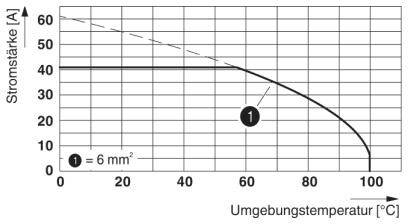

Graf znázorňuje prúd [A] v závislosti od okolitej teploty [°C] pre vodič s prierezom 6 mm². Prúd klesá so stúpajúcou teplotou.

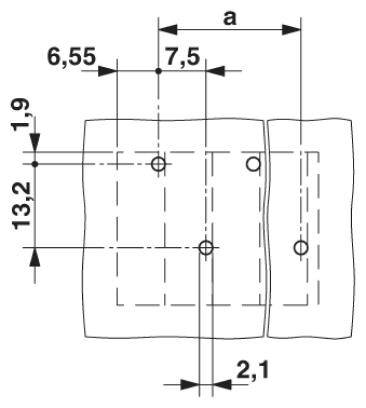

Technický výkres dvoch dosiek s vyvŕtanými otvormi. Vzdialenosti medzi otvormi: 6,55, 7,5, 13,2, 2,1 a 1,9 jednotiek, 'a' neurčené.

1/4

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

7.5 mm

Pólov

Pripojenie

pružinové pripojenie

tlačené

Typ

SPT 5/ 5-H-7,5-ZB

Datasheety: (PDF)

Doručenie: St 29. 7.

12 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (5,50 € / kus)

275,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ montáže: spájkovanie vlnou
Počet pripojení: 5
Povrchová úprava: pocínovaný
Plocha spájkovania kovového povrchu (vrchná vrstva): cín (4 - 8 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 19,6 mm
Dĺžka čapu: 4,6 mm
Rozmery pera: 1,7 x 0,8 mm
Menovité impulzné napätie (III / 3): 8 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 6 mm²

Typ: SPT 5/ 5-H-7,5-ZB

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 7.5 mm

Počet riadkov: 1

Pólov: 5

Dĺžka izolácie (max.): 15 mm

Pripojenie: pružinové pripojenie
tlačené

Menovitý prúd: 41 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 41 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 6 mm²

Pevný prierez (max.): 10 mm²

AWG min.: 24

AWG max.: 8

Materiál kontaktu: zliatina medi, pozinkovaná

Farba: zelená

Číslo výrobcu: 1719228

Obsah: 50 ks

Menovité napätie: 1000 V

Šírka: 39.3 mm

V: 24.2 mm

Dĺžka: 24.15 mm

Na stiahnutie

Datasheet

Datasheet 2209304 Phoenix Contact 1719228 svorkovnice pre tlačiarne 6 mm² Pólov 5 zelená 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209304 Phoenix Contact 1719228 svorkovnice pre tlačiarne 6 mm² Pólov 5 zelená 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Koncový priestor otvorený pevným skrutkovačom umožňuje pohodlné pripojenie vodiča. Neobmedzené schválenie UL 600 V vďaka kompaktnému cikcakovému pripínaniu. Prevádzka a drôtové pripojenie z jedného smeru umožňuje integráciu do prednej časti zariadenia.
