Phoenix Contact 1725380 svorkovnice pre tlačiarne 2.5 mm² Pólov 8 zelená 50 ks

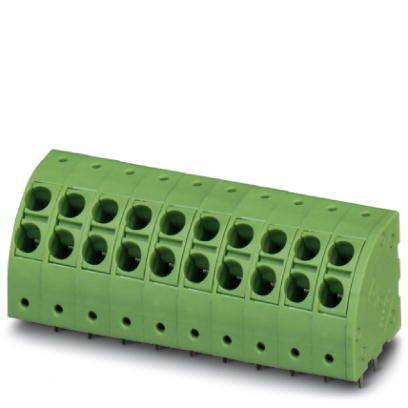

Elektrický svorkovnicový blok v zelenej farbe s viacerými pripojovaciemi svorkami, typicky používaný pre priemyselné elektrické aplikácie.

Ilustračný obrázok

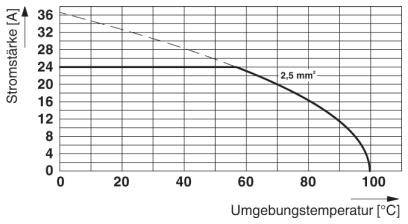

Graf znázorňuje prúdovú silu v ampéroch v závislosti od teploty okolia v stupňoch Celzia pre kábel s prierezom 2,5 mm². Prúd klesá z 30 A na 22 A so zvyšujúcou sa teplotou od 20 °C do 100 °C.

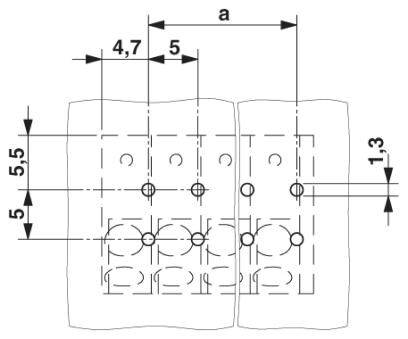

Technický výkres obdĺžnikového komponentu s rozmermi: výška 5, šírka 4,7 a 5,5, vzdialenosť 1,3.

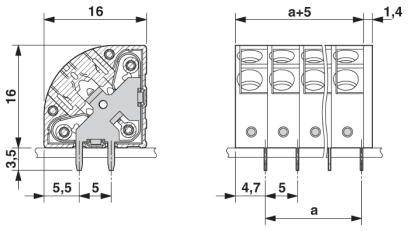

Technický výkres elektronického konektora s podrobnými rozmermi a vzdialenosťami pre presné montážne pokyny.

1/4

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

5 mm

Pólov

Pripojenie

pružinové pripojenie

tlačené

Typ

PTDA 2,5/ 8-5,0

Datasheety: (PDF)

Doručenie: St 5. 8.

54 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (3,90 € / kus)

194,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ montáže: spájkovanie vlnou
Počet pripojení: 16
Povrchová úprava: pocínovaný
Plocha spájkovania kovového povrchu (vrchná vrstva): cín (4 - 8 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 16 mm
Dĺžka čapu: 3,5 mm
Rozmery pera: 1 x 0,4 mm
Menovité impulzné napätie (III / 3): 4 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 2,5 mm²

Typ: PTDA 2,5/ 8-5,0

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 5 mm

Počet riadkov: 1

Pólov: 8

Odolné voči vysokým teplotám: PTDA

Dĺžka izolácie (max.): 10 mm

Pripojenie: pružinové pripojenie
tlačené

Menovitý prúd: 24 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 24 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

AWG min.: 24

AWG max.: 14

Materiál kontaktu: zliatina medi, pozinkovaná

Farba: zelená

Číslo výrobcu: 1725380

Obsah: 50 ks

Menovité napätie: 400 V

Šírka: 40 mm

V: 19.5 mm

Dĺžka: 16 mm

Na stiahnutie

Datasheet

Datasheet 2141014 Phoenix Contact 1725380 svorkovnice pre tlačiarne 2.5 mm² Pólov 8 zelená 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2141014 Phoenix Contact 1725380 svorkovnice pre tlačiarne 2.5 mm² Pólov 8 zelená 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Jednoduché zacyklenie potenciálov - ideálne pre zbernicové aplikácie. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania. Zaoblený dizajn pre individuálny dizajn zariadenia. Dvojité spájkovacie kolíky znižujú mechanické namáhanie spájkovacích bodov.

Tento text bol preložený strojovo.
