Phoenix Contact 1752191 svorkovnice pre tlačiarne 1.5 mm² Pólov 11 zelená 50 ks

Zelený konektor s šiestimi svorkami, typicky používaný pre elektrické zapojenia.

Ilustračný obrázok

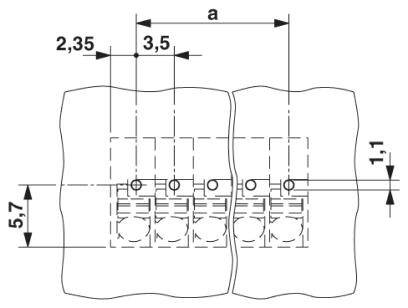

Technický výkres dvoch susedných obdĺžnikových tvarov s kótovanými vzdialenosťami: 'a', '2,35', '3,5', '1,1', '5,7'.

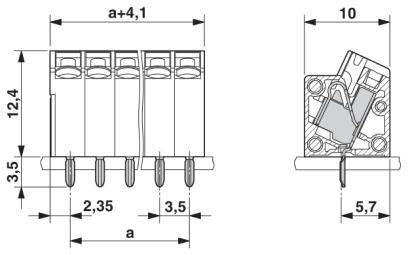

Technický výkres elektrickej zásuvkovej koncovky s rozmermi: výška 12,4 mm, šírka 10 mm, rôzne vzdialenosti a káblové prípoje.

1/3

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

3.5 mm

Pólov

Pripojenie

pružinové pripojenie

tlačené

Typ

SPTA 1/11-3,5

Datasheety: (PDF)

Doručenie: St 29. 7.

19 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (4,00 € / kus)

199,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ montáže: spájkovanie vlnou
Počet spojení: 11
Pripojiteľné: nie
Plocha spájkovania kovového povrchu (vrchná vrstva): cín (4 - 8 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 12,4 mm
Dĺžka čapu: 3,5 mm
Rozmery pera: 0,6 x 1 mm
Menovité impulzné napätie (III / 3): 2,5 kV
Menovitý prierez: 1 mm²

Typ: SPTA 1/11-3,5

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet riadkov: 1

Pólov: 11

Dĺžka izolácie (max.): 8 mm

Pripojenie: pružinové pripojenie
tlačené

Menovitý prúd: 9 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 9 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiál kontaktu: zliatina medi, pozinkovaná

Farba: zelená

Číslo výrobcu: 1752191

Obsah: 50 ks

Menovité napätie: 200 V

Šírka: 39.1 mm

V: 15.9 mm

Dĺžka: 10 mm

Na stiahnutie

Datasheet

Datasheet 2209327 Phoenix Contact 1752191 svorkovnice pre tlačiarne 1.5 mm² Pólov 11 zelená 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209327 Phoenix Contact 1752191 svorkovnice pre tlačiarne 1.5 mm² Pólov 11 zelená 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Uhlové pripojenie umožňuje viac radov na doske plošných spojov. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania.

Tento text bol preložený strojovo.
