Phoenix Contact 1826952 svorkovnice pre tlačiarne 16 mm² Pólov 1 čierna 50 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
svorkovnice pre tlačiarne
Raster (rozteč)
10 mm
Pólov
1
Pripojenie
pružinové pripojenie
tlačené
Typ
SPT 16/ 1-V-10,0 BK
Datasheety: (PDF)
229 Set(y)
Počet (Veľkosť balenia 50 ks)
Celkom (124,99 € / kus)
€
Technické parametre
- Typ montáže: spájkovanie vlnou
- Počet pripojení: 1
- Pripojiteľné: nie
- Kvalita povrchu: žiarovo pocínovaný
- Plocha spájkovania kovového povrchu (horná vrstva): cín (10 - 16 µm Sn)
- Izolačný materiál: PA
- Skupina izolačných materiálov: I.

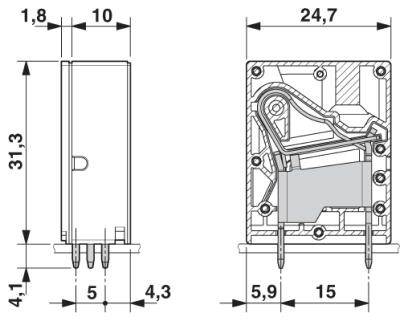

- Konštrukčná výška (výška bez spájkovacieho kolíka): 31,3 mm
- Dĺžka čapu: 4,1 mm
- Rozmery pera: 1,2 x 1 mm
- Menovité impulzné napätie (III / 3): 8 kV
- Frekvencia: 10 - 150 - 10 Hz
- Menovitý prierez: 16 mm²
- Typ
SPT 16/ 1-V-10,0 BK
- Kategória výrobku
svorkovnice pre tlačiarne
- Vlastnosti
s pružinovým spojom PUSH-IN
- Raster (rozteč)
10 mm
- Počet riadkov
1
- Pólov
1
- Dĺžka izolácie (max.)
18 mm
- Pripojenie
pružinové pripojenie
tlačené

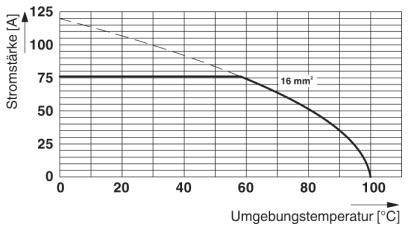

- Menovitý prúd
76 A
- Prierez flexibilné (min.)
0.75 mm²
- Menovitý prúd - filter
76 A
- Prierez pevný (min.)
0.75 mm²
- Flexibilné priemer (max.)
16 mm²
- Pevný prierez (max.)
16 mm²
- AWG min.
20
- AWG max.
4
- Materiál kontaktu
zliatina medi, pozinkovaná
- Farba
čierna
- Číslo výrobcu
1826952
- Obsah
50 ks
- Menovité napätie
1000 V
- Šírka
11.8 mm
- V
35.4 mm
- Dĺžka
29 mm
Na stiahnutie
Datasheet
Datasheet 2209452 Phoenix Contact 1826952 svorkovnice pre tlačiarne 16 mm² Pólov 1 čierna 50 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2209452 Phoenix Contact 1826952 svorkovnice pre tlačiarne 16 mm² Pólov 1 čierna 50 ks
Popis
Svorka dosky plošných spojov, menovitý prúd: 76 A, menovité napätie: 1000 V, rozteč: 10 mm, počet pólov: 1, typ pripojenia: Pružinové pripojenie push-in, montáž: spájkovanie vlnou, smer pripojenia vodič / doska: 90 °, farba: čierna
