Phoenix Contact 1832661 svorkovnice pre tlačiarne 4 mm² Pólov 3 zelená 50 ks

Zelená, trojpólová svorkovnica so skrutkovým pripojením na montáž na dosku plošných spojov, vhodná pre elektrické prepojenia.

Ilustračný obrázok

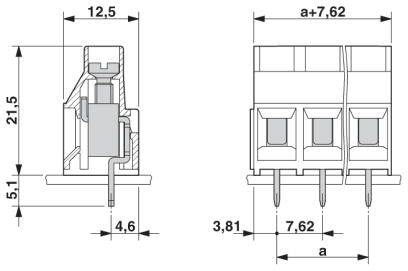

Technický výkres dvojpólového konektora s rozmermi: výška 21,5 mm, šírka 12,5 mm, body pripojenia vzdialené 3,81 mm od seba.

Technický výkres dvoch vedľa seba ležiacich obdĺžnikov s rozmermi: šírka '7,62', výška '4,6' a vzdialenosti 'a', '3,81' a '1,3'.

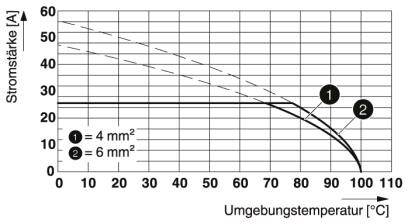

Diagram znázorňuje súvislosť medzi okolitou teplotou a intenzitou prúdu. Dve krivky: '4 mm²' a '6 mm²', ktoré pri vyššej teplote klesajú.

1/4

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

7.62 mm

Pólov

Pripojenie

skrutkovací

tlačené

Typ

MKDS 5/ 3-7,62 SZS

Datasheety: (PDF)

Doručenie: St 29. 7.

30 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (2,10 € / kus)

104,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Závit skrutky: M3
Typ montáže: spájkovanie vlnou
Počet pripojení: 3
Pripojiteľné: áno
Uťahovací moment: 0,5 Nm ... Krútiaci moment 0,6 Nm
Povrchová úprava: pocínovaný
Plocha spájkovania kovového povrchu (vrchná vrstva): cín (4 - 8 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 21,5 mm
Dĺžka čapu: 5,1 mm
Rozmery pera: 0,9 x 0,9 mm
Menovité impulzné napätie (III / 3): 6 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 4 mm²

Typ: MKDS 5/ 3-7,62 SZS

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 7.62 mm

Počet riadkov: 1

Pólov: 3

Dĺžka izolácie (max.): 8 mm

Pripojenie: skrutkovací
tlačené

Menovitý prúd: 32 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 32 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 4 mm²

Pevný prierez (max.): 6 mm²

AWG min.: 24

AWG max.: 10

Materiál kontaktu: zliatina medi, pozinkovaná

Farba: zelená

Číslo výrobcu: 1832661

Obsah: 50 ks

Menovité napätie: 630 V

Šírka: 22.86 mm

V: 26.6 mm

Dĺžka: 12.5 mm

Na stiahnutie

Datasheet

Datasheet 2209462 Phoenix Contact 1832661 svorkovnice pre tlačiarne 4 mm² Pólov 3 zelená 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209462 Phoenix Contact 1832661 svorkovnice pre tlačiarne 4 mm² Pólov 3 zelená 50 ks

Popis

Svorka dosky plošných spojov, nominálny prúd: 32 A, menovité napätie: 630 V, rozteč: 7,62 mm, počet pólov: 3, typ pripojenia: skrutkové spojenie s napínacou objímkou, zostava: spájkovanie vlnou, smer pripojenia vodič / doska: 0 °, farba : zelená. Článok môže byť zarovnaný s rôznym počtom pólov!

Tento text bol preložený strojovo.
