Phoenix Contact 1841490 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 100 ks Piece

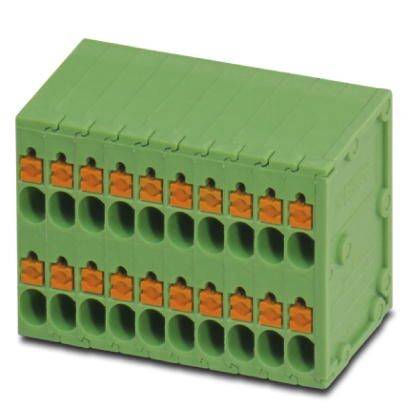

Zelený, viacradový elektrický pripojovací blok s oranžovými svorkami, používaný na prepojenie elektrických vodičov.

Ilustračný obrázok

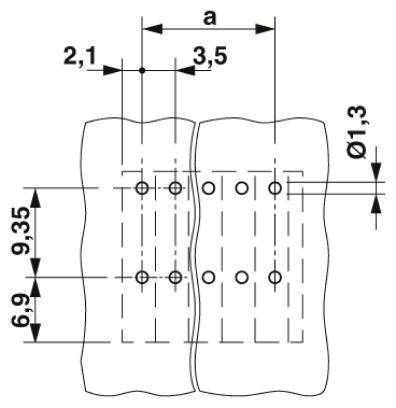

Technický výkres dvoch vlnitých dosiek s rozmermi. Priemer otvorov: Ø1,3, vzdialenosti: 2,1, 3,5, 6,9, 9,35.

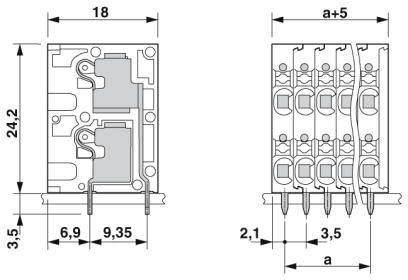

'Technický výkres elektrického konektora s presnými rozmermi v milimetroch pre šírku, výšku a vzdialenosti pinov.'

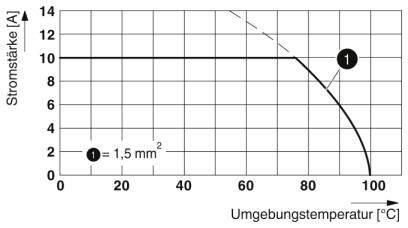

Graf znázorňuje vzťah medzi prúdom (A) a okolitou teplotou (°C) pre 1,5 mm² kábel. Prúd klesá od 80°C.

1/4

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

3.5 mm

Počet kontaktov v rade

Pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (1,65 € / kus)

164,99 €

s DPH

Doprava zadarmo

Už len 1 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Svorka na DPS

Obsah 100 ks

Technické parametre

Typ montáže: spájkovanie vlnou
Počet pripojení: 4
Povrchová úprava: pocínovaný
Plocha spájkovania kovového povrchu (horná vrstva): cín (5 - 7 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 24,2 mm
Dĺžka čapu: 3,5 mm
Rozmery pera: 0,6 x 1 mm
Menovité impulzné napätie (III / 3): 2,5 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 1,5 mm²

Druh obalu: Piece

Typ: SPTD 1,5/ 2-H-3,5

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet riadkov: 2

Počet kontaktov v rade: 2

Pólov: 2

Dĺžka izolácie (max.): 8 mm

Pripojenie: pružinové pripojenie
tlačené

Menovitý prúd: 10 A

Prierez flexibilné (min.): 0.14 mm²

Menovitý prúd - filter: 10 A

Prierez pevný (min.): 0.14 mm²

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: zliatina medi, pozinkovaná

Materiál puzdra: polyamid

Farba: zelená

Číslo výrobcu: 1841490

Obsah: 100 ks

Menovité napätie: 200 V

Šírka: 12 mm

V: 24.2 mm

Dĺžka: 18 mm

Na stiahnutie

Datasheet

Datasheet 2209465 Phoenix Contact 1841490 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 100 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209465 Phoenix Contact 1841490 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 100 ks Piece

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Pripojenie vodiča v niekoľkých poschodiach umožňuje vyššiu hustotu kontaktu. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania.

Tento text bol preložený strojovo.
