Phoenix Contact 1861933 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 210 ks

Zelený elektrický konektor s viacerými vývodmi a oranžovými páčkami, vhodný pre montáž na dosku plošných spojov.

Ilustračný obrázok

Technický výkres konektora s rozmermi: šírka 'a', výška 10,6 mm, hĺbka 11 mm, vzdialenosť kontaktov 3,5 mm.

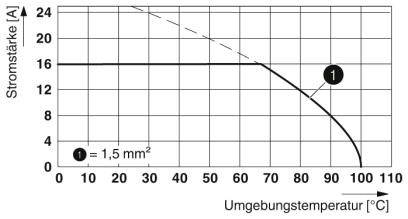

Diagram znázorňuje elektrickú prúdovú intenzitu v ampéroch v závislosti od teploty okolia v stupňoch Celzia. Krivka klesá medzi 0°C a 100°C. Označenie pri 1,5 mm².

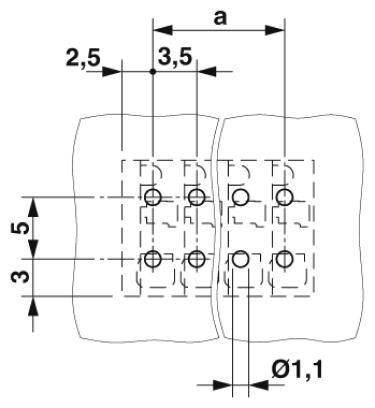

Technický výkres dvoch susediacich dierovaných dosiek s rozmermi: vzdialenosť medzi otvormi 2,5 a 3,5 mm, priemer otvorov 1,1 mm.

1/4

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

3.5 mm

Pólov

Pripojenie

pružinové pripojenie

tlačené

Typ

SPTAF 1/ 2-3,5-IL

Datasheety: (PDF)

Doručenie: St 29. 7.

133 Set(y)

Počet (Veľkosť balenia 210 ks)

Set(y)

Celkom (0,60 € / kus)

124,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ montáže: spájkovanie vlnou
Počet pripojení: 2
Kvalita povrchu: žiarovo pocínovaný
Plocha spájkovania kovového povrchu (vrchná vrstva): cín (2 - 4 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 8 mm
Dĺžka čapu: 2,6 mm
Rozmery pera: 0,75 x 0,3 mm
Menovité impulzné napätie (III / 3): 2,5 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 1,5 mm²

Typ: SPTAF 1/ 2-3,5-IL

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet riadkov: 1

Pólov: 2

Dĺžka izolácie (max.): 8 mm

Pripojenie: pružinové pripojenie
tlačené

Menovitý prúd: 16 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 16 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiál kontaktu: zliatina medi, pozinkovaná

Farba: zelená

Číslo výrobcu: 1861933

Obsah: 210 ks

Menovité napätie: 160 V

Šírka: 8.5 mm

V: 10.6 mm

Dĺžka: 11 mm

Na stiahnutie

Datasheet

Datasheet 2209486 Phoenix Contact 1861933 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 210 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209486 Phoenix Contact 1861933 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 210 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Malá veľkosť komponentov pre aplikácie kritické pre priestor. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania.
