Phoenix Contact 1862039 svorkovnice pre tlačiarne 1.5 mm² Pólov 12 zelená 80 ks

Zelená elektrická svorkovnica s ôsmimi konektormi a oranžovými tlačidlami, určená pre použitie v elektronických zariadeniach.

Ilustračný obrázok

Graf znázorňuje prúdovú intenzitu v závislosti od teploty okolia pre kábel s prierezom 1,5 mm²: maximálne 24A pri 0°C, pokles na 10A pri 100°C.

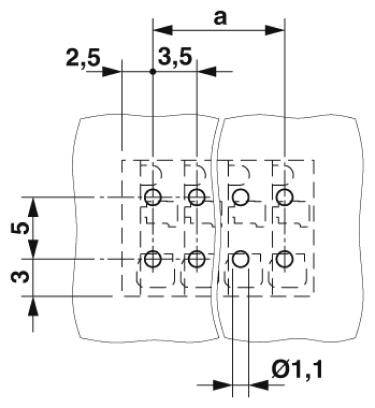

Technický výkres diery so rozmermi: Kruhový otvor Ø1,1; horizontálna vzdialenosť 3,5; vertikálna vzdialenosť 2,5; štvorcové usporiadanie.

Technický výkres päťpólovej elektrickej zásuvky. Vľavo: Pohľad spredu so šírkovými rozmermi. Vpravo: Pohľad z boku s výškovými a hĺbkovými rozmermi.

1/4

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

3.5 mm

Počet kontaktov v rade

Pólov

Pripojenie

pružinové pripojenie

tlačené

Datasheety: (PDF)

Doručenie: St 23. 9.

3 Set(y)

Počet (Veľkosť balenia 80 ks)

Set(y)

Celkom (3,31 € / kus)

265,00 €

s DPH

Doprava zadarmo

Už len 3 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Svorka na DPS

Obsah 80 ks

Technické parametre

Typ montáže: spájkovanie vlnou
Počet pripojení: 12
Kvalita povrchu: žiarovo pocínovaný
Plocha spájkovania kovového povrchu (vrchná vrstva): cín (2 - 4 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 8 mm
Dĺžka čapu: 2,6 mm
Rozmery pera: 0,75 x 0,3 mm
Menovité impulzné napätie (III / 3): 2,5 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 1,5 mm²

Typ: SPTAF 1/12-3,5-IL

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet riadkov: 1

Počet kontaktov v rade: 12

Pólov: 12

Dĺžka izolácie (max.): 8 mm

Pripojenie: pružinové pripojenie
tlačené

Menovitý prúd: 16 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 16 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiál kontaktu: zliatina medi, pozinkovaná

Materiál puzdra: PA

Farba: zelená

Číslo výrobcu: 1862039

Obsah: 80 ks

Menovité napätie: 160 V

Šírka: 43.5 mm

V: 10.6 mm

Dĺžka: 11 mm

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Typ

Počet kontaktov v rade

Pripojenie

Pólov

Počet riadkov

Druh obalu

Raster (rozteč)

Phoenix Contact 1017492 svorkovnice pre tlačiarne 2.5 mm² Pólov 3 zelená 50 ks Piece

Objednávacie číslo:2208956

24 A

TDPT 2,5/ 3-SC-5,08

skrutkovacítlačené

Piece

5.08 mm

Phoenix Contact 1017493 svorkovnice pre tlačiarne 2.5 mm² Pólov 4 zelená 50 ks Piece

Objednávacie číslo:2208957

24 A

TDPT 2,5/ 4-SC-5,08

skrutkovacítlačené

Piece

5.08 mm

Phoenix Contact 1017495 svorkovnice pre tlačiarne 2.5 mm² Pólov 6 zelená 50 ks Piece

Objednávacie číslo:2208958

24 A

TDPT 2,5/ 6-SC-5,08

skrutkovacítlačené

Piece

5.08 mm

Phoenix Contact 1017504 svorkovnice pre tlačiarne 4 mm² Pólov 3 zelená 50 ks Piece

Objednávacie číslo:2208959

32 A

TDPT 2,5/ 3-SP-5,08

pružinové pripojenietlačené

Piece

5.08 mm

Phoenix Contact 1017506 svorkovnice pre tlačiarne 4 mm² Pólov 5 zelená 50 ks

Objednávacie číslo:2208960

32 A

TDPT 2,5/ 5-SP-5,08

pružinové pripojenietlačené

5.08 mm

Phoenix Contact 1017507 svorkovnice pre tlačiarne 4 mm² Pólov 6 zelená 50 ks Piece

Objednávacie číslo:2208961

32 A

TDPT 2,5/ 6-SP-5,08

pružinové pripojenietlačené

Piece

5.08 mm

Phoenix Contact 1017519 svorkovnice pre tlačiarne 6 mm² Pólov 6 zelená 50 ks Piece

Objednávacie číslo:2208962

41 A

TDPT 4/ 6-SC-6,35-ZB

skrutkovacítlačené

Piece

6.35 mm

Phoenix Contact 1017530 svorkovnice pre tlačiarne 16 mm² Pólov 6 zelená 50 ks Piece

Objednávacie číslo:2208963

76 A

TDPT 16/ 6-SC-10,16-ZB

skrutkovacítlačené

Piece

10.16 mm

Phoenix Contact 1700354 svorkovnice pre tlačiarne 2.5 mm² Pólov 5 zelená 20 ks Piece

Objednávacie číslo:2209278

24 A

FRONT 2,5-V/SA 5/ 5

skrutkovacítlačené

Piece

5 mm

Phoenix Contact 1703651 svorkovnice pre tlačiarne 2.5 mm² Pólov 6 zelená 50 ks Piece

Objednávacie číslo:2209281

24 A

ZFKDSA 2,5-5,08- 6

pružinová svorkatlačené

Piece

5.08 mm

Na stiahnutie

Datasheet

Datasheet 2209493 Phoenix Contact 1862039 svorkovnice pre tlačiarne 1.5 mm² Pólov 12 zelená 80 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209493 Phoenix Contact 1862039 svorkovnice pre tlačiarne 1.5 mm² Pólov 12 zelená 80 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Malá veľkosť komponentov pre aplikácie kritické pre priestor. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania.
