Phoenix Contact 1862042 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 195 ks

Zelená svorka s piatimi žltými pákami, vhodná pre dosky plošných spojov. Slúži na bezpečné prepojenie elektrických vodičov.

Ilustračný obrázok

Technický výkres elektrického konektora s rozmermi. Vľavo pohľad z boku a hore pohľad zhora. Rozmery v milimetroch.

Technický výkres dvoch súčiastok s rastrom otvorov. Vzdialenosti: horizontálne 3,5 mm, vertikálne 2,5 mm. Priemer otvorov 1,1 mm.

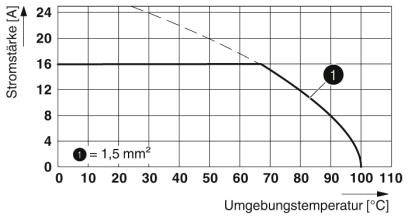

Graf znázorňuje intenzitu prúdu v závislosti od teploty prostredia pre 1,5 mm² kábel. Intenzita prúdu klesá so zvyšujúcou sa teplotou.

1/4

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

3.5 mm

Pólov

Pripojenie

pružinové pripojenie

tlačené

Typ

SPTAF 1/ 2-3,5-EL

Datasheety: (PDF)

Doručenie: St 29. 7.

13 Set(y)

Počet (Veľkosť balenia 195 ks)

Set(y)

Celkom (0,62 € / kus)

119,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ montáže: spájkovanie vlnou
Počet pripojení: 2
Kvalita povrchu: žiarovo pocínovaný
Plocha spájkovania kovového povrchu (vrchná vrstva): cín (2 - 4 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 10,2 mm
Dĺžka čapu: 2,6 mm
Rozmery pera: 0,75 x 0,3 mm
Menovité impulzné napätie (III / 3): 2,5 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 1,5 mm²

Typ: SPTAF 1/ 2-3,5-EL

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet riadkov: 1

Pólov: 2

Dĺžka izolácie (max.): 8 mm

Pripojenie: pružinové pripojenie
tlačené

Menovitý prúd: 16 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 16 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Materiál kontaktu: zliatina medi, pozinkovaná

Farba: zelená

Číslo výrobcu: 1862042

Obsah: 195 ks

Menovité napätie: 160 V

Šírka: 8.5 mm

V: 12.8 mm

Dĺžka: 11 mm

Na stiahnutie

Datasheet

Datasheet 2209494 Phoenix Contact 1862042 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 195 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209494 Phoenix Contact 1862042 svorkovnice pre tlačiarne 1.5 mm² Pólov 2 zelená 195 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Odblokovacie tlačidlo ovládané prstom pre vysokú jednoduchosť použitia. Malá veľkosť komponentov pre aplikácie kritické pre priestor. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania.

Tento text bol preložený strojovo.
