Phoenix Contact 1864325 svorkovnice pre tlačiarne 1 mm² Pólov 6 zelená 65 ks

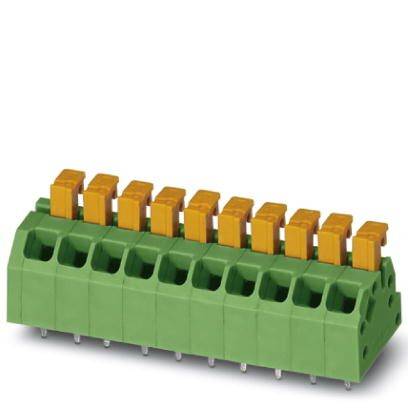

Viacpólová zelená svorkovnica dosky plošných spojov so žltými ovládacími pákami na bielom pozadí.

Ilustračný obrázok

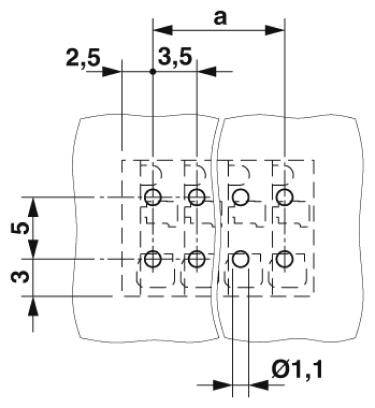

Technický výkres - detail: Usporiadanie otvorov v mriežke, vzdialenosti 3,5 mm horizontálne, 2,5 mm vertikálne, priemer 1,1 mm.

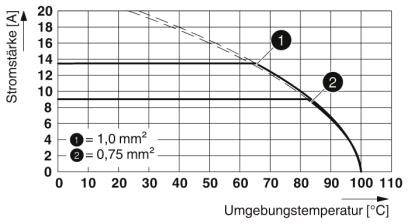

Graf znázorňuje elektrickú prúdovú záťaž v závislosti od okolitej teploty. Dve krivky: vodič s prierezom 1 mm² má vyššiu prúdovú zaťažiteľnosť ako vodič s prierezom 0,75 mm², pričom prúdová zaťažiteľnosť klesá so zvyšujúcou sa teplotou.

1/3

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

3.5 mm

Pólov

Pripojenie

pružinové pripojenie

tlačené

Typ

SPTAF 1/ 6-3,5-LL

Datasheety: (PDF)

Doručenie: St 29. 7.

27 Set(y)

Počet (Veľkosť balenia 65 ks)

Set(y)

Celkom (2,00 € / kus)

129,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ montáže: spájkovanie vlnou
Počet pripojení: 6
Kvalita povrchu: žiarovo pocínovaný
Plocha spájkovania kovového povrchu (vrchná vrstva): cín (2 - 4 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 10,9 mm
Dĺžka čapu: 2,6 mm
Rozmery pera: 0,75 x 0,3 mm
Menovité impulzné napätie (III / 3): 2,5 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 1 mm²

Typ: SPTAF 1/ 6-3,5-LL

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet riadkov: 1

Pólov: 6

Dĺžka izolácie (max.): 8 mm

Pripojenie: pružinové pripojenie
tlačené

Menovitý prúd: 13.5 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 13.5 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 1 mm²

Pevný prierez (max.): 0.75 mm²

AWG min.: 24

AWG max.: 18

Materiál kontaktu: zliatina medi, pozinkovaná

Farba: zelená

Číslo výrobcu: 1864325

Obsah: 65 ks

Menovité napätie: 160 V

Šírka: 22.5 mm

V: 13.5 mm

Dĺžka: 11 mm

Na stiahnutie

Datasheet

Datasheet 2209502 Phoenix Contact 1864325 svorkovnice pre tlačiarne 1 mm² Pólov 6 zelená 65 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209502 Phoenix Contact 1864325 svorkovnice pre tlačiarne 1 mm² Pólov 6 zelená 65 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Prstom ovládateľné a fixovateľné uvoľňovacie tlačidlo pre vysokú jednoduchosť použitia. Malá veľkosť komponentov pre aplikácie kritické pre priestor. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania.

Tento text bol preložený strojovo.
