Phoenix Contact 1935242 PCB terminál zelená 100 ks

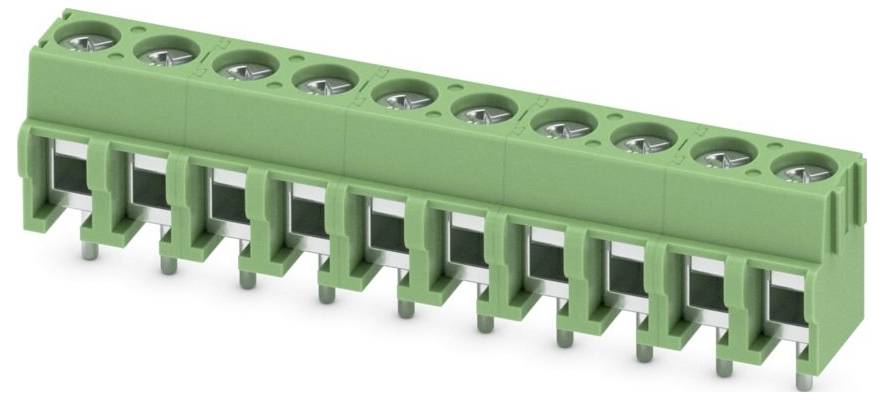

Zelená, 10-pozičná PCB svorkovnica s skrutkovacími konektormi, používaná na elektrické vedenia na obvodoch.

Ilustračný obrázok

Kategória výrobku

PCB terminál

Raster (rozteč)

5 mm

Počet kontaktov v rade

Typ

PT 1,5/10-5,0-H

Počet riadkov

Datasheety: (PDF)

Doručenie: Po 14. 9.

18 Set(y)

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (2,05 € / kus)

204,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Pripojiteľný prierez vodiča (pevný): 0,2 – 2,5 mm²
Prierez pripojovateľného vodiča, jemne lanko s dutinkou: 0,25 – 1,5 mm²
Pripojiteľný prierez vodiča, jemne lanko, bez dutinky: 0,2 – 2,5 mm²
Pripojiteľný prierez vodiča (viacžilový): 0,2 – 0,75 mm²
Typ pripojenia vodiča: Skrutkové pripojenie
Typ pripojenia DPS: Spájkované pripojenie
Počet elektrických pripojení: 10
Počet poschodí: 1
Typ páskovania: Kartón (pre SMD)
Typ montáže DPS: Pripojovací kontakt
Spôsob upevnenia: spájkovanie
Menovité impulzné napätie: 4 kV
Menovitý prúd In: 17,5 A
Prevádzková teplota: -40-100 °C
Trieda horľavosti izolačného materiálu podľa UL94: V0
Priemer pripojovacieho kolíka: 1,3 mm
Dĺžka kolíka: 3,5 mm
Rozstup konektorov: 5 mm
Stupeň znečistenia: 2
Materiál pripojovacej plochy: Cín
Materiál izolačného telesa: iný
Kategória prepätia: III

Typ: PT 1,5/10-5,0-H

Kategória výrobku: PCB terminál

Raster (rozteč): 5 mm

Počet riadkov: 1

Počet kontaktov v rade: 10

Menovitý prúd: 17.5 A

Menovitý prúd - filter: 17.5 A

Farba: zelená

Číslo výrobcu: 1935242

Obsah: 100 ks

V: 14.8 mm

Farba púzdra: zelená

Menovité napätie: 400 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3577959 Phoenix Contact 1935242 PCB terminál zelená 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3577959 Phoenix Contact 1935242 PCB terminál zelená 100 ks

Popis

Svorkovnica pre dosku plošných spojov, menovitý prúd: 17,5 A, menovité napätie (III/2): 400 V, menovitý prierez: 1,5 mm², počet potenciálov: 10, počet radov: 1, počet pólov na rad: 10, produktová rada: PT 1,5/..-H, rozstup: 5 mm, typ pripojenia: skrutková svorka s ochrannou sponou vodiča, montáž: vlnové spájkovanie, smer pripojenia vodič/doska plošných spojov: 0°, farba: zelená, rozloženie pinov: lineárne osadenie pinov, dĺžka pinov [P]: 3,5 mm, počet spájkovacích pinov na potenciál: 1, balenie: zabalené v kartónovej krabici

Tento text bol preložený strojovo.
