Phoenix Contact 1984714 svorkovnice pre tlačiarne 1.5 mm² Pólov 12 zelená 50 ks

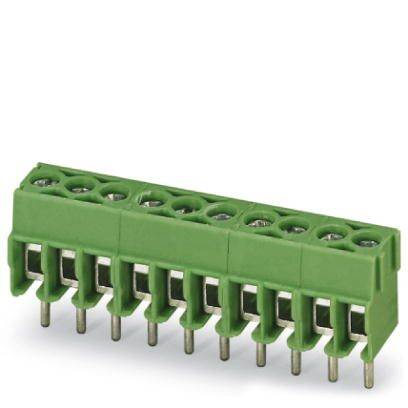

Zelený konektor pre dosky plošných spojov, s 10 kolíkmi a skrutkovými svorkami hore, používaný na bezpečné pripojenie elektrických vodičov.

Ilustračný obrázok

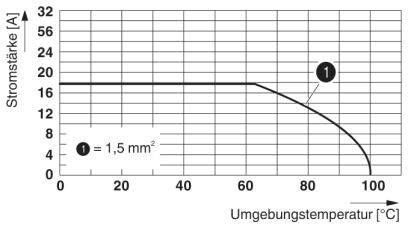

Graf znázorňuje prúd v závislosti od okolitej teploty pre kábel s prierezom 1,5 mm². Prúd klesá od 25 °C.

Technický výkres dvoch komponentov s rozmermi: šírka 3,5, výšky 1,75 a 1,2, vzdialenosť 'a' nie je špecifikovaná.

1/3

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

3.5 mm

Pólov

Pripojenie

skrutkovací

tlačené

Typ

PT 1,5/12-3,5-H

Datasheety: (PDF)

Doručenie: Št 13. 8.

130 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (2,70 € / kus)

134,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Svorka na DPS

Obsah 50 ks

Technické parametre

Závit skrutky: M2
Typ montáže: spájkovanie vlnou
Počet pripojení: 12
Pripojiteľné: nie
Uťahovací moment: 0,22 Nm ... Krútiaci moment 0,25 Nm
Povrchová úprava: pocínovaný
Plocha spájkovania kovového povrchu (horná vrstva): cín (3 - 12 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 9,15 mm
Dĺžka čapu: 4,5 mm
Rozmery čapu: ø 0,9 mm
Menovité impulzné napätie (III / 3): 2,5 kV
Menovitý prierez: 1,5 mm²

Typ: PT 1,5/12-3,5-H

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s strmeňom na ochranu vodiča

Raster (rozteč): 3.5 mm

Počet riadkov: 1

Pólov: 12

Dĺžka izolácie (max.): 5 mm

Pripojenie: skrutkovací
tlačené

Menovitý prúd: 17.5 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 17.5 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: zliatina medi, pozinkovaná

Farba: zelená

Číslo výrobcu: 1984714

Obsah: 50 ks

Menovité napätie: 200 V

Šírka: 42 mm

V: 13.65 mm

Dĺžka: 7.55 mm

Na stiahnutie

Datasheet

Datasheet 2209566 Phoenix Contact 1984714 svorkovnice pre tlačiarne 1.5 mm² Pólov 12 zelená 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209566 Phoenix Contact 1984714 svorkovnice pre tlačiarne 1.5 mm² Pólov 12 zelená 50 ks

Popis

Známy princíp pripojenia umožňuje použitie na celom svete. Nízke zahrievanie vďaka najvyššej kontaktnej sile. Veľká upínacia kapacita vďaka obdĺžnikovému upínaciemu priestoru. Umožňuje pripojenie dvoch vodičov. Bočná západka umožňuje individuálne zostavenie rôzneho počtu pólov.

Tento text bol preložený strojovo.
