Phoenix Contact 1984808 svorkovnice pre tlačiarne 1.5 mm² Pólov 6 zelená 100 ks

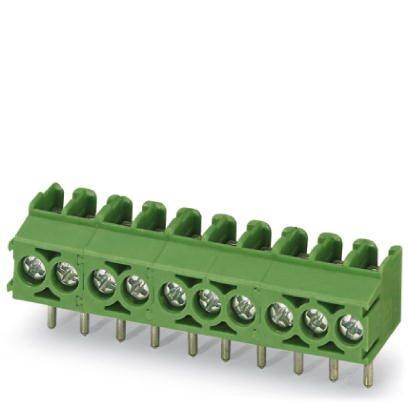

Zelená elektrická svorkovnica s ôsmimi kontaktmi a skrutkovými svorkami na upevnenie vodičov, vhodná pre elektrické pripojenie.

Ilustračný obrázok

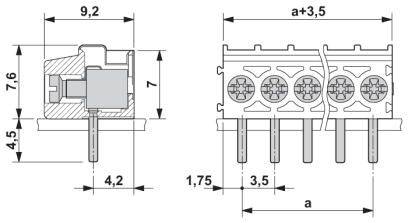

Technický výkres konektora s rozmermi: šírka 9,2 mm, výška 7,6 mm, hĺbka 4,2 mm. Detailný pohľad zobrazuje internú štruktúru.

'Diagram znázorňuje prúd v závislosti od okolitej teploty. Línia pre 1,5 mm² klesá pri teplotách nad 80 °C. Osi: Prúd (A), Teplota (°C).'

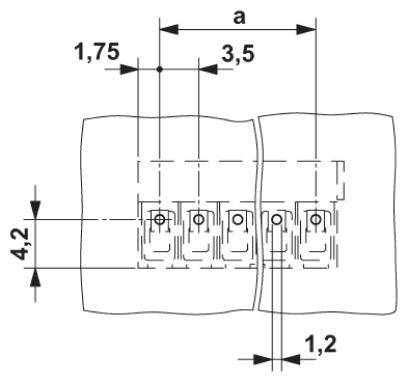

Technický výkres zástrčky, zobrazuje rozmery: šírka 1,75 mm, vzdialenosť 3,5 mm, výška 4,2 mm, základná výška 1,2 mm.

1/4

Ilustračný obrázok

Kategória výrobku

svorkovnice pre tlačiarne

Raster (rozteč)

3.5 mm

Počet kontaktov v rade

Pólov

Pripojenie

skrutkovací

tlačené

Datasheety: (PDF)

Doručenie: St 29. 7.

7 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (1,60 € / kus)

159,99 €

s DPH

Doprava zadarmo

Už len 7 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Svorka na DPS

Obsah 100 ks

Technické parametre

Závit skrutky: M2
Typ montáže: spájkovanie vlnou
Počet pripojení: 6
Pripojiteľné: nie
Uťahovací moment: 0,22 Nm ... Krútiaci moment 0,25 Nm
Povrchová úprava: pocínovaný
Plocha spájkovania kovového povrchu (horná vrstva): cín (3 - 12 µm Sn)
Izolačný materiál: PA
Skupina izolačných materiálov: I.
Konštrukčná výška (výška bez spájkovacieho kolíka): 7,55 mm
Dĺžka čapu: 4,5 mm
Rozmery čapu: ø 0,9 mm
Menovité impulzné napätie (III / 3): 2,5 kV
Frekvencia: 10 - 150 - 10 Hz
Menovitý prierez: 1,5 mm²

Typ: PT 1,5/ 6-3,5-V

Kategória výrobku: svorkovnice pre tlačiarne

Vlastnosti: s strmeňom na ochranu vodiča

Raster (rozteč): 3.5 mm

Počet riadkov: 1

Počet kontaktov v rade: 6

Pólov: 6

Dĺžka izolácie (max.): 5 mm

Pripojenie: skrutkovací
tlačené

Menovitý prúd: 17.5 A

Prierez flexibilné (min.): 0.2 mm²

Menovitý prúd - filter: 17.5 A

Prierez pevný (min.): 0.2 mm²

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiál kontaktu: zliatina medi, pozinkovaná

Materiál puzdra: polyamid

Farba: zelená

Číslo výrobcu: 1984808

Obsah: 100 ks

Menovité napätie: 200 V

Šírka: 21 mm

V: 12.05 mm

Dĺžka: 9.15 mm

Na stiahnutie

Datasheet

Datasheet 2209569 Phoenix Contact 1984808 svorkovnice pre tlačiarne 1.5 mm² Pólov 6 zelená 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209569 Phoenix Contact 1984808 svorkovnice pre tlačiarne 1.5 mm² Pólov 6 zelená 100 ks

Popis

Známy princíp pripojenia umožňuje použitie na celom svete. Nízke zahrievanie vďaka najvyššej kontaktnej sile. Veľká upínacia kapacita vďaka obdĺžnikovému upínaciemu priestoru. Umožňuje pripojenie dvoch vodičov. Bočná západka umožňuje individuálne zostavenie rôzneho počtu pólov.
