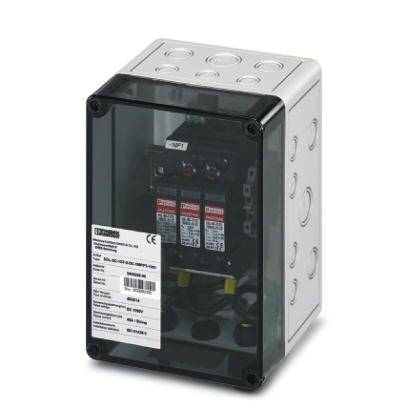

Sivý, obdĺžnikový elektrický rozvádzač s priehľadným predným krytom zobrazuje tri poistky a štítok s technickými údajmi.

Ilustračný obrázok

Sivý, obdĺžnikový elektrický rozvádzač s priehľadným predným krytom zobrazuje tri poistky a štítok s technickými údajmi.

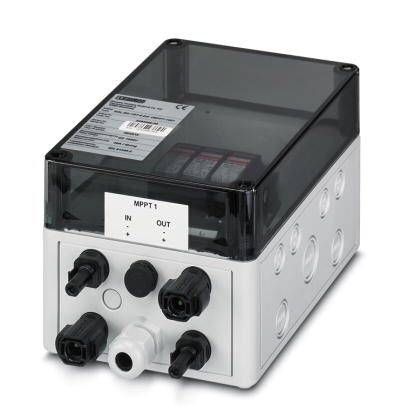

Obdĺžnikový elektrický rozvodný box s viacerými prípojkami, priehľadným krytom a štítkom 'IN - OUT'.

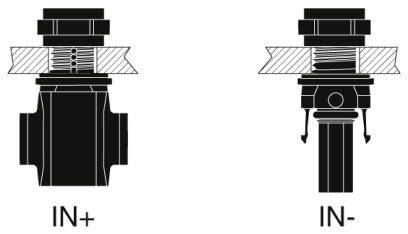

Dve usporiadania ventilov, vľavo 'IN+', vpravo 'IN-'. Obe zobrazujú rôzne smerové šípky na znázornenie prúdenia.

Symbol uzemnenia so žlto-zeleným pruhovaným vzorom a troma vertikálnymi sivými obdĺžnikmi. Pod ním je symbol uzemnenia.

Symbol uzemnenia: Žlto-zelený pruhovaný obdĺžnik s troma sivými oblasťami v strede a symbolom uzemnenia pod ním.

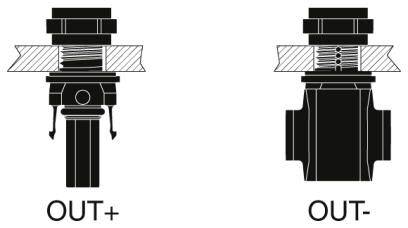

Graf dvoch ventilov: Vľavo 'OUT+' zobrazuje šípky indikujúce tok. Vpravo 'OUT-' zobrazuje uzavretý ventil bez šípok.

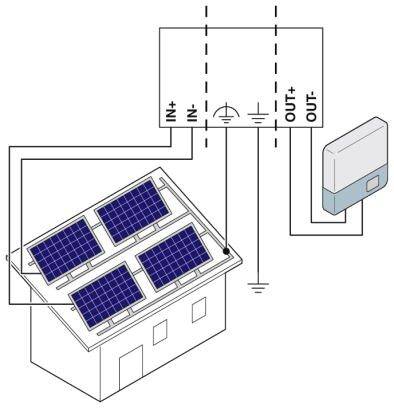

Ilustrácia zobrazuje dom so štyrmi solárnymi modulmi na streche, ktoré sú prepojené s meničom. Vľavo 'IN+', 'IN-', vpravo 'OUT+', 'OUT-'.

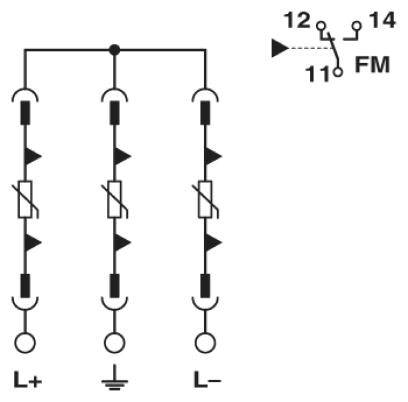

Diagram elektrického obvodu s tromi paralelne zapojenými vodičmi. Vpravo symbol reléovej schémy so svorkami.

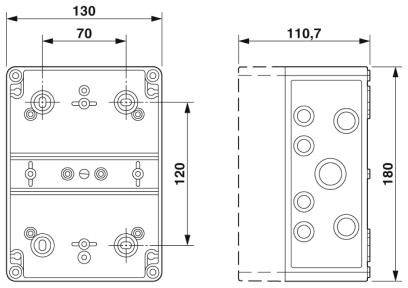

Výkres obdĺžnikového púzdra s rozmermi: šírka 130 mm, výška 180 mm. Rôzne otvory a upevňovacie body sú vyznačené.

1/9

Ilustračný obrázok

Phoenix Contact

Datasheety: (PDF)

European union

Okamžité doručenie: Ut 6. 10.

6 Ks

Počet

Ks

Celkom (121,94 € / kus)

121,94 €

bez DPH.

Doprava zadarmo

Už len 6 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP65
Teplota okolia (prevádzka): -20 ° C - +55 ° C
Kryt / dvere materiálu: polykarbonát (priehľadný)
Počet vstupov reťazca: 1
Prúd na reťazec: 40 A.
Počet výstupov: 1 (na sledovač MPP)
Počet podporovaných sledovačov MPP: 1
Typ káblového vstupu: SUNCLIX
Prierez kábla pre vstup na strunu: 2,5 mm² - 6 mm²
Výstup prierezu kábla: 2,5 mm² - 6 mm²

Rozmer.: (š x v x h) 130 x 180 x 111 mm

Hmotnosť: 1.3740

Obsah: 1 ks

Šírka: 130 mm

V: 180 mm

Hĺbka: 111 mm

Systémové napätie: 1000 V

UKCA: áno

Na stiahnutie

Datasheet

European union

Datasheet 2209743 Phoenix Contact 2403338 SOL-SC-1ST-0-DC-1MPPT-2001

Datasheet 2209743 Phoenix Contact 2403338 SOL-SC-1ST-0-DC-1MPPT-2001

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209743 Phoenix Contact 2403338 SOL-SC-1ST-0-DC-1MPPT-2001

Popis

Štandardne vyhovujúca kombinácia rozvádzačov vďaka použitiu DIN EN 61439.
