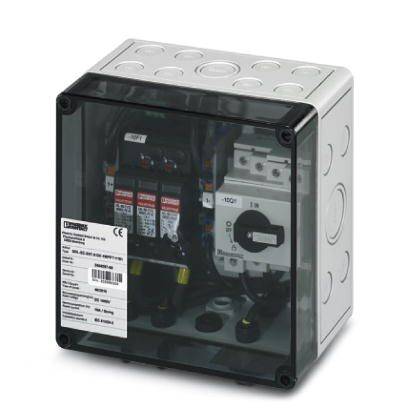

Elektrický rozvádzač s priehľadným krytom zobrazuje vnútorné spínacie komponenty a štítky s technickými detailmi.

Ilustračný obrázok

Elektrický rozvádzač s priehľadným krytom zobrazuje vnútorné spínacie komponenty a štítky s technickými detailmi.

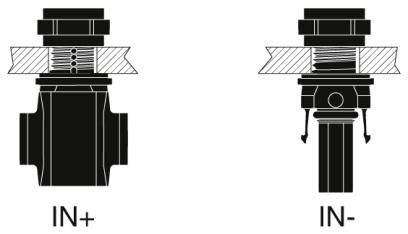

Diagram dvoch ventilov. Vľavo: 'IN+', vpravo: 'IN-'. Oba zobrazujú odlišné smery prúdenia pomocou šípok a čiar.

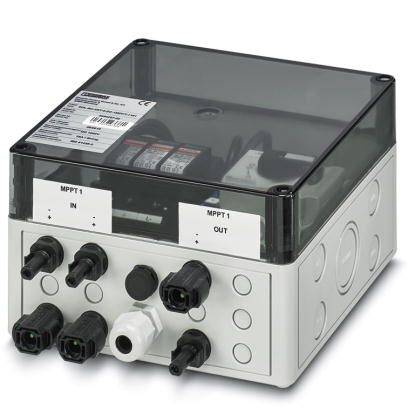

Obdĺžnikový, priehľadný elektrický rozvodný box s viacerými svorkami a prepínačmi. Označený štítkami 'MPPT1 IN' a 'MPPT1 OUT'.

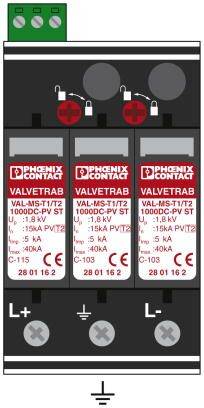

'Tri červené moduly ochrany proti prepätiu od Phoenix Contact s nápisom VALVETRAB, namontované vo vertikálnom rade.'

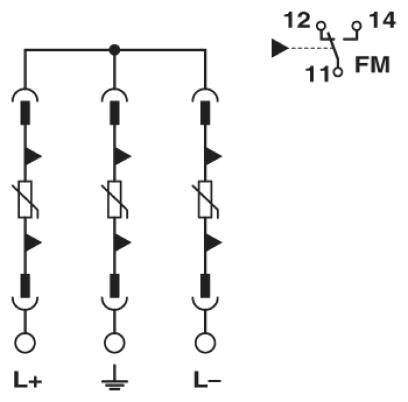

Schéma elektrického obvodu s tromi diódami zapojenými paralelne; vpravo je prepínač s polohami 11, 12 a 14.

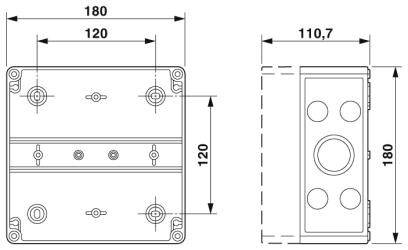

Technický výkres obdĺžnikového puzdra s rozmermi: 180 mm a 120 mm. Zobrazený pohľad zhora a bočný pohľad.

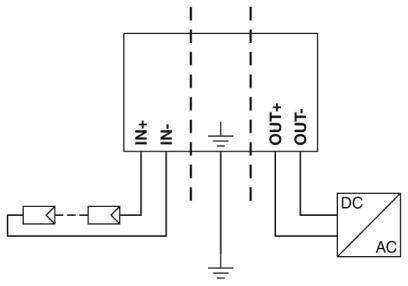

Elektrická schéma s pripojeniami: 'IN+', 'IN-', medzi diódami a kondenzátorom, a 'OUT+', 'OUT-', prepojené s DC/AC meničom.

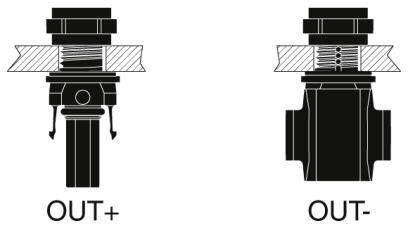

Diagram zobrazuje dva ventily, 'OUT+' a 'OUT-'. Vľavo: ventil so šípkami znázorňujúcimi smer prúdenia. Vpravo: ventil bez šípok.

1/8

Ilustračný obrázok

Phoenix Contact

Datasheety: (PDF)

European union

Okamžité doručenie: Ut 6. 10.

4 Ks

Počet

Ks

Celkom (280,49 € / kus)

280,49 €

bez DPH.

Doprava zadarmo

Už len 4 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP65
Teplota okolia (prevádzka): -20 ° C - +50 ° C
Kryt / dvere materiálu: polykarbonát (priehľadný)
Počet vstupov reťazca: 2
Prúd na reťazec: 16 A.
Počet výstupov: 1 (na sledovač MPP)
Počet podporovaných sledovačov MPP: 1
Typ káblového vstupu: SUNCLIX
Prierez kábla pre vstup na strunu: 2,5 mm² - 6 mm²
Výstup prierezu kábla: 2,5 mm² - 6 mm²
Spínací výkon: 32 A (1000 V)

Rozmer.: (š x v x h) 180 x 180 x 111 mm

Hmotnosť: 2.1630

Obsah: 1 ks

Šírka: 180 mm

V: 180 mm

Hĺbka: 111 mm

Systémové napätie: 1000 V

UKCA: áno

Na stiahnutie

Datasheet

European union

Datasheet 2209749 Phoenix Contact 2404297 SOL-SC-2ST-0-DC-1MPPT-1101

Datasheet 2209749 Phoenix Contact 2404297 SOL-SC-2ST-0-DC-1MPPT-1101

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209749 Phoenix Contact 2404297 SOL-SC-2ST-0-DC-1MPPT-1101

Popis

Štandardne vyhovujúca kombinácia rozvádzačov vďaka použitiu DIN EN 61439.
