Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 | Conrad Electronic

Elektrická rozvodná skriňa s tromi výkonovými vypínačmi a kabelážou v priehľadnom kryte.

Ilustračný obrázok

Elektrická rozvodná skriňa s tromi výkonovými vypínačmi a kabelážou v priehľadnom kryte.

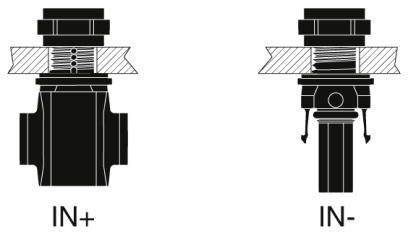

Diagram znázorňuje elektrické pripojenia: vľavo 'IN+' a vpravo 'IN-'. Rozlišuje kladný a záporný pól pre pripojenia.

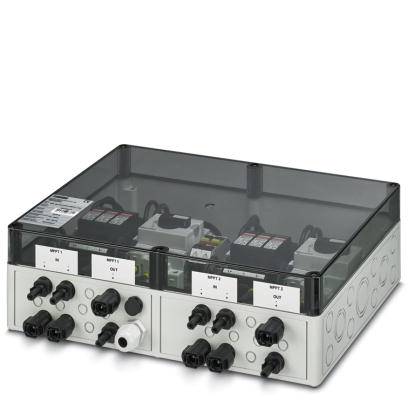

Šedo-čierny elektrický rozvádzač s viacerými prípojkami a dvomi spínacími prvkami. Vhodný pre priemyselné aplikácie.

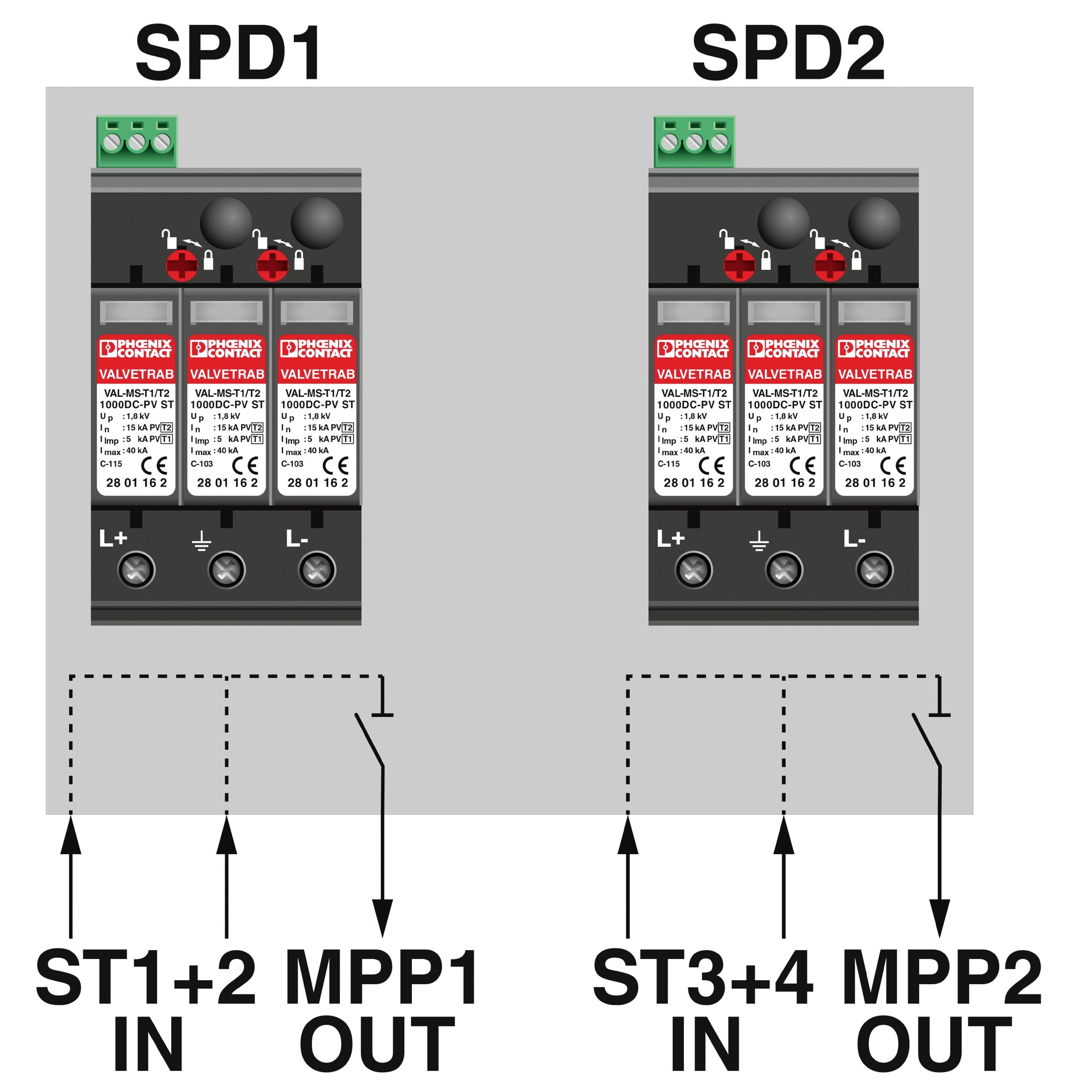

Toto je diagram elektronického obvodu s dvoma SPD modulmi (SPD1 a SPD2), ktoré zobrazujú prepojenia na ST1+2, MPP1, ST3+4 a MPP2.

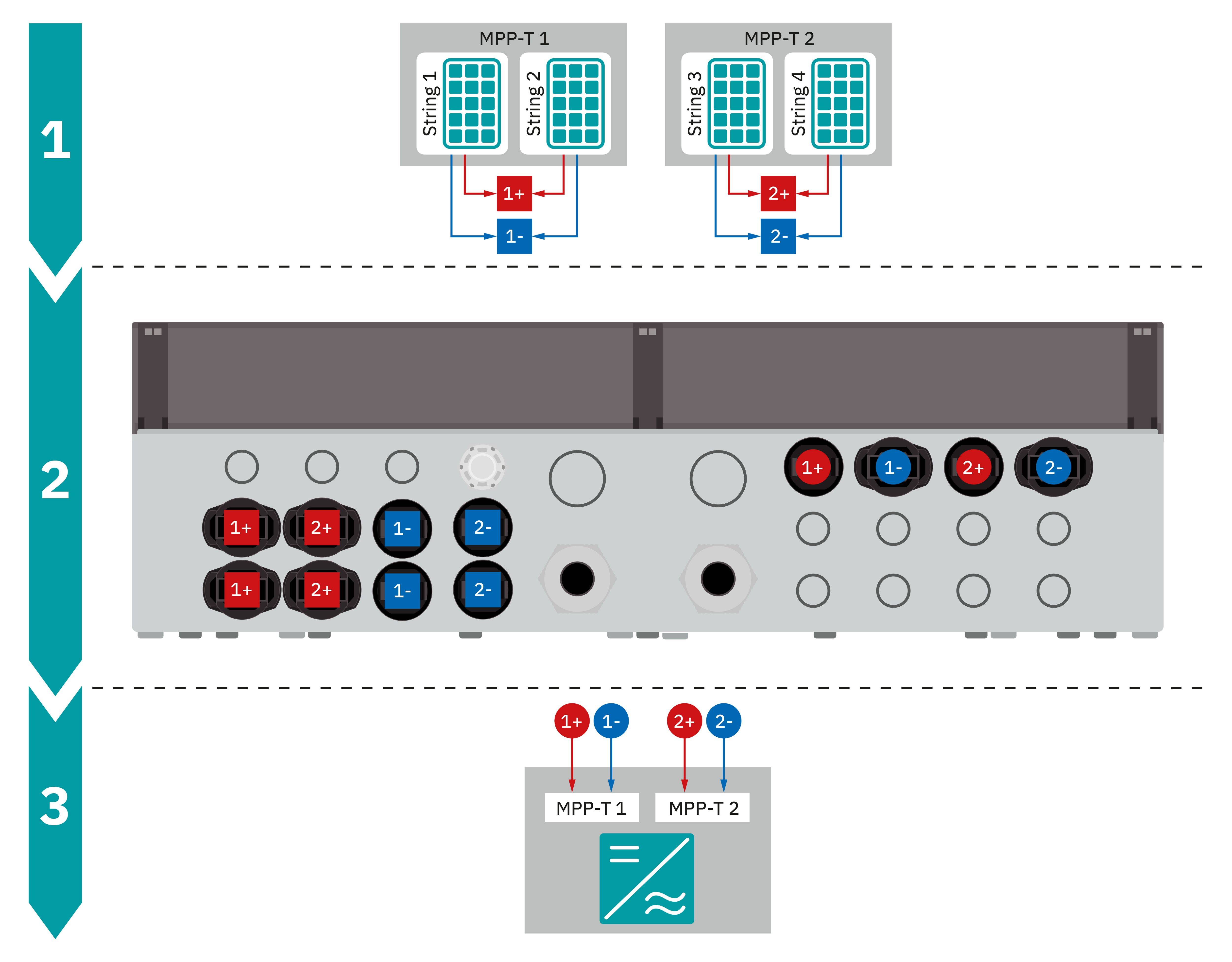

Schéma meniča s dvoma MPP trackermi. Hore dva solárne modulové reťazce, v strede menič, dole prípojky.

Grafika uzemňovacieho symbolu so žlto-zeleným pruhovaním, s dvoma striebornými kruhmi v strede, znázorňujúca uzemňovací kontakt.

Znázornenie bezpečnostného prvku so zeleno-žltým pruhovaným vzorom a niekoľkými sivými časťami vrátane uzemnenia.

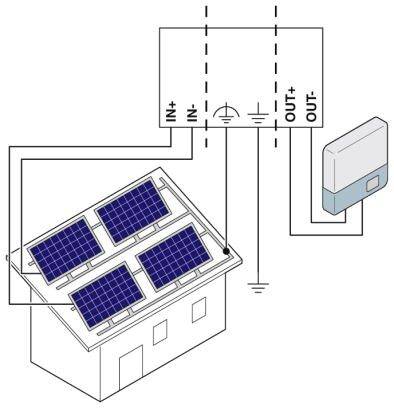

Diagram solárnej elektrárne: Strecha domu so solárnymi panelmi je prepojená s meničom. Tok energie od panelov ku zdroju elektrickej energie.

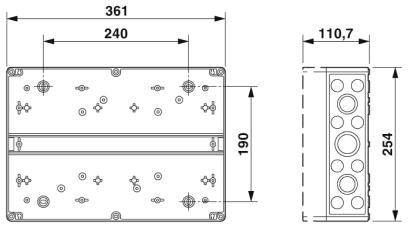

Technický výkres obdĺžnikovej kovovej dosky s otvormi, rozmery: 361x190 mm, bočný pohľad ukazuje výšku 254 mm.

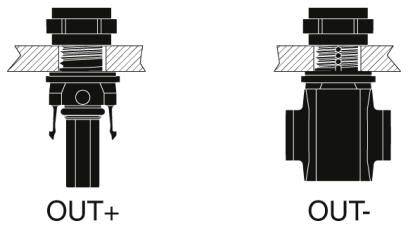

'OUT+' zobrazuje konektor s pevným krúžkom a šípkami pre tok. 'OUT-' zobrazuje konektor bez ďalších detailov.

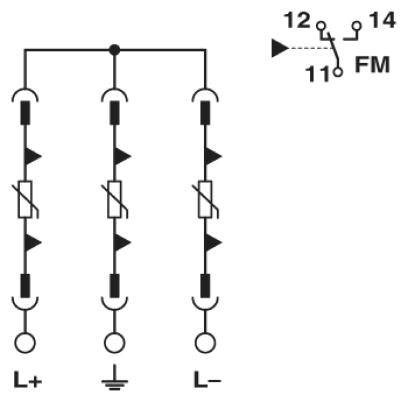

'Elektrický schémový plán s tromi paralelnými vedeniami, každé obsahuje poistku a diódu, prepojené FM spínačom pri 12 a 14.'

1/11

Ilustračný obrázok

Phoenix Contact

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Ks

Celkom (511,38 € / kus)

511,38 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP65
Teplota okolia (prevádzka): -20 ° C - +50 ° C
Kryt / dvere materiálu: polykarbonát (priehľadný)
Počet vstupov reťazca: 2 (na sledovač MPP)
Prúd na reťazec: 16 A.
Počet výstupov: 1 (na sledovač MPP)
Počet podporovaných sledovačov MPP: 2
Typ káblového vstupu: SUNCLIX
Prierez kábla pre vstup na strunu: 2,5 mm² - 6 mm²
Výstup prierezu kábla: 2,5 mm² - 6 mm²
Spínací výkon: 32 A (1 000 V / na MPP tracker)

Rozmer.: (š x v x h) 361 x 254 x 111 mm

Hmotnosť: 4.8020

Obsah: 1 ks

Šírka: 361 mm

V: 254 mm

Hĺbka: 111 mm

Systémové napätie: 1000 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101

Popis

Štandardne vyhovujúca kombinácia rozvádzačov vďaka použitiu DIN EN 61439.

Tento text bol preložený strojovo.
