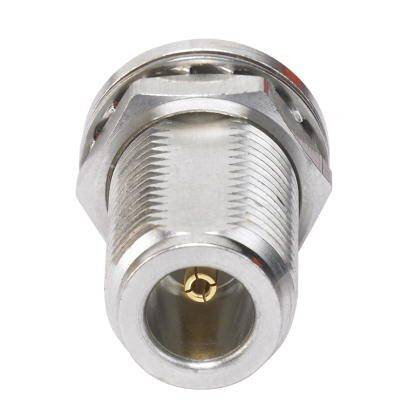

Kovový koaxiálny konektor pre elektrické spojenia, pohľad spredu. Valcovitý tvar so závitom pre bezpečné upevnenie.

Koaxiálny TV konektor s kovovým krytom a viditeľným vnútorným vodičom, používaný na pripojenie zariadení káblovej televízie.

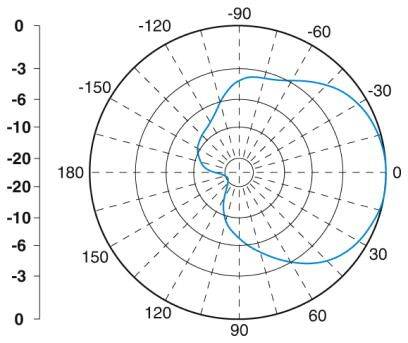

Polárny diagram s krivkou zobrazuje distribúciu dát od -180 do +180 stupňov, pričom osi znázorňujú intenzitu od -20 do 0.

Výkres obdĺžnikového ventilu vodovodnej batérie s rozmermi: šírka 80 mm, výška 100 mm, hĺbka 35 mm. Bočný a čelný pohľad.

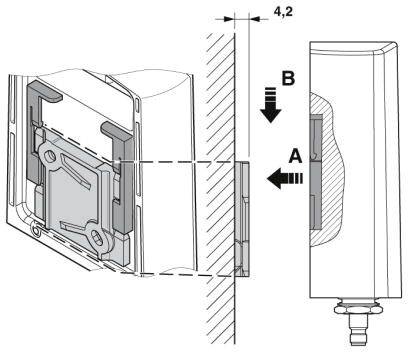

Diagram znázorňuje upevnenie konzoly zariadenia na stenu. Dva smery sú vyznačené šípkami 'A' a 'B'.

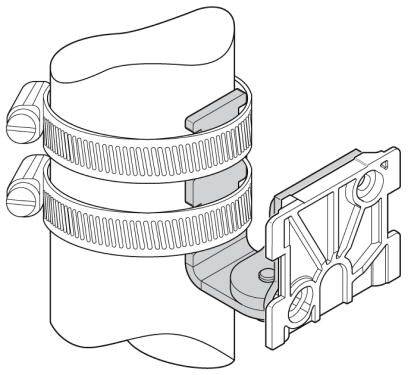

Technický výkres zobrazuje svorku s dvoma slučkami. Svorka je pripevnená na potrubie a drží obdĺžnikový držiak.

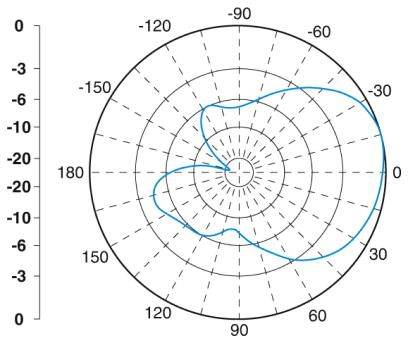

Polárny diagram zobrazuje dátové body s uhlami od -180 do 180 stupňov a radiálnymi hodnotami od -20 do 0, znázornené modrou líniou.

Ilustrácia montážneho návodu: Dva hmoždinky a skrutky sú vsadené do dosky. Doska má tri diery.

1/9

Ilustračný obrázok

Phoenix Contact

Datasheety: (PDF)

European union

Doručenie: Pi 18. 9.

Počet

Ks

Celkom (247,97 € / kus)

247,97 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Ochranný druh IP67
Okolitá teplota (prevádzka): -40 ° C ... 75 °C
Horizontálny uhol otvorenia: 135 °
Vertikálny uhol otvorenia: 90 °
Polarizácia: kruhová v smere hodinových ručičiek
Impedancia: 50 Ω
Typ pripojenia: N (samica)
Materiál: Lexan EXL 9330 (kryt antény) / V2A (konzola) / V2A (svorka stožiara)
Spôsob montáže: montáž na stĺp alebo na stenu
Vonkajší priemer: 25 mm ... 85 mm (stožiar)

Kategória výrobku: anténa

Typ: ANT-DIR-868-01

Číslo výrobcu: 2702137

Rozmer.: (d x š x v) 35 x 80 x 101 mm

Šírka: 80 mm

V: 101 mm

Dĺžka: 35 mm

UKCA: áno

Na stiahnutie

Datasheet

European union

Datasheet 2209812 Phoenix Contact 2702137

Datasheet 2209812 Phoenix Contact 2702137

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209812 Phoenix Contact 2702137

Popis

Na použitie v potenciálne výbušných priestoroch. Odolné voči morskej vode. Pre aplikácie v reflexnom prostredí. Pre stacionárne alebo lineárne sa pohybujúce aplikácie. Pre spojenie typu point-to-point.
