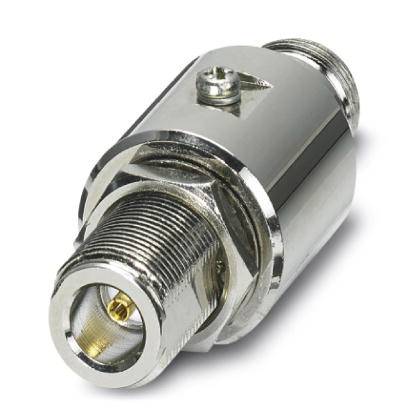

Strieborný koaxiálny konektor so skrutkovacím mechanizmom, vhodný pre použitie v elektronických zariadeniach.

Ilustračný obrázok

Strieborný koaxiálny konektor so skrutkovacím mechanizmom, vhodný pre použitie v elektronických zariadeniach.

Kovový koaxiálny konektor v detailnom zábere. Viditeľný je vnútorný závit a centrálny kontaktný bod.

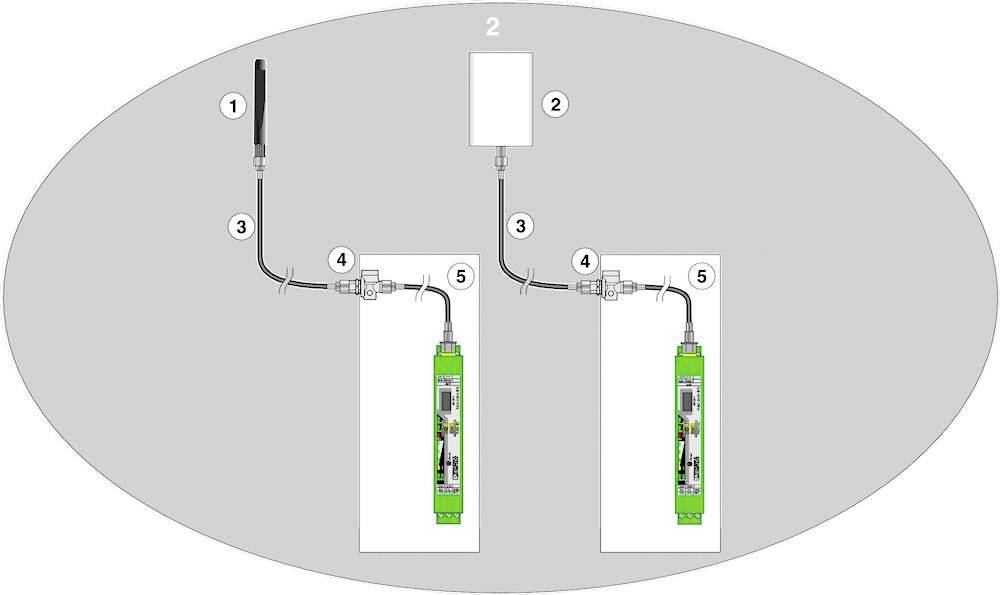

Diagram znázorňuje prepojenie dvoch zelených zariadení (5) s centrálnou jednotkou (2) prostredníctvom káblov (3 a 4) a antény (1).

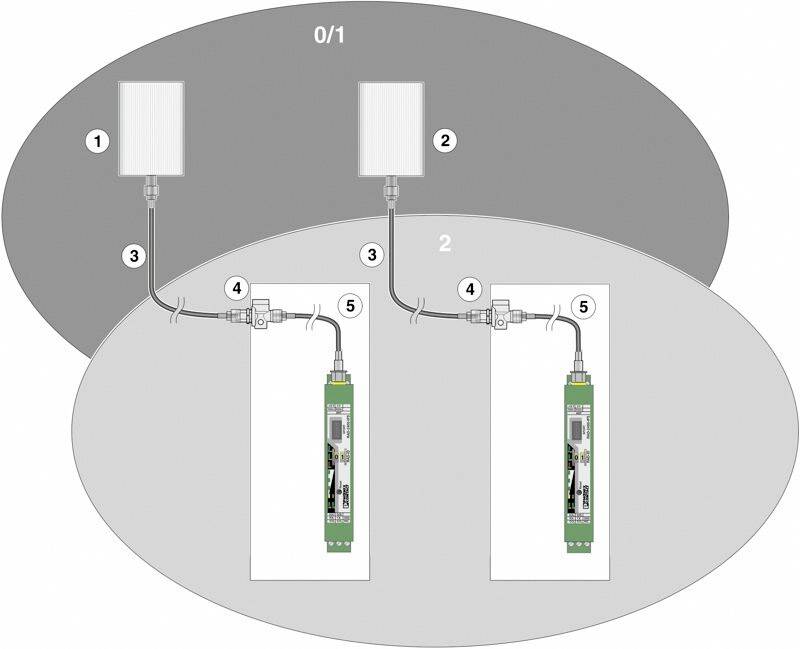

Dva anténne systémy sa spájajú s dvoma elektronickými zariadeniami. Označenia: 0/1 a 2, s číslovanými krokmi 1-5.

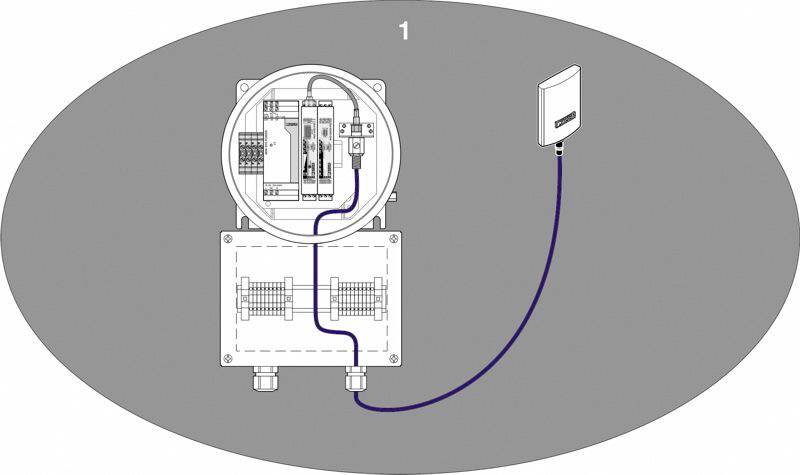

Diagram znázorňuje elektrickú schému s dvoma komponentmi, ktoré sú prepojené káblom. Zobrazuje elektrické obvody a pripojenia.

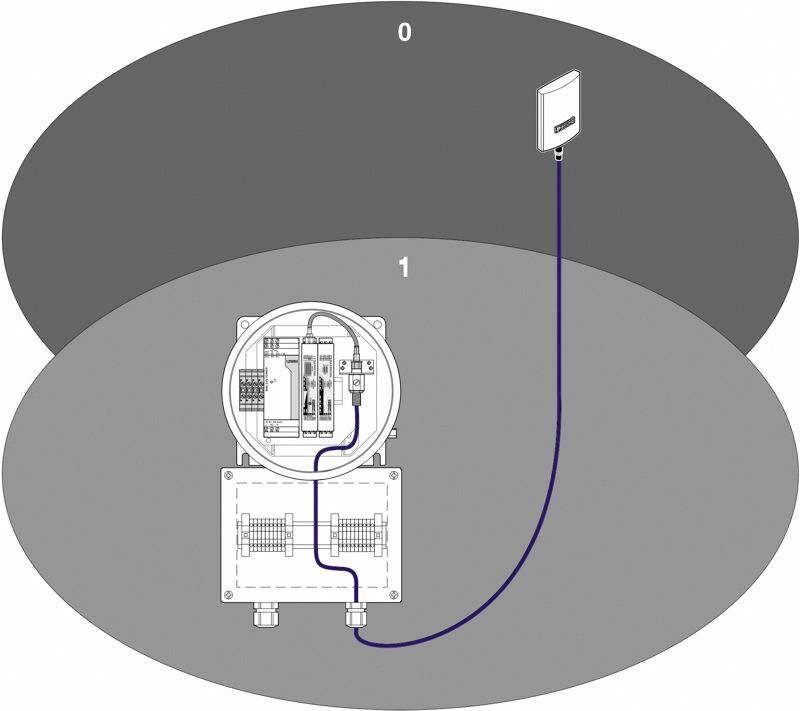

Diagram prepojeného zariadenia: Zariadenie je prepojené káblom so senzorom. Pozadie je rozdelené do dvoch oblastí '0' a '1'.

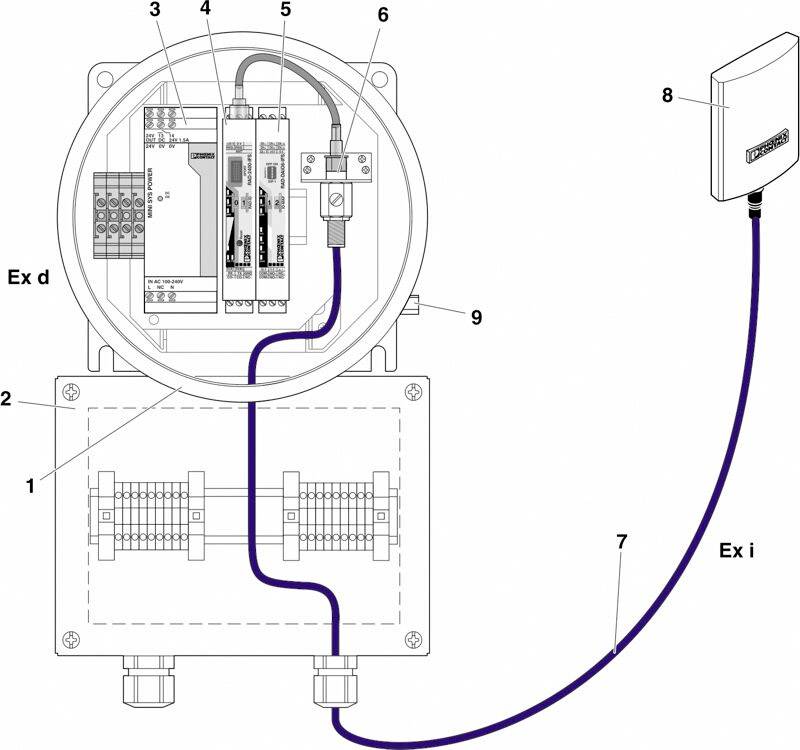

Diagram ex-d puzdra pripojeného káblom k ex-i zariadeniu. Komponenty sú očíslované a popísané.

Diagram frekvenčnej charakteristiky zobrazuje takmer rovnú krivku medzi 500 MHz a 5000 MHz s nárastom a poklesom na okrajoch.

Technický výkres mechanickej komponenty s rozmermi: dĺžka 67 mm, priemer 13,4 mm, šírka 15,8 mm.

1/9

Ilustračný obrázok

Phoenix Contact

Datasheety: (PDF)

European union

Doručenie: Pi 18. 9.

Počet

Ks

Celkom (218,70 € / kus)

218,70 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Ochranný druh IP65
Okolitá teplota (prevádzka): -40 ° C ... 75 °C
Impedancia: 50 Ω
Typ pripojenia: N (zásuvka) / N (zásuvka)
Príkon Pi: ≤ 2 W.
Maximálne poruchové napätie Um: 253 V AC / DC
Maximálna kapacita: 5,64 pF
Skúšobné napätie: 2,1 kV AC (50 Hz / 2 s)
Materiál krytu: poniklovaná mosadz
Materiál krytu: nikel
Materiál vnútorného vodiča: CuZn
Materiál povrchu vnútorného vodiča: zlato
Materiál izolátora: PTFE
Tesnenie materiálu: silikón
Materiál pružinový kontakt: CuSn
Materiál kontaktného povrchu: Au

Kategória výrobku: anténny bariéra

Typ: BAR-ANT-N-N-EX

Číslo výrobcu: 2702198

UKCA: áno

Na stiahnutie

Datasheet

European union

Datasheet 2209816 Phoenix Contact 2702198

Datasheet 2209816 Phoenix Contact 2702198

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209816 Phoenix Contact 2702198

Popis

Medzinárodné schválenia (ATEX, IECEx). Používanie štandardných antén v priestoroch Ex v zónach 0, 1 a 2.
