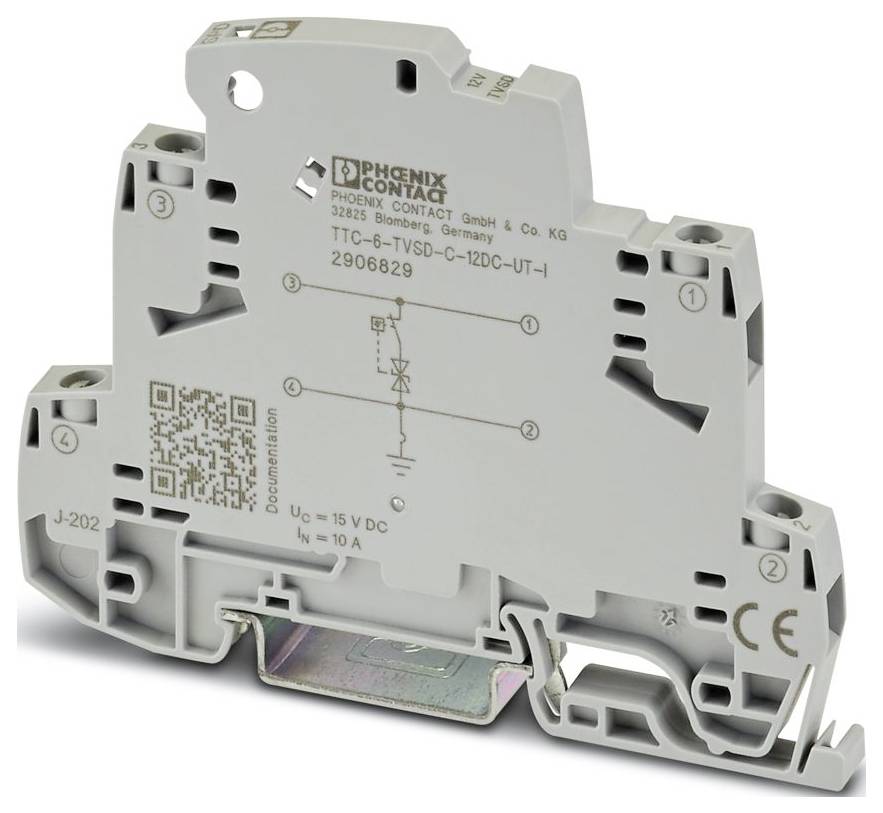

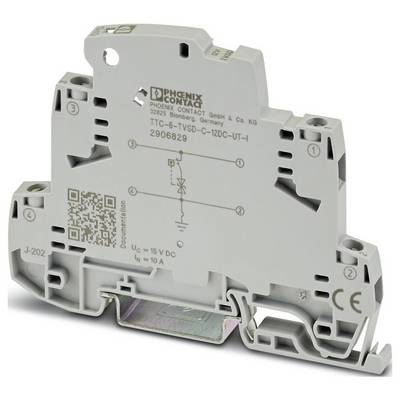

Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I zariadenie s prepäťovou ochranou 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
6 Ks
Počet
Celkom (11,37 € / kus)
11,37 €
bez DPH.
Už len 6 Ks skladom!
Technické parametre
- Produktová rada: TERMITRAB complete
- Skúšobná trieda IEC: C1; C3
- Dizajn: Jednodielny modul montážnej lišty
- Hlásenie poruchy ochrany pred prepätím: vizuálne
- Menovité napätie UN: 12 V DC
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 4 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 6,2 mm
- výška 92 mm
- Hĺbka: 69,5 mm (vrátane 7,5 mm montážnej lišty)
- Farba: sivá (RAL 7042)
- Trieda horľavosti podľa UL 94: V-0
- Materiál puzdra: PBT
- Mechanické údaje: Mechanické údaje
- Otvorená bočná stena: Áno
- Smer pôsobenia: Fáza-Uzemnenie
- Maximálne trvalé napätie UC: 15 V DC; 10 V AC
- Menovitý prúd: 10 A (60 °C)
- Prevádzkový prúd IC pri UC: ≤ 5 µA
- Úroveň ochrany Up (vodič-uzemnenie): ≤ 25 V (C1 - 0,6 kV / 300 A); ≤ 22 V (C3 - 25 A); ≤ 25 V (C3 - 60 A)
- Kapacita (vodič-zem): 2 nF
- Odpor na dráhu: ≤ 100 mΩ
- Odolnosť voči prepäťovému prúdu (vodič-zem): C1 - 0,6 kV / 300 A; C3 - 60 A
- Podmienky prostredia: Podmienky prostredia
- Trieda ochrany: IP20 (s koncovou krytkou)
- Teplota okolia (prevádzka): -40 °C ... 85 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Nadmorská výška: ≤ 4000 m (n. m.)
- Normy/predpisy: EN 61643-21
- Poznámka: 2001 + A1:2009 + A2:2013
- Typ montáže: Montážna lišta: 35 mm
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Izolačný materiál: PBT
- Prípustná vlhkosť (prevádzka): 5% ... 95 %
- Menovitý vybíjací prúd In (8/20) µs (vodič-uzemnenie): 300 A
- Doba odozvy tA (vodič-zem): ≤ 1 ns
- Vložený útlm aE, asymetrický: typicky 0,3 dB (≤ 340 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- Medzná frekvencia fg (3 dB), asymetrická (PE) v systéme 150 Ω: typicky 1,1 MHz
- Kategória výrobku
zariadenie s prepäťovou ochranou
- Prevedenie
Jednodielny modul montážnej lišty
IP20
- Číslo výrobcu
2906829
- Rozmer.
(š x v x h) 6.2 x 92 x 69.5 mm
- Šírka
6.2 mm
- V
92 mm
- Hĺbka
69.5 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I zariadenie s prepäťovou ochranou 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I zariadenie s prepäťovou ochranou 1 ks
Popis
Jemná ochrana proti prepätiu s integrovaným indikátorom stavu pre signálny vodič s uzemneným referenčným potenciálom. Vhodné na použitie v bezpečnostných prostrediach až do úrovne SIL 3.
