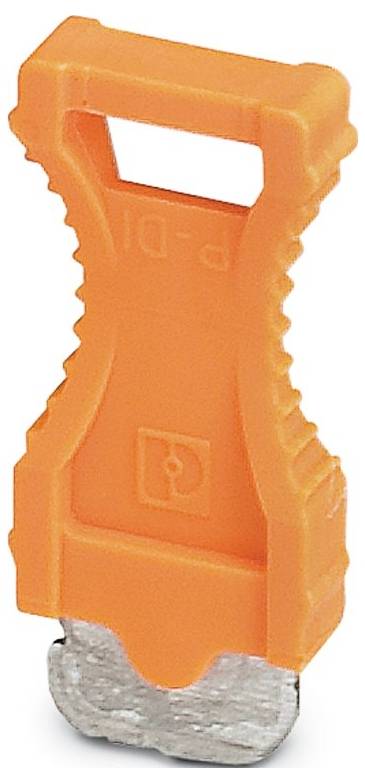

Phoenix Contact 3036783 Odpojte zástrčku 50 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Odpojte zástrčku
Rozmer.
(d x š x v) 23.1 x 3.5 x 10.8 mm
Pripojenie
zástrčka
Číslo výrobcu
3036783
Obsah
50 ks
Datasheety: (PDF)
568 Set(y)
Počet (Veľkosť balenia 50 ks)
Celkom (1,12 € / kus)
55,99 €
s DPH
Technické parametre
- Šírka: 3,5 mm
- výška 10,8 mm
- Hĺbka: 23,1 mm
- Farba: oranžová (RAL 2003)
- Trieda horľavosti podľa UL 94: V2
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (prevádzka): -40 °C ... 110 °C (Rozsah prevádzkových teplôt vrátane samoohrevu, max. krátkodobá prevádzková teplota pozri RTI Elec.)
- Teplota okolia (skladovanie/preprava): -25 °C ... 60 °C (krátkodobo, nepresahujúc 24 hodín, -60 °C až +70 °C)
- Poznámka: Maximálny zaťažovací prúd nesmie byť prekročený súčtom prúdov všetkých pripojených vodičov. Prúd a napätie sú určené použitou zástrčkou. Pri pripojovacích bodoch musí byť medzi zástrčkovým spojom a elektricky vodivými povrchmi umiestnená izolačná fólia.
- Izolačný materiál: PA
- Prípustná vlhkosť (prevádzka): 20% ... 90 %
- Všeobecné: Všeobecné
- Teplota okolia (inštalácia): -5 °C ... 70 °C
- Špecifikácia testu: DIN EN 50155 (VDE 0115-200):2008-03
- Výsledok: Skúška úspešná
- Použitie statického izolačného materiálu pri nízkych teplotách: -40 °C
- Relatívny teplotný index izolačného materiálu (elektrický, UL 746 B): 125 °C
- Frekvencia: f1 = 5 Hz až f2 = 150 Hz
- Teplota okolia (prevádzka): -5 °C ... 70 °C
- Prípustná vlhkosť (skladovanie/preprava): 30% ... 70 %
- Skúška prepäťovým napätím: Skúška prepäťovým napätím
- Cieľová hodnota testovacieho napätia: 1,89 kV
- Krátkodobá prúdová odolnosť 0,5 mm²: 0,06 kA
- Prevádzková frekvencia napäťovej odolnosti: Prevádzková frekvencia napäťovej odolnosti
- Montáž na nosič: Montáž na nosič
- Montážna lišta/montážna plocha: NS 35
- Skúška ihlovým plameňom: Skúška ihlovým plameňom
- Expozičný čas: 30 s
- Oscilácia/širokopásmový šum: Oscilácia/širokopásmový šum
- Spektrum: Testovanie počas celej životnosti kategórie 1, triedy B, namontované na karosérii vozidla
- Úroveň ASD: 0,964 (m/s²)²/Hz
- Zrýchlenie: 5g
- Trvanie testu na nápravu: 5 hodín
- Smery testovania: osi X, Y a Z (kladné a záporné)
- Šok: Šok
- Priebeh rázovej vlny: pol sínusový
- Trvanie šoku: 30 ms
- Počet rázov na smer: 3
- Kategória výrobku
Odpojte zástrčku
- Rozmer.
(d x š x v) 23.1 x 3.5 x 10.8 mm
- Pripojenie
zástrčka
- Číslo výrobcu
3036783
- Obsah
50 ks
- Šírka svorky
3.5 mm
- Materiál
polyamid
- Šírka
3.5 mm
- V
10.8 mm
- Dĺžka
23.1 mm
- Typ
P-DI
Na stiahnutie
Datasheet
Datasheet 3580738 Phoenix Contact 3036783 Odpojte zástrčku 50 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580738 Phoenix Contact 3036783 Odpojte zástrčku 50 ks
Popis
Odpojovacia zástrčka, hĺbka: 23,1 mm, šírka: 3,5 mm, výška: 10,8 mm, farba: oranžová
