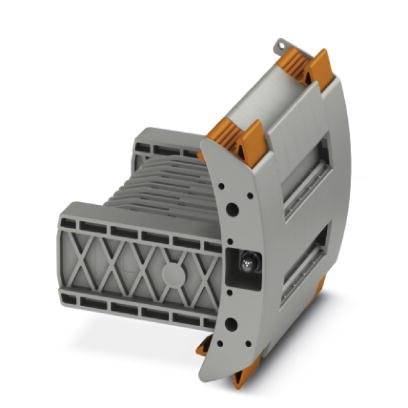

Šedý technický komponent s oranžovými svorkami a rebrovanou štruktúrou, pravdepodobne elektrický pripojovací blok.

Ilustračný obrázok

Šedý technický komponent s oranžovými svorkami a rebrovanou štruktúrou, pravdepodobne elektrický pripojovací blok.

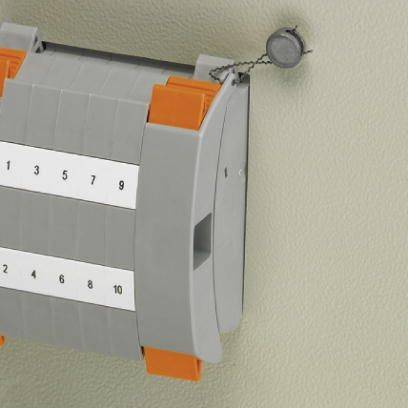

Sivý počítadlový prístroj s desiatimi číslovanými miestami je namontovaný na béžovej stene, pričom pero je zasunuté v pravom dolnom rohu.

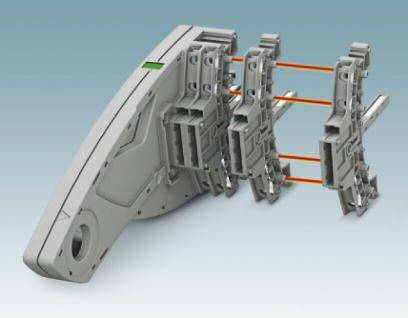

Technická súčiastka s viacerými konektormi a oranžovými káblami, ktorá sa používa na elektrické prepojenia.

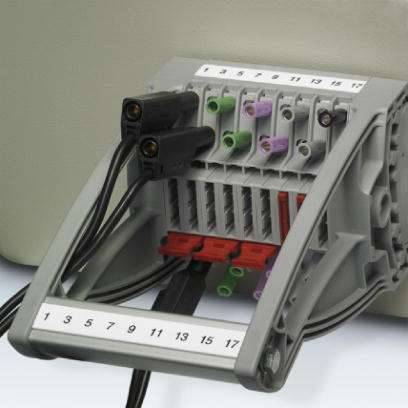

Elektronické zariadenie s číslovanými zásuvkami a zapojenými káblami, ktoré slúži na meranie elektrických signálov.

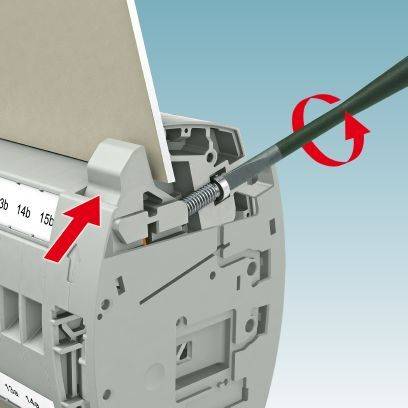

Návod na vkladanie papiera do tlačiarne. Papier sa vkladá zhora, pričom sa otáča páka.

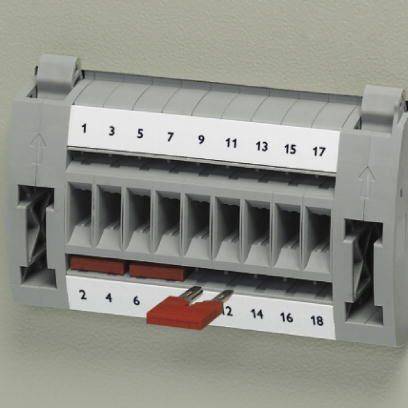

Sivá elektrická radová svorkovnica s 18 očíslovanými svorkami v dvoch radoch, vhodná na zapojenie v rozvádzačoch.

Elektrický spínač obvodu v otvorenej polohe, zobrazujúci dve zvislé čiary prepojené čiarou v hornej časti.

Technický výkres elektrického zariadenia s rozmermi: 81 x 61 mm, detailmi pripojenia a umiestnením upevňovacích bodov.

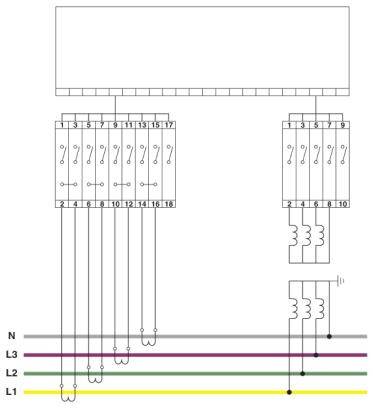

Diagram elektrickej schémy s tromi transformátormi, očíslovanými pripojovacie bodmi a štyrmi farebne kódovanými vodičmi (N, L1, L2, L3).

Čierne, podlhovité symbol s dvoma vertikálnymi stĺpikmi, ktoré sú hore prepojené horizontálnou čiarou.

1/10

Ilustračný obrázok

Farba

sivá

Číslo výrobcu

3069271

Obsah

5 ks

Menovité napätie

400 V

Menovitý prúd

24 A

Datasheety: (PDF)

European union

Phoenix Contact

144 Set(y)

Počet (Veľkosť balenia 5 ks)

Set(y)

Celkom (85,00 € / kus)

€

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V0
Potenciál: 5
Izolačný materiál: PA
Maximálna strata výkonu za nominálnych podmienok: 1,31 W.
Maximálny zaťažovací prúd: 30 A.
Sieťový modul: 8,2 mm

Farba: sivá

Číslo výrobcu: 3069271

Obsah: 5 ks

Menovité napätie: 400 V

Menovitý prúd: 24 A

Menovitý prúd - filter: 24 A

Pólov: 5

Typ: FWP 4+1

Na stiahnutie

Datasheet

European union

Datasheet 2225872 Phoenix Contact 3069271 sivá 5 ks

Datasheet 2225872 Phoenix Contact 3069271 sivá 5 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225872 Phoenix Contact 3069271 sivá 5 ks

Popis

Integrovaný, robustný spínací kontakt je navrhnutý pre najvyššie nároky, použitie kvalitných materiálov zaisťuje prenos signálnych prúdov aj po opakovanom uvedení do činnosti. Automaticky generovaný skrat transformátora a dotyková konštrukcia ponúkajú maximálnu bezpečnosť počas merania.
