Phoenix Contact 3209517 svorka ochranného vodiča pružinové pripojenie zelená, žltá 50 ks

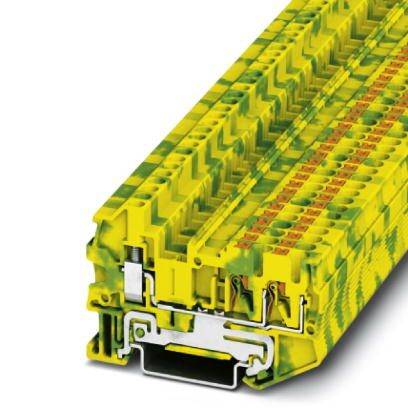

Žltý svorkovnicový modul so zelenými akcentmi, vhodný pre priemyselné elektrické zapojenia, znázorňuje vnútorné vedenie.

Ilustračný obrázok

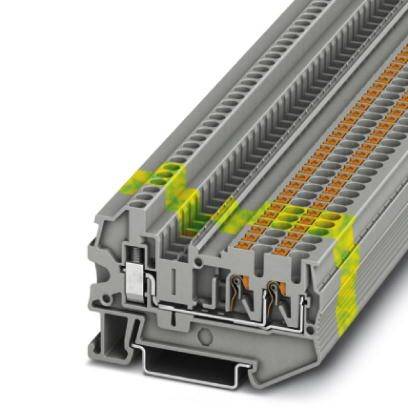

Šedo-zelená radová svorka s viacerými prípojkami, pohľad z boku. Žlté označenie poukazuje na osobitnú funkciu alebo upozornenie.

Elektrické schéma anténneho zosilňovača s uzemnením. Horizontálna línia so štyrmi kruhmi a symbolom uzemnenia pod ňou.

Elektrický schematický symbol antény s uzemnením. Hlavná línia s kruhmi na oboch koncoch, zvislá línia končiaca symbolom uzemnenia.

1/4

Ilustračný obrázok

Kategória výrobku

svorka ochranného vodiča

Pripojenie

pružinové pripojenie

Flexibilné priemer (max.)

2.5 mm²

Pevný prierez (max.)

4 mm²

Obsah

50 ks

Datasheety: (PDF)

Doručenie: Po 14. 9.

8 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (4,00 € / kus)

199,99 €

s DPH

Doprava zadarmo

Už len 8 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Počet pripojení: 3
Menovitý prierez: 2,5 mm²
Menovité impulzné napätie: 8 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Otvorená bočná stena: áno
Špecifikácia testu Ochrana kontaktu: DIN EN 50274 (VDE 0660-514): 2002-11
Zabezpečenie zadnej časti ruky: zaručené
Zabezpečenie prstom: zaručené
Šírka veka: 2,2 mm
Závit skrutky: M3
Uťahovací moment max.: 0,6 Nm

Kategória výrobku: svorka ochranného vodiča

Pripojenie: pružinové pripojenie

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 2.5 mm²

Prierez pevný (min.): 0.14 mm²

Pevný prierez (max.): 4 mm²

AWG min.: 26

AWG max.: 12

Počet riadkov: 1

Farba: zelená
žltá

Menovité napätie: 800 V

Dĺžka odizolace: 8 mm

Dĺžka izolácie (max.): 10 mm

Číslo výrobcu: 3209517

Obsah: 50 ks

Typ: PTU 2,5-TWIN-PE

Rozmer.: (d x š) 65.3 mm x 5.2 mm

Šírka: 5.2 mm

Dĺžka: 65.3 mm

Stupeň znečistenia: 3

Trieda horľavosti: V0

Izolačný materiál: PA

Izolácia: PA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225896 Phoenix Contact 3209517 svorka ochranného vodiča pružinové pripojenie zelená, žltá 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225896 Phoenix Contact 3209517 svorka ochranného vodiča pružinové pripojenie zelená, žltá 50 ks

Popis

Pripojovacie svorky Push-in sa okrem systémových vlastností systému CLIPLINE Complete vyznačujú jednoduchým zapojením vodičov s dutinkami alebo tuhými vodičmi bez použitia nástrojov. Kompaktná konštrukcia a predné pripojenie umožňujú zapojenie v najužších priestoroch. Okrem možnosti testovania v dvojfunkčnom hriadeli je pre všetky svorky k dispozícii ďalší testovací kohútik.
