Phoenix Contact 3210401 svorka pre oddeľovanie nožov pružinové pripojenie modrá 50 ks

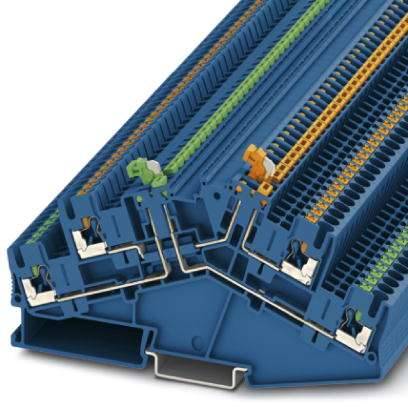

Viacúrovňový radový svorkovnicový blok v modrej, zelenej a oranžovej farbe zobrazuje elektrické spojávacie body pre správu káblov na rozvádzači.

Ilustračný obrázok

Schéma zapojenia s dvoma spínačmi a prepojovacími čiarami ku kruhom. Každý spínač prepája tri kruhy usporiadané v línii.

Elektrická schéma s dvoma elektrickými obvodmi: Hore a dole je vždy jeden spínač prepojený dvoma vodičmi.

1/3

Ilustračný obrázok

Kategória výrobku

svorka pre oddeľovanie nožov

Pripojenie

pružinové pripojenie

Flexibilné priemer (max.)

4 mm²

Pevný prierez (max.)

4 mm²

Menovitý prúd - filter

16 A

Datasheety: (PDF)

Doručenie: St 29. 7.

102 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (11,78 € / kus)

645,00 €

-9 %

589,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Teplota okolia (prevádzka): -60 ° C ... 130 °C
Počet pripojení: 4
Potenciál: 2
Menovitý prierez: 2,5 mm²
Menovité impulzné napätie: 6 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálny zaťažovací prúd: 16 A (s pevným prierezom vodiča 4 mm²)
Otvorená bočná stena: áno

Kategória výrobku: svorka pre oddeľovanie nožov

Pripojenie: pružinové pripojenie

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 4 mm²

Prierez pevný (min.): 0.14 mm²

Pevný prierez (max.): 4 mm²

AWG min.: 26

AWG max.: 12

Počet riadkov: 2

Farba: modrá

Menovitý prúd: 16 A

Menovitý prúd - filter: 16 A

Menovité napätie: 400 V

Dĺžka odizolace: 8 mm

Dĺžka izolácie (max.): 10 mm

Číslo výrobcu: 3210401

Obsah: 50 ks

Typ: PTTBS 2,5-2MTB BU

Rozmer.: (d x š x v) 127.5 x 5.2 x 63.1 mm

Šírka: 5.2 mm

V: 63.1 mm

Dĺžka: 127.5 mm

Stupeň znečistenia: 3

Trieda horľavosti: V0

Izolačný materiál: PA

Izolácia: PA

Na stiahnutie

Datasheet

Datasheet 2225902 Phoenix Contact 3210401 svorka pre oddeľovanie nožov pružinové pripojenie modrá 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225902 Phoenix Contact 3210401 svorka pre oddeľovanie nožov pružinové pripojenie modrá 50 ks

Popis

Pripojovacie svorky Push-in sa okrem systémových vlastností systému CLIPLINE Complete vyznačujú jednoduchým zapojením vodičov s dutinkami alebo tuhými vodičmi bez použitia nástrojov. Kompaktná konštrukcia a predné pripojenie umožňujú zapojenie v najužších priestoroch. Okrem možnosti testovania v dvojfunkčnom hriadeli je pre všetky svorky k dispozícii ďalší testovací kohútik.

Tento text bol preložený strojovo.
