Phoenix Contact 3212169 istiace radová svorka pružinové pripojenie čierna 50 ks

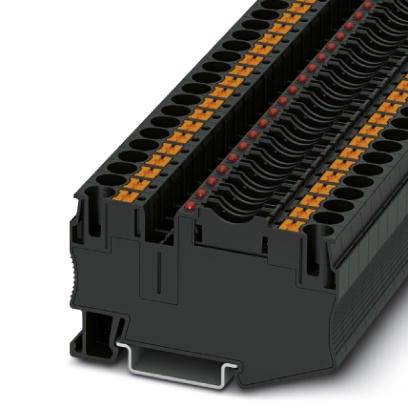

Čierny, obdĺžnikový elektrický svorkovnicový blok s oranžovými značkami, ktorý sa používa na pripojenie v elektrických rozvádzačoch.

Ilustračný obrázok

Elektronická schéma zapojenia: zobrazuje odpory, diódy a prepojenia, ktoré znázorňujú tok elektrického prúdu v elektrickom obvode.

Schematický výkres znázorňuje diódu a odpory v elektrickej schéme so spojovaciemu vodičmi a uzlami.

Krabicový graf so šiestimi stĺpcami zobrazuje rozdelenie dátových hodnôt. Každý stĺpec má stredový pruh a značky pre odľahlé hodnoty.

'Basketbalové ihrisko s piatimi paralelným ihriskami, každé označené stredovou a postrannou čiarou. Centrálny obdĺžnik symbolizuje kôš a priestor okolo neho.'

1/5

Ilustračný obrázok

Kategória výrobku

istiace radová svorka

Pripojenie

pružinové pripojenie

Flexibilné priemer (max.)

10 mm²

Pevný prierez (max.)

10 mm²

Menovitý prúd - filter

25 A

Datasheety: (PDF)

Doručenie: Po 14. 9.

57 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (12,30 € / kus)

615,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Počet pripojení: 2
Menovitý prierez: 6 mm²
Menovité impulzné napätie: 6 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálny zaťažovací prúd: 30 A (v jednoduchom usporiadaní s prierezom vodiča 4 mm²)
Otvorená bočná stena: Nie.

Kategória výrobku: istiace radová svorka

Pripojenie: pružinové pripojenie

Prierez flexibilné (min.): 0.5 mm²

Flexibilné priemer (max.): 10 mm²

Prierez pevný (min.): 0.5 mm²

Pevný prierez (max.): 10 mm²

AWG min.: 20

AWG max.: 8

Počet riadkov: 1

Farba: čierna

Menovitý prúd: 25 A

Menovitý prúd - filter: 25 A

Menovité napätie: 12 V

Dĺžka odizolace: 10 mm

Dĺžka izolácie (max.): 12 mm

Číslo výrobcu: 3212169

Obsah: 50 ks

Typ: PT 6-FSI/C-LED 12

Rozmer.: (d x š) 74.1 mm x 8.2 mm

Šírka: 8.2 mm

Dĺžka: 74.1 mm

Stupeň znečistenia: 3

Trieda horľavosti: V0

Izolačný materiál: PA

Izolácia: PA

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Pripojenie

Farba

Obsah

Pevný prierez (max.)

Flexibilné priemer (max.)

Prierez pevný (min.)

Prierez flexibilné (min.)

Phoenix Contact 3212169 istiace radová svorka pružinové pripojenie čierna 50 ks

Objednávacie číslo:2225926

Tento produkt

PT 6-FSI/C-LED 12

25 A

pružinové pripojenie

čierna

50 ks

10 mm²

0.5 mm²

Phoenix Contact 1058860 istiace radová svorka pružinové pripojenie sivá 50 ks

Objednávacie číslo:2209078

PT 4-HESILED 24 (5X20) GY/GY

6.3 A

pružinové pripojenie

sivá

50 ks

6 mm²

0.2 mm²

Phoenix Contact 1058940 istiace radová svorka pružinové pripojenie sivá 50 ks

Objednávacie číslo:2209079

PT 4-HESI (5X20) GY/GY

6.3 A

pružinové pripojenie

sivá

50 ks

6 mm²

0.2 mm²

Phoenix Contact 3002605 istiace radová svorka pružinové pripojenie čierna 50 ks

Objednávacie číslo:2225835

PT 4-PE/L/HESILED 250 (5X20)

28 A

pružinové pripojenie

čierna

50 ks

6 mm²

0.2 mm²

Phoenix Contact 3025042 istiace radová svorka pružinové pripojenie čierna 25 ks

Objednávacie číslo:2225844

PT 6-DREHSI (5X20)

10 A

pružinové pripojenie

čierna

25 ks

10 mm²

0.5 mm²

Phoenix Contact 3025046 istiace radová svorka pružinové pripojenie čierna 25 ks

Objednávacie číslo:2225845

PT 6-DREHSILED 24 (5X20)

10 A

pružinové pripojenie

čierna

25 ks

10 mm²

0.5 mm²

Phoenix Contact 3036552 istiace radová svorka pružinová svorka sivá 50 ks

Objednávacie číslo:2225855

ST 4-HESILED 24 (5X20) GY/GY

6.3 A

pružinová svorka

sivá

50 ks

6 mm²

4 mm²

0.08 mm²

Phoenix Contact 3211905 istiace radová svorka pružinové pripojenie modrá 50 ks

Objednávacie číslo:2225914

PT 4-HESILED 24 (5X20) BU/BU

6.3 A

pružinové pripojenie

modrá

50 ks

6 mm²

0.2 mm²

Phoenix Contact 3212133 istiace radová svorka pružinové pripojenie čierna 50 ks

Objednávacie číslo:2225923

PT 6-HESILED 250 (6,3X32)

10 A

pružinové pripojenie

čierna

50 ks

10 mm²

0.5 mm²

Na stiahnutie

Datasheet

Datasheet 2225926 Phoenix Contact 3212169 istiace radová svorka pružinové pripojenie čierna 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225926 Phoenix Contact 3212169 istiace radová svorka pružinové pripojenie čierna 50 ks

Popis

Pripojovacie svorky Push-in sa okrem systémových vlastností systému CLIPLINE Complete vyznačujú jednoduchým zapojením vodičov s dutinkami alebo tuhými vodičmi bez použitia nástrojov. Kompaktná konštrukcia a predné pripojenie umožňujú zapojenie v najužších priestoroch. Okrem možnosti testovania v dvojfunkčnom hriadeli je pre všetky svorky k dispozícii ďalší testovací kohútik. Ľahko prístupné poistkové vložky je možné ľahko vložiť alebo vymeniť. Pohodlné testovanie poistiek pomocou obojstranného testovacieho kohútika. Rýchla identifikácia chybných poistiek vďaka LED indikátoru stavu.
