Phoenix Contact 3212201 priechodná svorka pružinové pripojenie modrá 50 ks

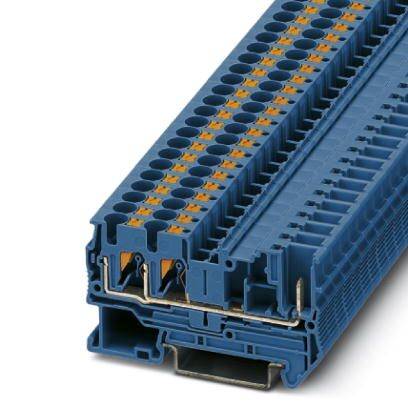

Modrý radový svorkovnicový blok s viacerými pripojovaciami miestami pre elektrickú inštaláciu, ktorý detailne zobrazuje zásuvky a svorky.

Ilustračný obrázok

Jednoduchý diagram znázorňuje horizontálnu líniu s dvoma čiernymi a jedným bielym bodom na začiatku, ktorá sa na konci láme smerom nahor.

Abstraktná, minimalistická grafika s zakrivovou líniou, dvomi bielymi a dvomi čiernymi kruhmi, ktoré označujú body.

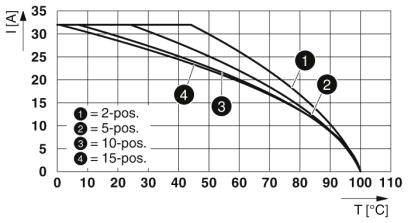

'Prúd I[A] oproti teplote T[°C], krivky zobrazujú štyri rôzne polohy: 2, 5, 10, 15. So stúpajúcou teplotou prúd klesá.'

1/4

Ilustračný obrázok

Kategória výrobku

priechodná svorka

Pripojenie

pružinové pripojenie

Flexibilné priemer (max.)

6 mm²

Pevný prierez (max.)

6 mm²

Menovitý prúd - filter

32 A

Datasheety: (PDF)

Doručenie: St 29. 7.

23 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (1,60 € / kus)

79,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Teplota okolia (prevádzka): -40 ° C ... 100 °C
Počet pripojení: 3
Potenciál: 1
Menovitý prierez: 4 mm²
Menovité impulzné napätie: 8 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálny zaťažovací prúd: 32 A (s pevným prierezom vodiča 6 mm²)
Otvorená bočná stena: áno
Cieľová hodnota: 1 N.
Krátkodobý prúd: 0,48 kA
Šírka veka: 2,2 mm

Kategória výrobku: priechodná svorka

Pripojenie: pružinové pripojenie

Prierez flexibilné (min.): 0.2 mm²

Flexibilné priemer (max.): 6 mm²

Prierez pevný (min.): 0.2 mm²

Pevný prierez (max.): 6 mm²

AWG min.: 24

AWG max.: 10

Počet riadkov: 1

Farba: modrá

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

Menovité napätie: 800 V

Dĺžka odizolace: 10 mm

Dĺžka izolácie (max.): 12 mm

Číslo výrobcu: 3212201

Obsah: 50 ks

Typ: PT 4-TWIN/1P BU

Rozmer.: (d x š) 66.4 mm x 6.2 mm

Šírka: 6.2 mm

Dĺžka: 66.4 mm

Stupeň znečistenia: 3

Trieda horľavosti: V0

Izolačný materiál: PA

Izolácia: PA

Varianty(Všetky ceny sú s DPH)

Typ

Menovitý prúd - filter

Pripojenie

Farba

Obsah

Pevný prierez (max.)

Flexibilné priemer (max.)

Prierez pevný (min.)

Prierez flexibilné (min.)

Phoenix Contact 3212201 priechodná svorka pružinové pripojenie modrá 50 ks

Objednávacie číslo:2225927

Tento produkt

PT 4-TWIN/1P BU

32 A

pružinové pripojenie

modrá

50 ks

6 mm²

0.2 mm²

Phoenix Contact 0713122 priechodná svorka skrutkový spoj sivá 1 ks

Objednávacie číslo:2208749

OTTA 25 M6 PH3

101 A

skrutkový spoj

sivá

1 ks

25 mm²

1.5 mm²

Phoenix Contact 1037082 priechodná svorka pružinové pripojenie čierna 50 ks

Objednávacie číslo:2209006

PTS 2,5 BK

24 A

pružinové pripojenie

čierna

50 ks

4 mm²

0.14 mm²

Phoenix Contact 1037083 priechodná svorka pružinové pripojenie červená 50 ks

Objednávacie číslo:2209007

PTS 2,5 RD

24 A

pružinové pripojenie

červená

50 ks

4 mm²

0.14 mm²

Phoenix Contact 1037084 priechodná svorka pružinové pripojenie žltá 50 ks

Objednávacie číslo:2209008

PTS 2,5 YE

24 A

pružinové pripojenie

žltá

50 ks

4 mm²

0.14 mm²

Phoenix Contact 1037085 priechodná svorka pružinové pripojenie hnedá 50 ks

Objednávacie číslo:2209009

PTS 2,5 BN

24 A

pružinové pripojenie

hnedá

50 ks

4 mm²

0.14 mm²

Phoenix Contact 1037086 priechodná svorka pružinové pripojenie oranžová 50 ks

Objednávacie číslo:2209010

PTS 2,5 OG

24 A

pružinové pripojenie

oranžová

50 ks

4 mm²

0.14 mm²

Phoenix Contact 3044198 priechodná svorka skrutkovací žltá 50 ks

Objednávacie číslo:2225858

UT 16 YE

76 A

skrutkovací

žltá

50 ks

25 mm²

1.5 mm²

Phoenix Contact 3044211 priechodná svorka skrutkovací zelená 50 ks

Objednávacie číslo:2225859

UT 16 GN

76 A

skrutkovací

zelená

50 ks

25 mm²

1.5 mm²

Phoenix Contact 3048441 priechodná svorka skrutkovací sivá 50 ks

Objednávacie číslo:2225865

UK 5 N CB

32 A

skrutkovací

sivá

50 ks

6 mm²

4 mm²

0.2 mm²

Na stiahnutie

Datasheet

Datasheet 2225927 Phoenix Contact 3212201 priechodná svorka pružinové pripojenie modrá 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225927 Phoenix Contact 3212201 priechodná svorka pružinové pripojenie modrá 50 ks

Popis

Pripojovacie svorky Push-in sa okrem systémových vlastností systému CLIPLINE Complete vyznačujú jednoduchým zapojením vodičov s dutinkami alebo tuhými vodičmi bez použitia nástrojov. Kompaktná konštrukcia a predné pripojenie umožňujú zapojenie v najužších priestoroch. Okrem možnosti testovania v dvojfunkčnom hriadeli je pre všetky svorky k dispozícii ďalší testovací kohútik.

Tento text bol preložený strojovo.
