Phoenix Contact 3270135 skratovacia prepojka pružinové pripojenie modrá 10 ks

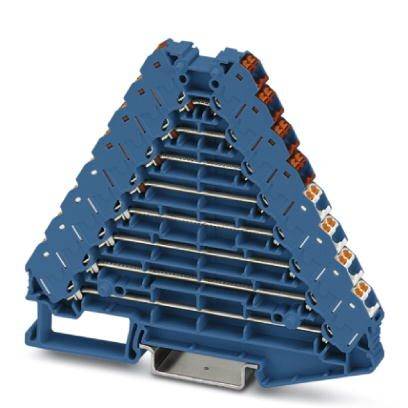

Modrý, pyramídový elektrický rozvodný blok s viacerými zásuvkami. Vyvinutý pre priemyselnú kabeláž.

Ilustračný obrázok

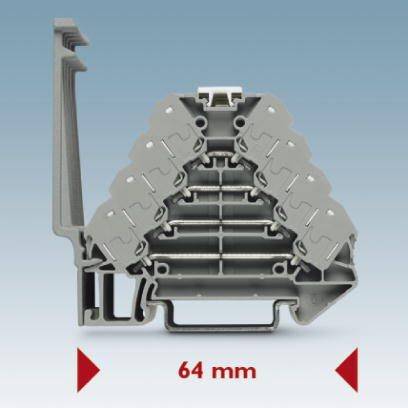

Priečny rez šedého technického komponentu s pyramidálnymi štruktúrami, šírka: 64 mm, na modrom pozadí.

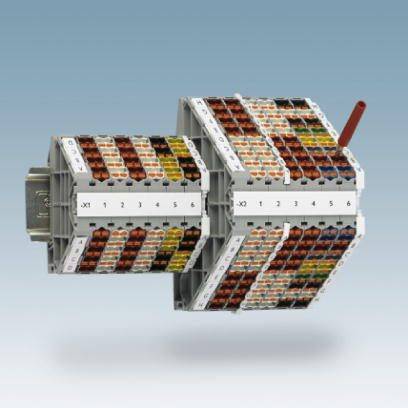

Elektrický svorkovnicový modul s očíslovanými svorkami, namontovaný na montážnej lište pred šedým pozadím.

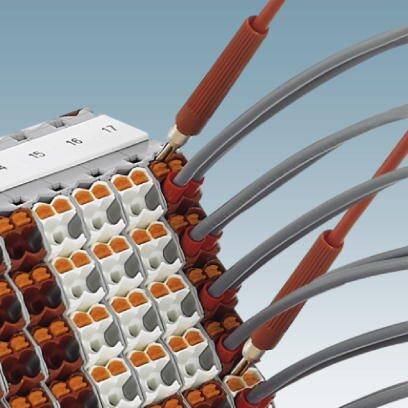

Na elektrickej svorkovej lište je pripojených niekoľko drôtov oranžovej a sivej farby. Svorky sú usporiadané v radoch.

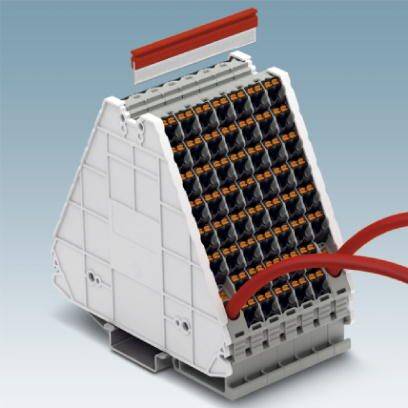

Obal s viacerými konektormi a drôtovými pripojeniami, vhodný pre použitie v elektrických rozvádzačoch.

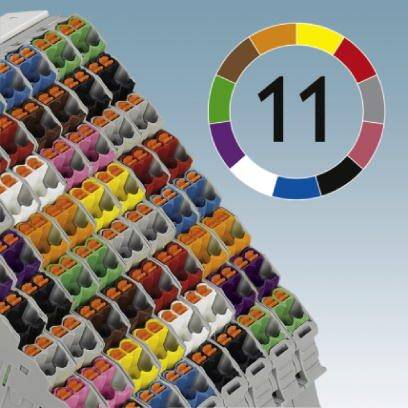

'Grafik svoriek s farebnými označeniami. Štylizované číslo 11 je obklopené farebným prsteňom.'

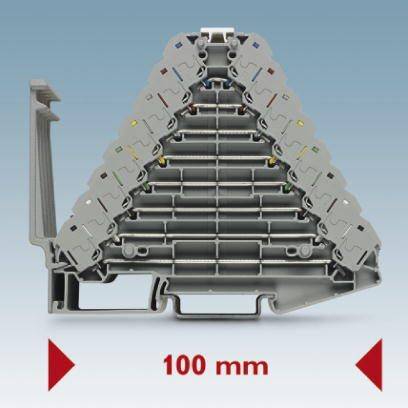

Sivý, trojuholníkový kryt s viacerými vrstvami a červenou šípkou pod ním, ktorá ukazuje dĺžku 100 mm.

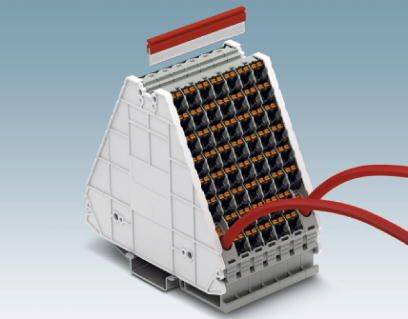

Trojuholníkový elektrický rozvodný blok s viacerými káblami zapojenými do zásuvných miest. Hore červený vložený prvok.

Diagram zobrazuje dve paralelné čiary, každá s piatimi kruhmi, ktoré sú oddelené bodmi v strede.

1/9

Ilustračný obrázok

Kategória výrobku

skratovacia prepojka

Pripojenie

pružinové pripojenie

Flexibilné priemer (max.)

1.5 mm²

Pevný prierez (max.)

2.5 mm²

Menovitý prúd - filter

8 A

Datasheety: (PDF)

Doručenie: St 29. 7.

8 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (20,50 € / kus)

219,99 €

-7 %

204,99 €

s DPH

Doprava zadarmo

Už len 8 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Počet pripojení: 32
Potenciál: 8
Menovitý prierez: 1,5 mm²
Menovité impulzné napätie: 4 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálny zaťažovací prúd: 8 A (s prierezom vodiča 1,5 mm²)
Otvorená bočná stena: áno

Kategória výrobku: skratovacia prepojka

Pripojenie: pružinové pripojenie

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 1.5 mm²

Prierez pevný (min.): 0.14 mm²

Pevný prierez (max.): 2.5 mm²

AWG min.: 26

AWG max.: 14

Počet riadkov: 8

Pólov: 2

Farba: modrá

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Menovité napätie: 250 V

Dĺžka odizolace: 8 mm

Dĺžka izolácie (max.): 10 mm

Číslo výrobcu: 3270135

Obsah: 10 ks

Typ: PTRV 8 BU/RDWH

Rozmer.: (d x š) 100 mm x 8.3 mm

Šírka: 8.3 mm

Dĺžka: 100 mm

Trieda horľavosti: V0

Farba pripojovacieho prvku: červená
biela

Izolačný materiál: PA

Izolácia: PA

Na stiahnutie

Datasheet

Datasheet 2226020 Phoenix Contact 3270135 skratovacia prepojka pružinové pripojenie modrá 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2226020 Phoenix Contact 3270135 skratovacia prepojka pružinové pripojenie modrá 10 ks

Popis

Modrá verzia na použitie v iskrovo bezpečných obvodoch v potenciálne výbušných oblastiach (druh ochrany Ex i). Vysoká kvalita kontaktov vďaka technológii push-in ako náhrada za drôtik, termi-point atď. Individuálne priradenie farby vodiča a koncového bodu, aby umožňovalo bezchybnú a bezpečnú prácu. Vďaka malým kompaktným rozmerom zapojenie bez nástrojov do najmenších priestorov.
