Phoenix Contact 3270423 radiacej rozvádzač pružinové pripojenie sivá 10 ks

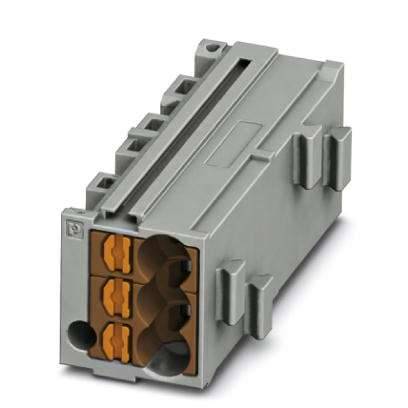

Sivý elektrický konektor s tromi oranžovými svorkami, vhodný pre montáž do rozvádzačov.

Ilustračný obrázok

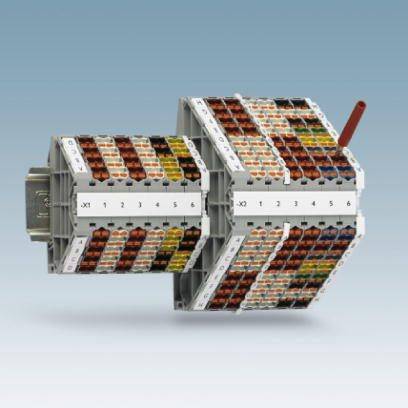

Svorkovnica s farebnými konektormi namontovaná na nosnej lište; slúži na štruktúrované zapojenie v elektrických systémoch.

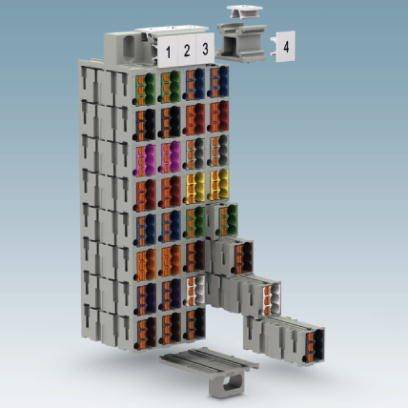

'Explozívny pohľad na elektrický konektor s číslovanými modulmi a farebne kódovanými konektormi.'

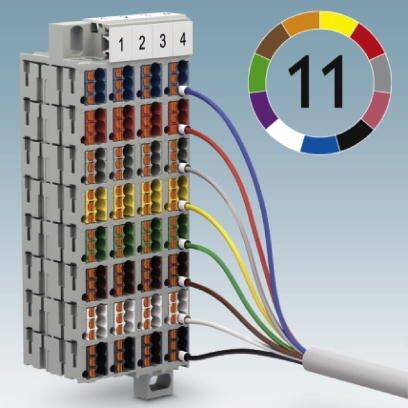

Elektrický pripájací blok s očíslovanými číslami 1-4 a farebnými káblami, ktoré sú prepojené s farebne vyznačeným kruhom s číslom 11.

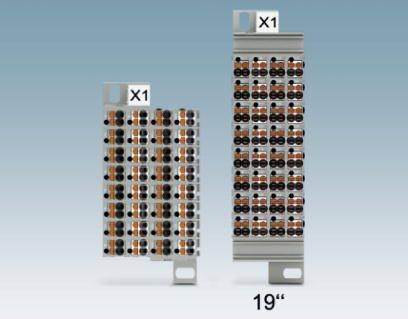

Dve vedľa seba umiestnené elektronické moduly s označením 'X1'. Vľavo menší modul, vpravo väčší modul určený pre 19-palcový rack.

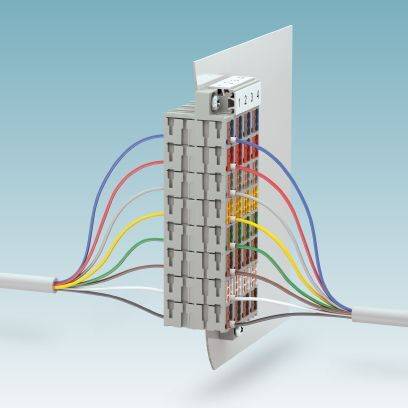

Farebný prepojovací panel s viacerými káblami prepojenými medzi dvoma konektormi. Číselné označenia hore.

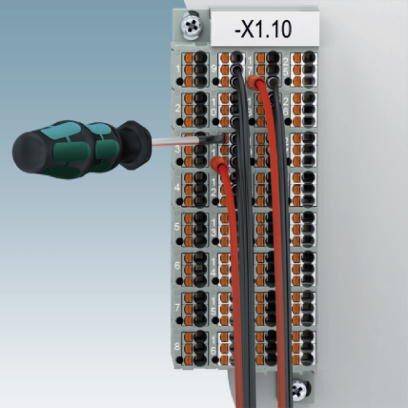

Skrutkovač a niekoľko drôtov sú pripevnené na elektrickej svorkovnici s označením '-X1.10'.

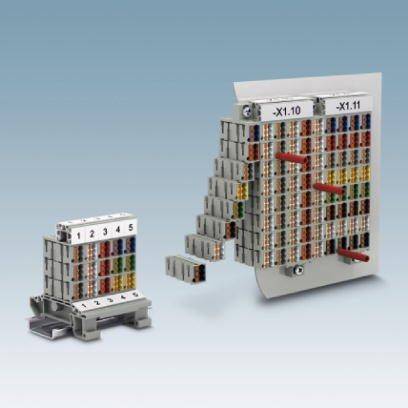

Modulárny zapojovací blok s číslovanými svorkami; väčšie a menšie modely na plastových podložkách.

Jednoduchý lineárny diagram so šiestimi rovnako veľkými prepojenými kruhmi v jednej priamke.

Šesť vzájomne prepojených kruhov vytvára horizontálnu líniu, ktorá pravdepodobne znázorňuje lineárny proces alebo reťazec.

1/10

Ilustračný obrázok

Kategória výrobku

radiacej rozvádzač

Pripojenie

pružinové pripojenie

Flexibilné priemer (max.)

1.5 mm²

Pevný prierez (max.)

2.5 mm²

Menovitý prúd - filter

17.5 A

Datasheety: (PDF)

Doručenie: Po 14. 9.

2 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (2,70 € / kus)

26,99 €

s DPH

Už len 2 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Počet pripojení: 6
Menovitý prierez: 1,5 mm²
Menovité impulzné napätie: 6 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálny zaťažovací prúd: 24 A (s prierezom vodiča 2,5 mm² nesmie byť maximálny zaťažovací prúd prekročený celkovým prúdom všetkých pripojených vodičov.)
Otvorená bočná stena: Nie.
Špecifikácia testu Ochrana kontaktu: DIN EN 50274 (VDE 0660-514): 2002-11
Zabezpečenie zadnej časti ruky: zaručené
Zabezpečenie prstom: zaručené
Cieľová hodnota: 1 N.
Krátkodobý prúd: 0,18 kA

Kategória výrobku: radiacej rozvádzač

Pripojenie: pružinové pripojenie

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 1.5 mm²

Prierez pevný (min.): 0.14 mm²

Pevný prierez (max.): 2.5 mm²

AWG min.: 26

AWG max.: 14

Počet riadkov: 1

Pólov: 1

Farba: sivá

Menovitý prúd: 17.5 A

Menovitý prúd - filter: 17.5 A

Menovité napätie: 500 V

Dĺžka odizolace: 8 mm

Dĺžka izolácie (max.): 10 mm

Číslo výrobcu: 3270423

Obsah: 10 ks

Typ: PTMC 1,5-3 /BN

Rozmer.: (d x š x v) 12.2 x 11 x 30 mm

Šírka: 11 mm

V: 30 mm

Dĺžka: 12.2 mm

Stupeň znečistenia: 3

Trieda horľavosti: V0

Farba pripojovacieho prvku: hnedá

Izolačný materiál: PA

Izolácia: PA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2226032 Phoenix Contact 3270423 radiacej rozvádzač pružinové pripojenie sivá 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2226032 Phoenix Contact 3270423 radiacej rozvádzač pružinové pripojenie sivá 10 ks

Popis

Vysoká kvalita kontaktov vďaka technológii push-in ako náhrada za drôtik, termi-point atď. Individuálne priradenie farby vodiča a koncového bodu, aby umožňovalo bezchybnú a bezpečnú prácu. Farebná konfigurácia podľa VDE 0812, VDE 0815, DIN 47100 alebo neobmedzená. Vďaka malým kompaktným rozmerom zapojenie bez nástrojov do najmenších priestorov. Individuálna štruktúra vďaka modulárnemu princípu. Vhodný na montáž na lištu DIN a výrezy na stenu s príslušným príslušenstvom.
