Phoenix Contact 3270424 radiacej rozvádzač pružinové pripojenie sivá 10 ks

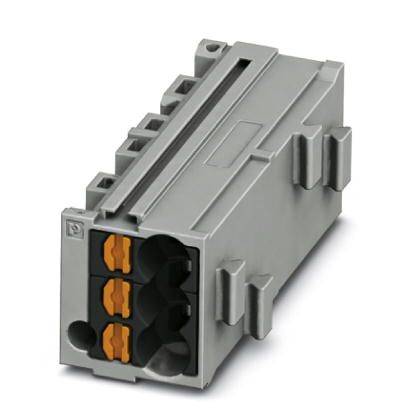

Sivý, obdĺžnikový elektrický modul konektora s tromi oranžovými vstupmi na prednej strane.

Ilustračný obrázok

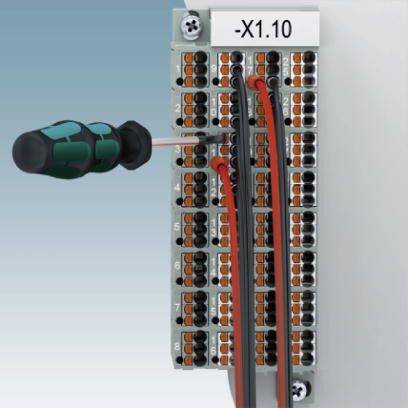

Skrutkovač vyťahuje čierne káblové vedenie z pripojovacej svorkovnice označenej ako '-X1.10'.

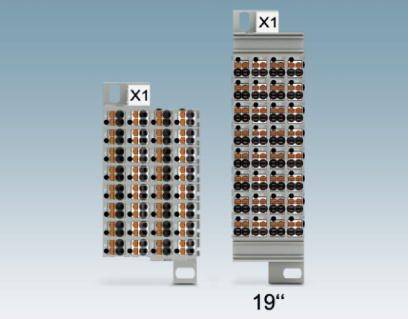

Dva elektronické komponenty s označením 'X1' v rôznych veľkostiach na modrom pozadí.

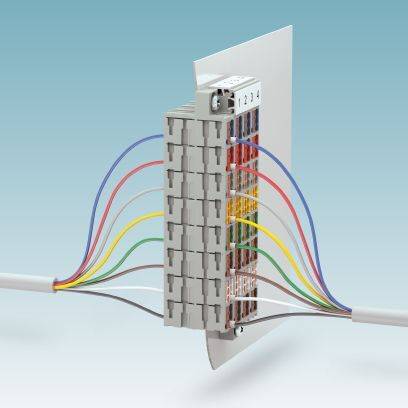

Viacžilový kábel pripojený k rozdeľovaciemu bloku, kde každý farebný vodič je zapojený do vlastnej svorky.

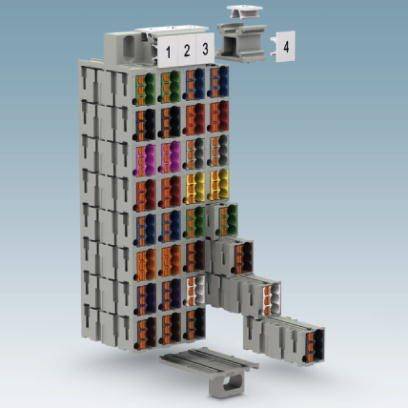

Viacradový elektrický konektor s konektorovými modulmi rôznych farieb, čiastočne demontovaný pre náhľad do jeho konštrukcie.

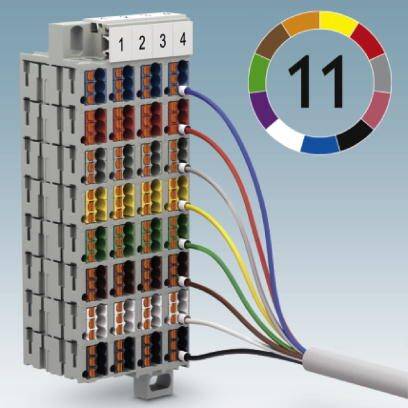

Viacfarebné zapojenie v elektrickom module, číslované svorky od 1 do 4. Kruh zobrazuje číslo '11' s farebným prsteňom.

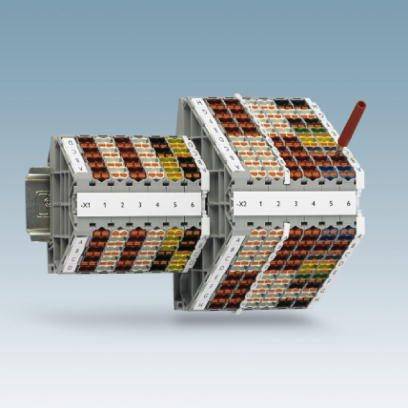

Viacposchodová svorkovnica s farebne kódovanými prípojkami na DIN lište určená pre elektrickú inštaláciu a spracovanie signálov.

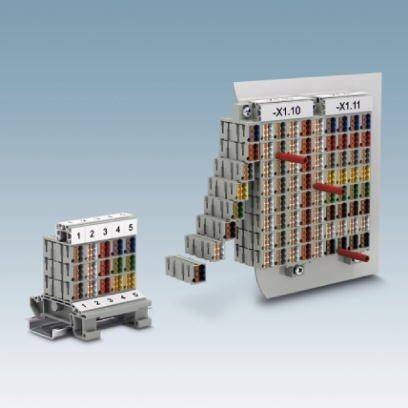

Modulárny koncept svoriek s rôznymi pripojovacími bodmi a číslovanými štítkami, ktorý zobrazuje možnosti elektrického zapojenia.

Horizontálna čiara so šiestimi rovnomerne rozmiestnenými kruhmi rovnakej veľkosti.

1/9

Ilustračný obrázok

Kategória výrobku

radiacej rozvádzač

Pripojenie

pružinové pripojenie

Flexibilné priemer (max.)

1.5 mm²

Pevný prierez (max.)

2.5 mm²

Menovitý prúd - filter

17.5 A

Datasheety: (PDF)

Doručenie: Po 14. 9.

7 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (2,70 € / kus)

26,99 €

s DPH

Už len 7 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Počet pripojení: 6
Menovitý prierez: 1,5 mm²
Menovité impulzné napätie: 6 kV
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálny zaťažovací prúd: 24 A (s prierezom vodiča 2,5 mm² nesmie byť maximálny zaťažovací prúd prekročený celkovým prúdom všetkých pripojených vodičov.)
Otvorená bočná stena: Nie.
Špecifikácia testu Ochrana kontaktu: DIN EN 50274 (VDE 0660-514): 2002-11
Zabezpečenie zadnej časti ruky: zaručené
Zabezpečenie prstom: zaručené
Cieľová hodnota: 1 N.
Krátkodobý prúd: 0,18 kA

Kategória výrobku: radiacej rozvádzač

Pripojenie: pružinové pripojenie

Prierez flexibilné (min.): 0.14 mm²

Flexibilné priemer (max.): 1.5 mm²

Prierez pevný (min.): 0.14 mm²

Pevný prierez (max.): 2.5 mm²

AWG min.: 26

AWG max.: 14

Počet riadkov: 1

Pólov: 1

Farba: sivá

Menovitý prúd: 17.5 A

Menovitý prúd - filter: 17.5 A

Menovité napätie: 500 V

Dĺžka odizolace: 8 mm

Dĺžka izolácie (max.): 10 mm

Číslo výrobcu: 3270424

Obsah: 10 ks

Typ: PTMC 1,5-3 /BK

Rozmer.: (d x š x v) 12.2 x 11 x 30 mm

Šírka: 11 mm

V: 30 mm

Dĺžka: 12.2 mm

Stupeň znečistenia: 3

Trieda horľavosti: V0

Farba pripojovacieho prvku: čierna

Izolačný materiál: PA

Izolácia: PA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2226033 Phoenix Contact 3270424 radiacej rozvádzač pružinové pripojenie sivá 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2226033 Phoenix Contact 3270424 radiacej rozvádzač pružinové pripojenie sivá 10 ks

Popis

Vysoká kvalita kontaktov vďaka technológii push-in ako náhrada za drôtik, termi-point atď. Individuálne priradenie farby vodiča a koncového bodu, aby umožňovalo bezchybnú a bezpečnú prácu. Farebná konfigurácia podľa VDE 0812, VDE 0815, DIN 47100 alebo neobmedzená. Vďaka malým kompaktným rozmerom zapojenie bez nástrojov do najmenších priestorov. Individuálna štruktúra vďaka modulárnemu princípu. Vhodný na montáž na lištu DIN a výrezy na stenu s príslušným príslušenstvom.

Tento text bol preložený strojovo.
