Phoenix Contact 3273304 oranžová 8 ks

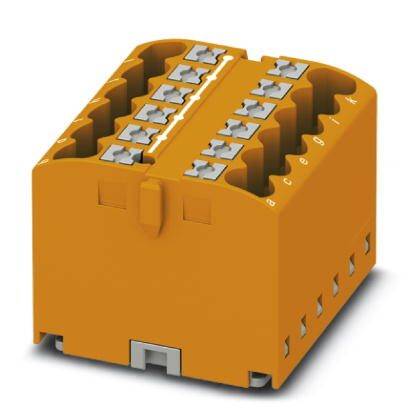

Oranžový konektor s viacerými pripojovacími bodmi, vhodný na prepojenie elektrických vedení v rozvádzačoch.

Ilustračný obrázok

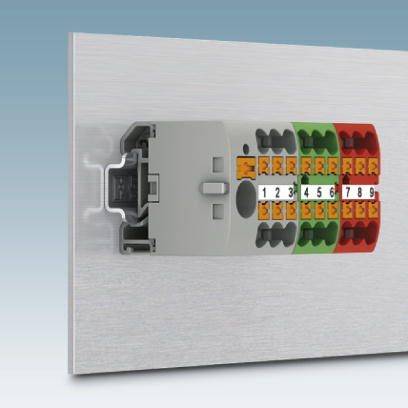

Prípojná svorkovnica s číslovanými pozíciami od 1 do 9. Tri skupiny: sivá (1-3), oranžová (4-6), zelená (7-9) na kovovom podklade.

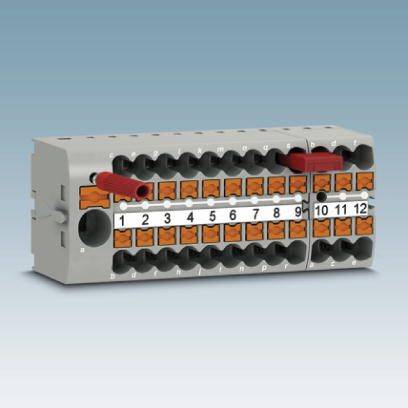

Svorkovnica s dvanástimi číslovanými pripojovacími miestami, každé s oranžovými svorkovými pákami a červenými vodičmi na pozíciách 1 a 12.

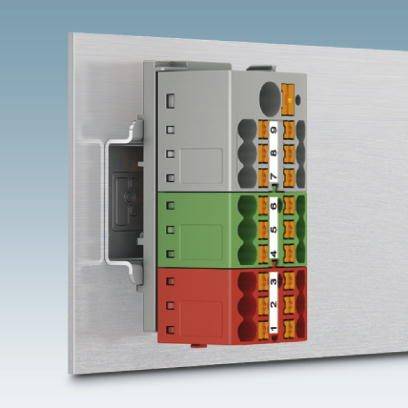

Elektrický konektor s viacerými farebnými prípojkami namontovaný na kovovej doske pred modrým pozadím.

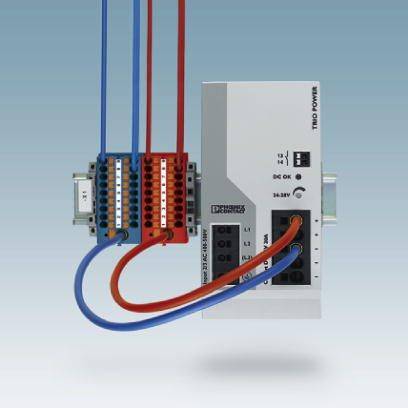

Elektrické riadiace zariadenie s farebnými káblami: modrá, červená, hnedá. Text 'DC OK' viditeľný. Funkcia v elektrických rozvádzačoch.

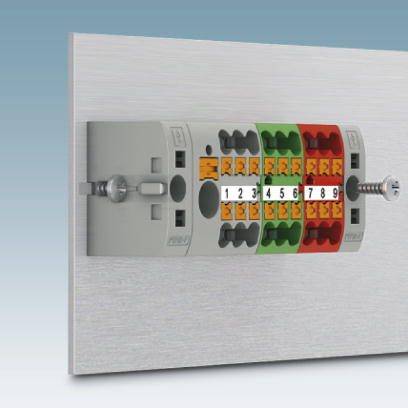

Svorkovnica s farebne označenými svorkami; očíslovaná od 1 do 9. Hlavné farby svoriek: oranžová, zelená, červená.

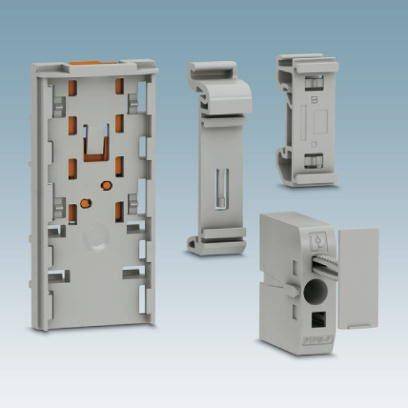

Štyri sivé plastové elektronické kryty v rôznych tvaroch a veľkostiach, umiestnené vedľa seba na modrom pozadí.

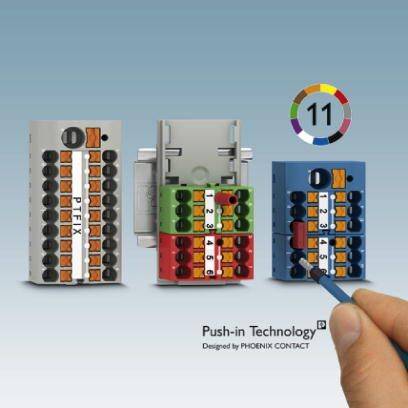

Tri farebné svorky: vľavo sivá, v strede červeno/zelená, vpravo modrá. Ruka ukazuje perom na modrú svorku.

Osem prepojených kruhov, spojených horizontálnymi a vertikálnymi líniami v obdĺžnikovej mriežkovej štruktúre.

1/9

Ilustračný obrázok

Farba

oranžová

AWG max.

Odizolovaná dĺžka

8 mm

Dĺžka izolácie (max.)

10 mm

Rozmer.

(d x š) 28.6 mm x 31.5 mm

Datasheety: (PDF)

4 Set(y)

Počet (Veľkosť balenia 8 ks)

Set(y)

Celkom (8,00 € / kus)

€

Už len 4 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V0
Šírka: 31,5 mm
Počet poschodí: 1
Počet pripojení: 12
Potenciál: 1
Izolačný materiál: PA
Menovité impulzné napätie: 6 kV
Stupeň znečistenia: 3
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálna strata výkonu za nominálnych podmienok: 0,77 W (hodnota sa týka bloku pripojenia a vynásobí sa v závislosti od priradenia pripojenia)
Maximálny zaťažovací prúd: 32 A.
Otvorená bočná stena: Nie.
Celkové aktuálne maximum: 48 A.

Farba: oranžová

AWG max.: 12

Odizolovaná dĺžka: 8 mm

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š) 28.6 mm x 31.5 mm

Pripojenie: pružinové pripojenie

Číslo výrobcu: 3273304

Obsah: 8 ks

Menovité napätie: 450 V

Menovitý prúd: 24 A

Menovitý prúd - filter: 24 A

Šírka: 31.5 mm

Dĺžka: 28.6 mm

Typ: PTFIX 12X2,5 OG

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.14 mm²

Prierez pevný (min.): 0.14 mm²

Na stiahnutie

Datasheet

Datasheet 2226053 Phoenix Contact 3273304 oranžová 8 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2226053 Phoenix Contact 3273304 oranžová 8 ks

Popis

Až 80% úspora času vďaka blokom pripraveným na montáž bez manuálneho premosťovania. Časovo úsporné pripojenie vodiča vďaka technológii priameho zasúvania push-in bez použitia nástrojov. Prehľadné zapojenie vďaka jedenástim rôznym farebným variantom. Flexibilné použitie prostredníctvom montáže na montážnu lištu, priamej montáže alebo lepenia. Vďaka horizontálnej montáži ušetrí až 50% priestoru na montážnej lište.

Tento text bol preložený strojovo.
