Phoenix Contact 3273306 čierna, žltá 8 ks

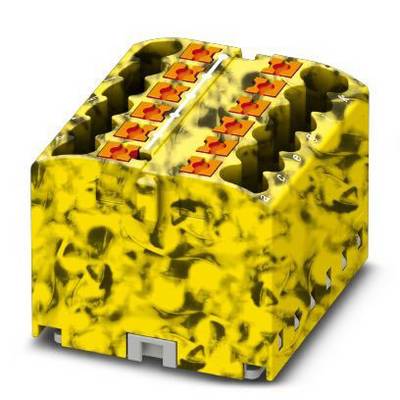

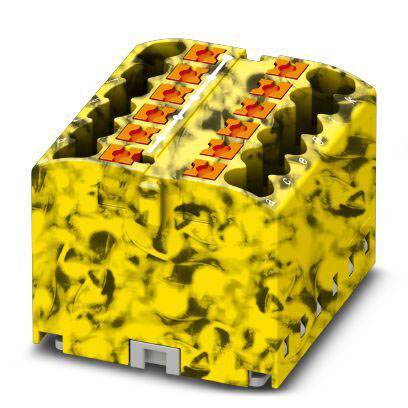

Blokový, žltý elektrický konektor s viacerými svorkami, primárne používaný v priemyselných aplikáciách.

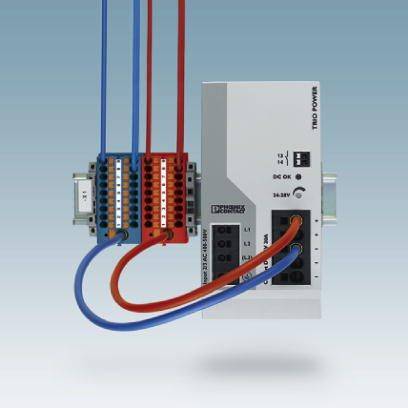

'Elektrický modul s kabelážou, pozostávajúci z červených, modrých a čiernych káblov, prepojený s bielym púzdrom.'

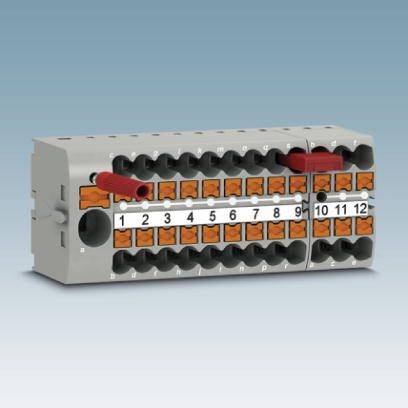

Elektrický radový svorkovnicový blok s dvanástimi svorkami v dvoch radoch. Dva červené káble sú pripojené, svorky sú očíslované.

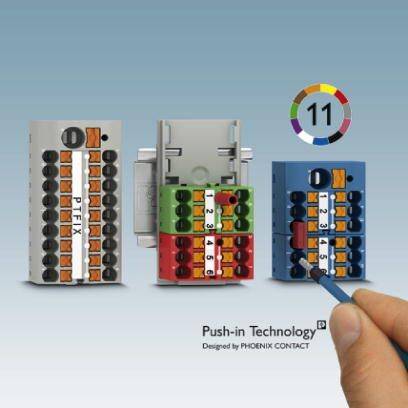

Tri radové svorky s farebne označenými pripojeniami, označené nápisom 'PTFIX'. Ruka ukazuje perom na modrú svorku.

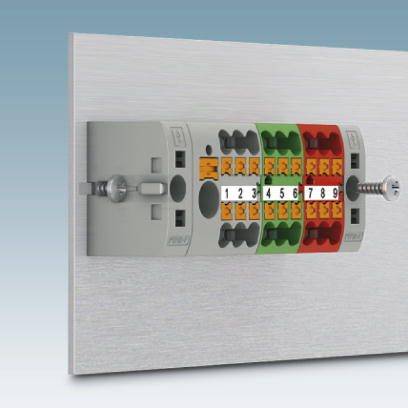

Viacpólová svorkovnica s číslovanými pripojeniami v rôznych farbách, namontovaná na kovovom nosnom prvku.

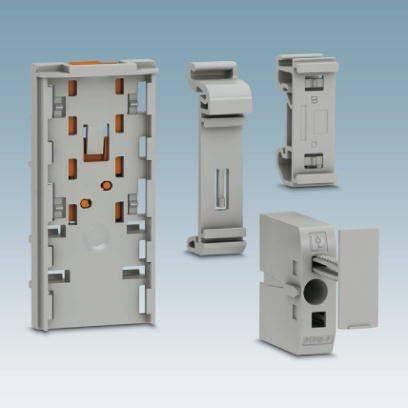

Štyri šedé elektrické konektorové komponenty stojace vzpriamene. Hlavná komponenta vľavo, tri menšie vpravo. Pozadie vo svetlej modrej farbe.

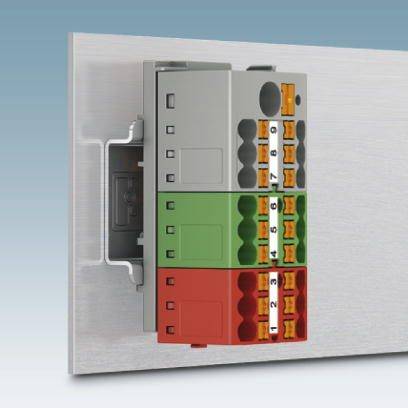

Stekový modul so sivými, zelenými a červenými sekciami a očíslovanými prípojkami. Používa sa na bezpečné spájanie elektrických káblov.

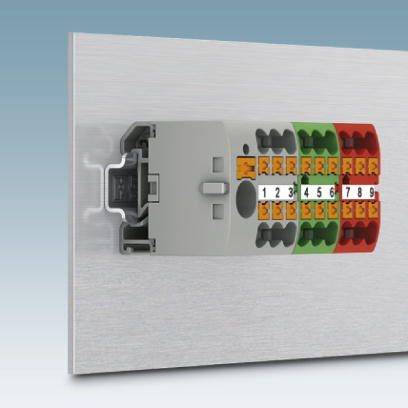

Elektrický pripojovací blok s farebne kódovanými a číslovanými svorkami. Používa sa na bezpečné zapojenie v elektrických inštaláciách.

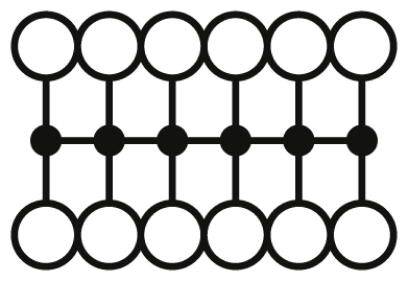

Čiernobiely diagram s mriežkou kruhov prepojených čiarami symbolizuje sieť alebo štruktúru mriežky.

1/9

Farba

čierna

žltá

AWG max.

Odizolovaná dĺžka

8 mm

Dĺžka izolácie (max.)

10 mm

Rozmer.

(d x š) 28.6 mm x 31.5 mm

Datasheety: (PDF)

1 Set(y)

Počet (Veľkosť balenia 8 ks)

Set(y)

Celkom (8,00 € / kus)

€

Už len 1 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Trieda horľavosti podľa UL 94: V0
Šírka: 31,5 mm
Počet poschodí: 1
Počet pripojení: 12
Potenciál: 1
Izolačný materiál: PA
Menovité impulzné napätie: 6 kV
Stupeň znečistenia: 3
Kategória prepätia: III
Skupina izolačných materiálov: I.
Maximálna strata výkonu za nominálnych podmienok: 0,77 W (hodnota sa týka bloku pripojenia a vynásobí sa v závislosti od priradenia pripojenia)
Maximálny zaťažovací prúd: 32 A.
Otvorená bočná stena: Nie.
Celkové aktuálne maximum: 48 A.

Farba: čierna
žltá

AWG max.: 12

Odizolovaná dĺžka: 8 mm

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š) 28.6 mm x 31.5 mm

Pripojenie: pružinové pripojenie

Číslo výrobcu: 3273306

Obsah: 8 ks

Menovité napätie: 450 V

Menovitý prúd: 24 A

Menovitý prúd - filter: 24 A

Šírka: 31.5 mm

Dĺžka: 28.6 mm

Typ: PTFIX 12X2,5-FE

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.14 mm²

Prierez pevný (min.): 0.14 mm²

Na stiahnutie

Datasheet

Datasheet 2226054 Phoenix Contact 3273306 čierna, žltá 8 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2226054 Phoenix Contact 3273306 čierna, žltá 8 ks

Popis

Až 80% úspora času vďaka blokom pripraveným na montáž bez manuálneho premosťovania. Časovo úsporné pripojenie vodiča vďaka technológii priameho zasúvania push-in bez použitia nástrojov. Prehľadné zapojenie vďaka jedenástim rôznym farebným variantom. Flexibilné použitie prostredníctvom montáže na montážnu lištu, priamej montáže alebo lepenia. Vďaka horizontálnej montáži ušetrí až 50% priestoru na montážnej lište.

Tento text bol preložený strojovo.
